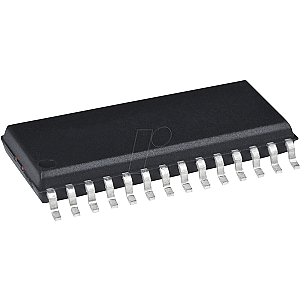

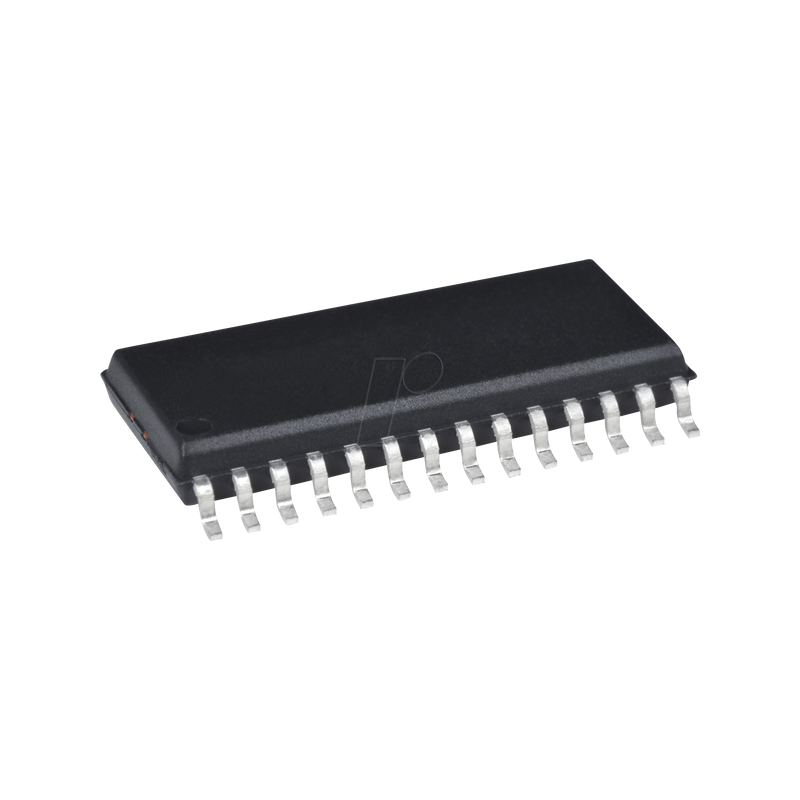

8-Bit-PICmicro Mikrocontroller, 32 KB, 40 MHz, SO-28

PIC18F2420/2520/2420/4420/4520 - 28/40/44-Pin Gehäuse - Erweiterte Flash-Mikrocontroller mit 10-Bit A/D

Spezielle Mikrocontroller-Eigenschaften:
- C-Compiler Optimierte Architektur:
- Optionaler erweiterter Befehlssatz zur Optimierung von reentrantem Code
- 100.000 Lösch-/Schreibzyklus Erweiterter Flash-Programmspeicher Typisch
- 1.000.000 Lösch-/Schreibzyklus-Daten EEPROM-Speicher Typisch
- Flash/Daten-EEPROM-Aufbewahrung: 100 Jahre typisch
- Selbstprogrammierbar unter Software-Steuerung
- Prioritätsstufen für Unterbrechungen
- 8 x 8 Einzelzyklus-Hardware-Multiplikator
- Erweiterter Watchdog-Timer (WDT): - Programmierbare Periode von 4 ms bis 131 s
- Serielle 5V-In-Circuit-Einfachversorgung Programming™ (ICSP™) über zwei Pins
- In-Circuit-Debug (ICD) über zwei Pins
- Großer Betriebsspannungsbereich: 2,0V bis 5,5V
- Programmierbarer Brown-out-Reset (BOR) mit Software-Aktivierungsoption

Energiemanagement-Funktionen:
- Laufen: CPU eingeschaltet, Peripheriegeräte eingeschaltet
- Müßiggang: CPU aus, Peripheriegeräte ein
- Schlafen: CPU aus, Peripheriegeräte aus
- Ultra-niedrige 50nA Eingangsleckage
- Betriebsmodus Ströme bis zu 11 herunter µA Typisch
- Ströme im Leerlauf bis zu 2,5 µA Typisch
- Strom im Sleep-Modus bis hinunter zu 100 nA Typisch
- Zeitgeber1 Oszillator: 900 nA, 32 kHz, 2V
- Watchdog Timer: 1.4 µA, 2V Typisch
- Start des Zwei-Geschwindigkeits-Oszillators

Flexibler Oszillator-Aufbau:
- Vier Quarzmodi, bis zu 40 MHz
- 4x Phasenregelschleife (PLL) - Verfügbar für Quarz- und interne Oszillatoren
- Zwei externe RC-Modi, bis zu 4 MHz
- Zwei externe Taktmodi, bis zu 40 MHz
- Interner Oszillatorblock:
- Schnelles Aufwachen aus Sleep und Idle, 1 µs typisch
- 8 nutzungswählbare Frequenzen, von 31 kHz bis 8 MHz
- Bietet einen vollständigen Bereich von Taktraten von 31 kHz bis 32 MHz bei Verwendung mit PLL
- Vom Benutzer abstimmbar zur Kompensation der Frequenzdrift
- Sekundärer Oszillator mit Timer1 bei 32 kHz
- Fail-Safe Clock Monitor: - Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt

Periphere Merkmale:
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Drei programmierbare externe Unterbrechungen
- Vier Eingabe-Änderungsunterbrechungen
- Bis zu 2 Capture/Compare/PWM (CCP)-Module, eines davon mit Auto-Shutdown (28-polige Geräte)
- Erweitertes Capture/Compare/PWM (ECCP)-Modul (nur 40/44-polige Geräte):
- Ein, zwei oder vier PWM-Ausgänge
- Wählbare Polarität
- Programmierbare Totzeit
- Automatische Abschaltung und automatischer Neustart
- Master Synchronous Serial Port (MSSP)-Modul Unterstützt 3-Draht-SPI (alle 4 Modi) und I2C™ Master- und Slave-Modi
- Erweitertes adressierbares USART-Modul:
- Unterstützt RS-485, RS-232 und LIN/J2602
- RS-232-Betrieb mit internem Oszillatorblock (kein externer Quarz erforderlich)
- Automatisches Aufwachen bei Start-Bit
- Auto-Baud-Erkennung
- 10-Bit, bis zu 13-Kanal Analog-Digital (A/D)-Wandlermodul:
- Auto-Akquisitionsfähigkeit
- Konvertierung während des Schlafs möglich
- Duale Analogkomparatoren mit Eingangsmultiplexing
- Programmierbares 16-stufiges Hoch-/Niederspannungs-Detektionsmodul (HLVD):
- Unterstützt Interrupt bei der Erkennung von Hoch-/Niederspannung
