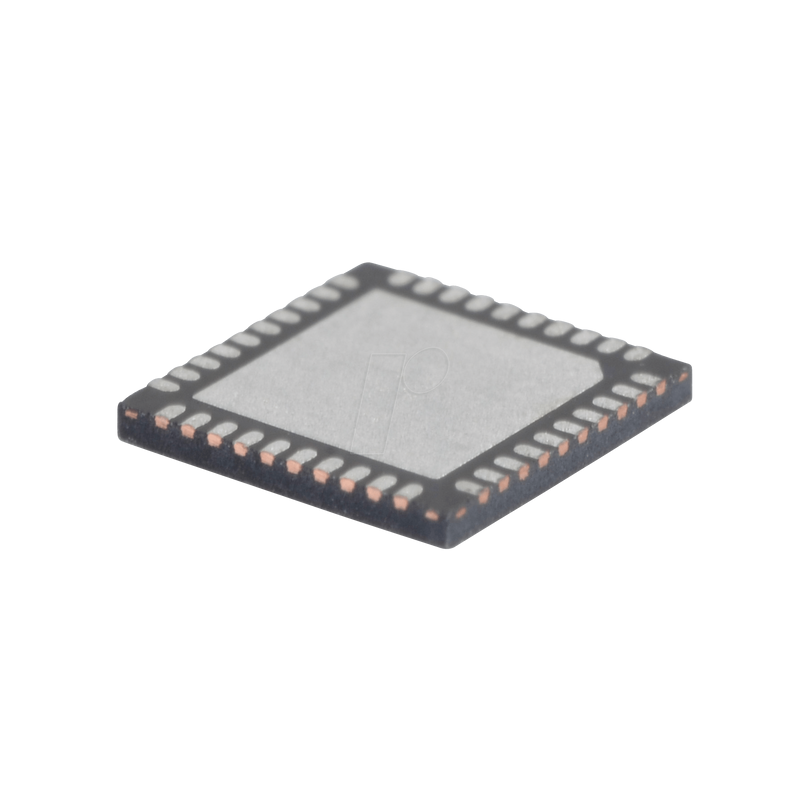

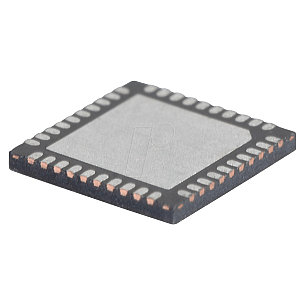

8-Bit-PICmicro Mikrocontroller, 32 KB, 48 MHz, UQFN-40

28/40/44-polige Mikrocontroller mit niedrigem Stromverbrauch und hoher Leistung

Spezielle Mikrocontroller-Eigenschaften:
- Leistungsarme Hochgeschwindigkeits-CMOS-Flash-Technologie
- C-Compiler Optimierte Architektur für erneuten Code-Einstieg
- Energieverwaltungsfunktionen:
- Ausführen: CPU eingeschaltet, Peripheriegeräte eingeschaltet, SRAM eingeschaltet
- Müßiggang: CPU aus, Peripheriegeräte an, SRAM an
- Schlafen: CPU aus, Peripheriegeräte aus, SRAM ein
- Prioritätsstufen für Unterbrechungen
- Selbstprogrammierbar unter Software-Kontrolle
- 8 x 8 Einzelzyklus-Hardware-Multiplikator
- Erweiterter Watchdog-Timer (WDT): Programmierbare Periode von 4 ms bis 131 s
- Serielles Single-Supply-In-Circuit-System Programming™ (ICSP™) über Two Pins
- In-Circuit-Debug (ICD) mit drei Breakpoints über Zwei Stifte
- Optionaler dedizierter ICD/ICSP-Anschluss (nur 44-poliges TQFP-Paket)
- Großer Betriebsspannungsbereich:
- F-Bauteile: 2,3V bis 5,5V
- LF-Bauteile: 1,8V bis 3,6V
- Flash-Programmspeicher mit mindestens 10.000 Lösch-/Schreibzyklen und einer Datenaufbewahrung von 20 Jahren

Extremes Low-Power-Management mit XLP:
- Schlafmodus: 20 nA, typisch
- Watchdog Timer: 300 nA, typisch
- Zeitgeber1 Oszillator: 800 nA bei 32 kHz
- Deaktivieren des Peripheriemoduls

Universelle Eigenschaften des seriellen Busses:
- USB V2.0-kompatibel
- Kristallfreier Betrieb bei voller Geschwindigkeit (12 Mb/s) und niedriger Geschwindigkeit (1,5 Mb/s)
- Unterstützt Control, Interrupt, Isochronous und Bulk-Transfers
- Unterstützt bis zu 32 Endpunkte (16 bidirektional)
- 1 Kbyte Dual Access RAM für USB
- On-Chip-USB-Transceiver

Flexibler Oszillator-Aufbau:
- 3x und 4xPLL Taktmultiplikatoren
- Zwei externe Taktmodi, bis zu 48 MHz (12 MIPS)
- Interner 31-kHz-Oszillator
- Interner Oszillator, 31 kHz bis 16 MHz
- Werkskalibriert auf ± 1%.
- Selbstabstimmung auf max. ± 0,20 % von USB oder sekundärem Oszillator
- Sekundärer Oszillator mit Timer1 bei 32 kHz
- Ausfallsicherer Uhrenmonitor: Ermöglicht eine sichere Abschaltung, wenn eine Uhr stehen bleibt

Periphere Merkmale:
- Bis zu 33 E/A-Pins plus 3 Input-Only-Pins:
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Drei programmierbare externe Interrupts
- 11 programmierbare Unterbrechungen bei Änderung
- Neun programmierbare schwache Pull-ups
- Programmierbare Anstiegsgeschwindigkeit
- SR-Verriegelung
- Erweiterte Erfassung/Vergleich/PWM (ECCP) Modul:
- Ein, zwei oder vier PWM-Ausgänge
- Wählbare Polarität
- Programmierbare Totzeit
- Automatische Abschaltung und automatischer Neustart
- Impuls-Lenksteuerung
- Modul Erfassung/Vergleich/PWM (CCP)
- MSSP-Modul (Master Synchronous Serial Port) Unterstützung von 3-Draht-SPI (alle vier Modi) und I2C™ Master- und Slave-Betriebsarten
- Zwei Analogkomparatoren mit Eingangsmultiplexing
- 10-Bit Analog-Digital (A/D)-Wandler-Modul:
- Bis zu 25 Eingangskanäle
- Fähigkeit zur automatischen Erfassung
- Konvertierung während des Schlafs möglich
- Digital-Analog-Wandler (DAC)-Modul:
- Festspannungsreferenz (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel
- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positivem und negative Referenzauswahl
- Hoch-/Niederspannungs-Erkennungsmodul
- Einheit zur Messung der Gebührenzeit (CTMU):
- Unterstützt kapazitive Berührungssensorik für Berührung Bildschirme und kapazitive Schalter
- Erweitertes USART-Modul:
- Unterstützt RS-485, RS-232 und LIN/J2602
- Automatisches Aufwachen bei Start-Bit
- Auto-Baud-Erkennung
