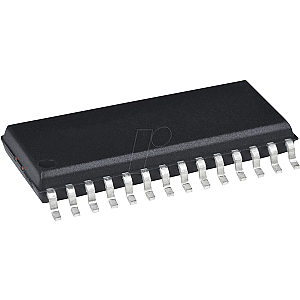

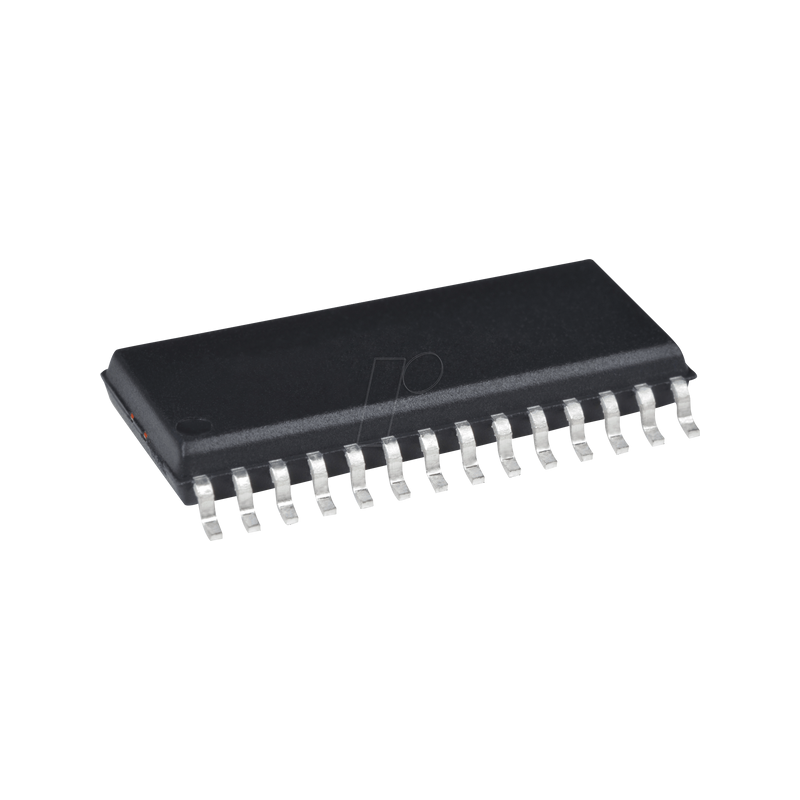

8-Bit-PICmicro Mikrocontroller, 32 KB, 64 MHz, SO-28

PIC18(L)F2X/4XK22

Hochleistungs-RISC-CPU:
- C-Compiler-optimierte Architektur: Optionaler erweiterter Befehlssatz zur Optimierung von reentrantem Code
- Bis zu 1024 Bytes Daten-EEPROM
- Lineare Programmspeicheradressierung von bis zu 64 KByte
- Bis zu 3896 Bytes lineare Datenspeicheradressierung
- Bis zu 16 MIPS-Betrieb
- 16-Bit breite Anweisungen, 8-Bit breiter Datenpfad
- Prioritätsstufen für Unterbrechungen
- 31-stufiger, über Software zugänglicher Hardware-Stack
- 8 x 8 Einzelzyklus-Hardware-Multiplikator

Flexibler Oszillator-Aufbau:
- Interner 16-MHz-Präzisionsoszillatorblock:
- Werkskalibriert auf ± 1%.
- Wählbare Frequenzen, 31 kHz bis 16 MHz
- 64 MHz Leistung mit PLL verfügbar - keine externen Komponenten erforderlich
- Vier Quarzmodi bis zu 64 MHz
- Zwei externe Taktmodi bis zu 64 MHz
- 4X-Phasenregelschleife (PLL)
- Sekundärer Oszillator mit Timer1 bei 32 kHz
- Ausfallsicherer Uhrenmonitor:
- Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt
- Start des Zwei-Geschwindigkeits-Oszillators

Analoge Merkmale:
- Analog-Digital-Wandler (ADC)-Modul:
- 10-Bit-Auflösung, bis zu 30 externe Kanäle
- Fähigkeit zur automatischen Erfassung
- Konvertierung während des Schlafs möglich
- Festspannungs-Referenzkanal (FVR)
- Unabhängiges Eingangsmultiplexen
- Analog-Komparator-Modul:
- Zwei Rail-to-Rail-Analogkomparatoren
- Unabhängiges Eingangsmultiplexen
- Digital-Analog-Wandler (DAC)-Modul:
- Festspannungsreferenz (FVR) mit Ausgangspegeln von 1,024V, 2,048V und 4,096V
- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positiver und negativer Referenzauswahl
- Modul zur Messung der Ladezeiteinheit (CTMU):
- Unterstützt kapazitive Berührungsabtastung für Berührungsbildschirme und kapazitive Schalter

eXtreme Niedrigleistungsmerkmale (XLP) (PIC18(L)F2X/4XK22):
- Schlafmodus: 20 nA, typisch
- Watchdog Timer: 300 nA, typisch
- Zeitgeber1 Oszillator: 800 nA bei 32 kHz
- Deaktivieren des Peripheriemoduls

Spezielle Mikrocontroller-Eigenschaften:
- 2,3V bis 5,5V Betrieb - PIC18FXXK22 Bausteine
- 1,8V bis 3,6V Betrieb - Bausteine PIC18LFXXK22
- Selbstprogrammierbar unter Software-Kontrolle
- Modul zur Hoch-/Niederspannungserkennung (HLVD):
- Programmierbare 16-Ebenen
- Unterbrechung bei Hoch-/Niederspannungserkennung
- Programmierbarer Brown-out-Reset (BOR):
- Mit Software-Aktivierungsoption
- Konfigurierbares Herunterfahren im Ruhezustand
- Erweiterter Watchdog-Timer (WDT): Programmierbare Periode von 4 ms bis 131 s
- In-Circuit Serial Programming™ (ICSP™): Einzel-Stromversorgung 3V
- In-Circuit-Debug (ICD)

Höhepunkte der Peripherie:
- Bis zu 35 E/A-Pins plus 1 Nur-Eingangs-Pin:
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Drei programmierbare externe Interrupts
- Vier programmierbare Interrupt-on-Change
- Neun programmierbare schwache Pull-ups
- Programmierbare Anstiegsgeschwindigkeit
- SR-Verriegelung: Mehrere Set/Reset-Eingabeoptionen
- Zwei Capture/Compare/PWM (CCP)-Module
- Drei Module des Erweiterten CCP (ECCP):
- Ein, zwei oder vier PWM-Ausgänge
- Wählbare Polarität
- Programmierbare Totzeit
- Auto-Abschaltung und Auto-Neustart
- PWM-Steuerung
- Zwei MSSP-Module (Master Synchronous Serial Port):
- 3-Draht-SPI (unterstützt alle 4 Modi)
- I2C Master- und Slave-Modi mit Adressmaske
- Zwei erweiterte Universal-Synchron Asynchroner Empfänger-Sender (EUSART) Module:
- Unterstützt RS-485, RS-232 und LIN
- RS-232-Betrieb mit internem Oszillator
- Automatisches Aufwachen in der Pause
- Auto-Baud-Erkennung
