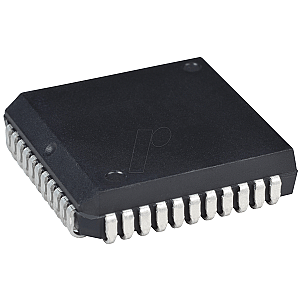

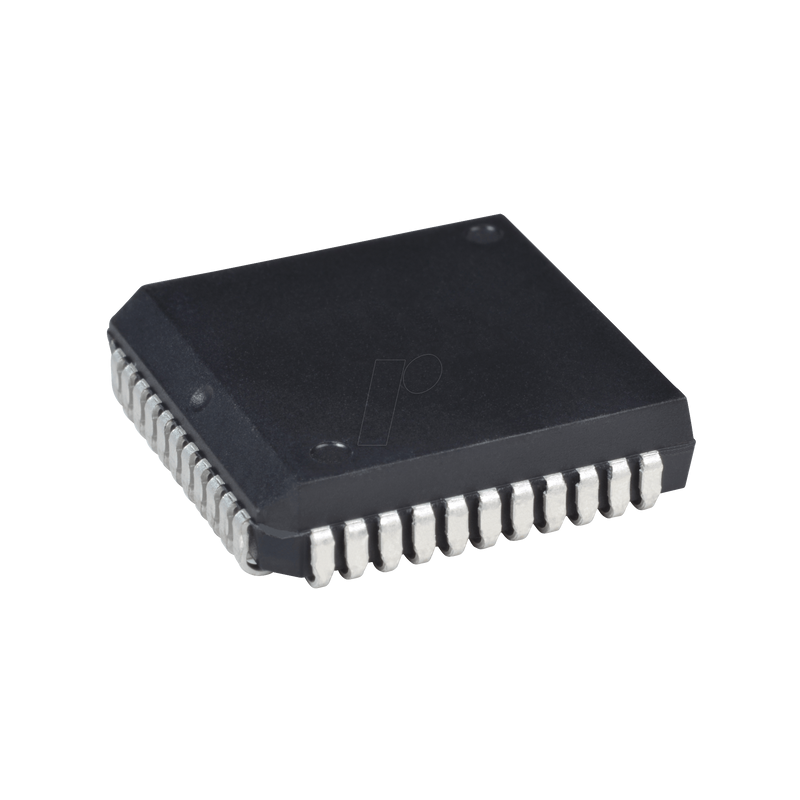

8-Bit-PICmicro Mikrocontroller, 3,5 KB, 20 MHz, PLCC-44

PIC16F870/871
28/40-Pin, 8-Bit CMOS FLASH Mikrocontroller

Mikrocontroller-Kerneigenschaften:
- Leistungsstarke RISC-CPU
- Nur 35 Einzelwort-Befehle zu erlernen
- Alle Ein-Zyklus-Befehle mit Ausnahme von Programmverzweigungen, die Zwei-Zyklus-Befehle sind
- Arbeitsgeschwindigkeit: DC - 20 MHz Takteingang DC - 200 ns Befehlszyklus
- 2K x 14 Worte FLASH-Programmspeicher
- 128 x 8 Byte Datenspeicher (RAM)
- 64 x 8 Byte EEPROM-Datenspeicher
- Pinbelegung kompatibel zu den PIC16CXXX 28- und 40-poligen Bausteinen
- Interrupt-Fähigkeit (bis zu 11 Quellen)
- Acht Ebenen tiefer Hardware-Stack
- Direkter, indirekter und relativer Adressierungsmodus
- Einschalt-Reset (POR)
- Einschalt-Timer (PWRT) und Oszillator-Start-up-Timer (OST)
- Watchdog Timer (WDT) mit eigenem On-Chip-RC-Oszillator für zuverlässigen Betrieb
- Programmierbarer Codeschutz
- Stromsparender SLEEP-Modus
- Wählbare Oszillator-Optionen
- Stromsparende, schnelle CMOS-FLASH/EEPROM-Technologie
- Vollständig statisches Design
- In-Circuit Serial Programming (ICSP) über zwei Pins
- Einzelne 5V In-Circuit Serial Programming-Fähigkeit
- In-Circuit-Debugging über zwei Pins
- Lese-/Schreibzugriff des Prozessors auf den Programmspeicher
- Großer Betriebsspannungsbereich: 2,0 V bis 5,5 V
- Hoher Sink/Source-Strom: 25 mA
- Kommerzielle und industrielle Temperaturbereiche
- Geringe Stromaufnahme:
- < 1,6 mA typisch @ 5V, 4 MHz
- 20 µA typisch @ 3V, 32 kHz
- < 1 µA typisch Standby-Strom

Peripherie-Merkmale:
- Timer0: 8-Bit Timer/Zähler mit 8-Bit Vorteiler
- Timer1: 16-Bit Timer/Zähler mit Vorteiler, kann während SLEEP über externen Quarz/Takt inkrementiert werden Quarz/Takt
- Timer2: 8-Bit Timer/Zähler mit 8-Bit Periode Register, Vorskalierer und Nachskalierer
- Ein Erfassungs-, Vergleichs- und PWM-Modul
- Capture ist 16-Bit, max. Auflösung ist 12,5 ns
- Compare ist 16-Bit, max. Auflösung ist 200 ns
- PWM max. Auflösung ist 10-Bit
- 10-Bit-Multikanal-Analog-Digital-Wandler
- Universeller synchroner asynchroner Empfänger Sender (USART/SCI) mit 9-Bit-Adresse Erkennung
- Parallel Slave Port (PSP) 8-Bit breit, mit externer RD-, WR- und CS-Steuerung (nur 40/44-polig)
- Brown-out-Erkennungsschaltung für Brown-out-Reset (BOR)
