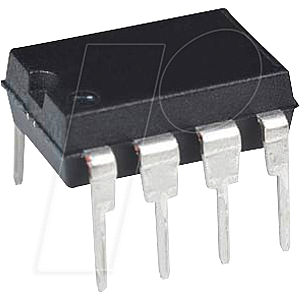

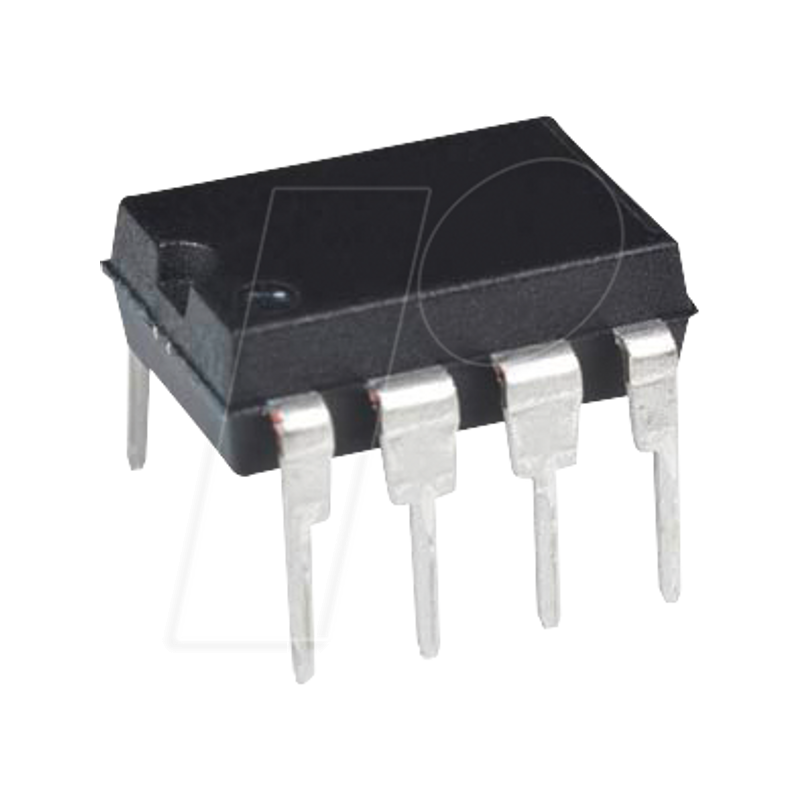

8-Bit-PICmicro Mikrocontroller, 3,5 KB, 32 MHz, PDIP-8

8-Pin-MCU mit hochpräzisen 16-Bit-PWMs

Beschreibung:
Die PIC12(L)F1571/2-Mikrocontroller kombinieren die Fähigkeiten von 16-Bit-PWMs mit denen von Analog, um einer Vielzahl von Anwendungen gerecht zu werden. Diese Bausteine liefern drei 16-Bit-PWMs mit unabhängigen Timern für Anwendungen, bei denen eine hohe Auflösung erforderlich ist, wie z.B. LED-Beleuchtung, Schrittmotoren, Stromversorgungen und andere allgemeine Anwendungen. Die kern-unabhängigen Peripheriegeräte (16-Bit-PWMs, komplementärer Wellenformgenerator), Enhanced Universal Synchronous Asynchronous Receiver Transceiver (EUSART) und Analog (ADCs, Komparator und DAC) ermöglichen Closed-Loop-Feedback und Kommunikation für den Einsatz in mehreren Marktsegmenten.Die EUSART-Peripherie ermöglicht die Kommunikation für Anwendungen wie LIN.

Merkmale:
- Erweiterter Mittelklasse-Kern mit 49 Instruktionen, 16 Stapelebenen
- Flash-Programmspeicher mit Selbstlese-/Schreibfähigkeit
- High Endurance Flash-Speicher (HEF) : 128 B nichtflüchtiger Datenspeicher
- Interne Taktraten von 31kHz bis 32MHz
- 3x Eigenständige 16-Bit-PWMs
- Komplementärer Wellenformgenerator (CWG)
- 4-Kanal-10-Bit-ADC mit Spannungsreferenz
- 5-Bit-Digital-Analog-Wandler (DAC)
- Vergleicher
- 2x 8-Bit-Zeitgeber (TMR0/TMR2)
- 1x 16-Bit-Zeitgeber (TMR1)
- EUSART
- Drei zusätzliche 16-Bit-Timer, die mit den 16-Bit-PWMs verfügbar sind
- Erweiterter Watchdog-Timer (WDT)
- Erweitertes Ein-/Ausschalten-Reset
- Brown-Out-Rückstellung bei niedriger Leistung (LPBOR)
- Programmierbarer Brown-Out-Reset (BOR)
- Serielle In-Schaltung-Programmierung (ICSP)
- Breite Betriebsspannungsvariante 'F' (1,8V - 5,5V)
- eXtreme Low Power (XLP) 'LF'-Variante (1,8V - 3,6V)
