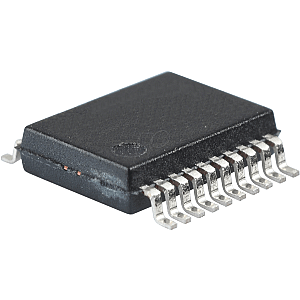

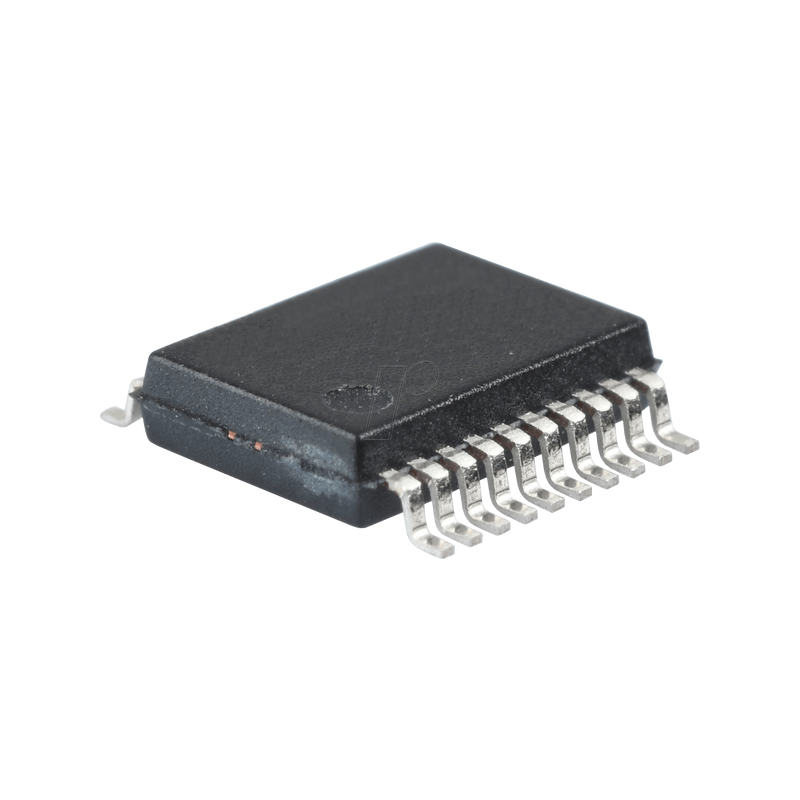

8-Bit-PICmicro Mikrocontroller, 3,5 KB, 32 MHz, SSOP-20

Erweiterter analoger 14/20-Pin-8-Bit-Flash-Mikrocontroller

Hochleistungs-RISC-CPU
- Optimierte C-Compiler-Architektur
- Nur 49 Anweisungen
- Bis zu 14 KByte linearer Programmspeicher Adressierung
- Betriebsgeschwindigkeit:
- Gleichstrom - 32 MHz
- DC - 125 ns Befehlszyklus
- Unterbrechungsmöglichkeit mit automatischem Kontext Speichern von
- 16-stufiger tiefer Hardware-Stapel mit optionaler Überlauf-/Unterlauf-Rücksetzung
- Direkter, indirekter und relativer Adressierungsmodus:
- Zwei vollständige 16-Bit-File-Select-Register (FSRs)
- FSRs können Programm- und Datenspeicher lesen
- Hochleistungsfähiger Flash-Datenspeicher (HEF)
- 128 Byte nichtflüchtiger Datenspeicher
- 100k Lösch-/Schreibzyklen

Flexibler Oszillatoraufbau
- Interner 16-MHz-Oszillatorblock:
- Genauigkeit bis ±1%, typisch
- Per Software wählbarer Frequenzbereich von 16 MHz bis 250 kHz
- PLL-Multiplikator bis 32 MHz
- Interner 31-kHz-Niederleistungs-Oszillator
- Externer Oszillatorblock mit:
- Drei Quarz/Resonator-Modi bis zu 20 MHz
- Drei externe Taktmodi bis zu 20 MHz
- Fail-Safe Clock Monitor: - Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt
- Start des Zwei-Geschwindigkeits-Oszillators
- Oszillator-Startzeitgeber (OST)

eXtreme Low-Power (XLP)-Merkmale
- Schlafmodus: 50 nA @ 1,8V, typisch
- Watchdog-Zeitgeber: 500 nA @ 1,8V, typisch
- Sekundärer Oszillator: 500 nA bei 32 kHz
- Betriebsstrom:
- 8 µA @ 32 kHz, 1,8V, typisch
- 32 µA/MHz @ 1,8V, typisch

Spezielle Mikrocontroller-Merkmale
- Betriebsspannungsbereich:
- 1,8V-3,6V (BILD 16LF1704/8)
- 2,3V-5,5V (BILD 16F1704/8)
- Temperaturbereich:
- Industriell: -40°C bis 85°C
- Ausgedehnt: -40°C bis 125°C
- Einschalt-Rückstellung (POR)
- Brown-Out-Reset mit niedriger Leistung (LPBOR)
- Erweiterter Watch-Dog-Timer (WDT): - Programmierbarer Zeitraum von 1 ms - 256 s
- Schutz von programmierbarem Code
- In-Circuit Serial Programming™ (ICSP™) über zwei Pins
- In-Circuit-Debug (ICD) über zwei Pins
- Erweiterte Niederspannungs-Programmierung (LVP)
- Energiesparender Ruhemodus

Digitale periphere Merkmale
- Bis zu 17 E/A-Pins und ein Nur-Eingangs-Pin:
- Hochstromsenke/Quelle für LED-Treiber
- Individuell programmierbare schwache Pull-ups
- Interrupt-on-change-Pin-Option mit Option zur Kantenauswahl
- Timer0: 8-Bit-Timer/Zähler mit programmierbarem 8-Bit-Vorskalierer
- Erweiterter Timer1:
- 16-Bit-Timer/Zähler mit Vorteiler
- Externer Gate-Eingangsmodus
- Dedizierter 32-kHz-Oszillatortreiber mit niedriger Leistung
- Timer 2:
- Bis zu drei (TMR2/4/6)
- 8-Bit-Zeitgeber/Zähler
- 8-Bit-Periodenregister
- Prescaler und Postscaler
- Modul Erfassen, Vergleichen, PWM (CCP)
- Master-Synchroner-Seriell-Anschluss (SSP) mit SPI und I2C mit:
- 7-Bit-Adressmaskierung
- SMBus/PMBusTM-Kompatibilität
- Erweitertes Universal-Synchron-Asynchron Empfänger-Sender (EUSART):
- RS-232-, RS-485- und LIN-kompatibel
- Auto-Baud-Erkennung
- Automatisches Aufwachen beim Start
- Komplementärer Output-Generator (COG):
- Gegentakt-, Vollbrücken- und Lenkmodus
- Dedizierte Auslöser für Anstieg/Abfall
- Dedizierte Zähler für die Totzeitverzögerung
- Dedizierte Zähler für Phasenverzögerungen
- Dedizierte Zähler für Ausblendverzögerungen
- Gleichzeitige Auswahl der automatischen Abschaltung
- Zwei PWM-Module (Pulse Width Modulation): - 10-Bit-Tastverhältnis-Steuerung
- Drei CLC-Module (Configurable Logic Cell):
- Generieren einer ausgewählten Funktion von bis zu vier Eingängen
- Kombinations- und Zustandslogik
- Externe oder interne Eingabe-/Ausgabe-Pins
- Operation im Schlaf
- Peripherie-Pin-Auswahl (PPS):
- Digitale Ausgänge, die auf einen beliebigen GPIO-Pin abgebildet werden
- Digitale Eingänge von jedem GPIO-Pin
- CLC-Eingangsmultiplexen

Analoge periphere Merkmale
- Operationsverstärker:
- Bis zu zwei konfigurierbare Operationsverstärker
- Wählbare interne und externe Kanäle
- Produkt mit hoher/niedriger wählbarer Verstärkungsbandbreite
- Zwei Hochgeschwindigkeitskomparatoren:
- 60 ns Reaktionszeit
- Niedrigleistungs-/Hochleistungsmodus
- Komparatorausgänge von außen zugänglich
- Software-Hysterese-Freigabe
- Analog-Digital-Wandler (ADC)-Modul
- 10-Bit-Auflösung, 12 Kanäle
- Fähigkeit zum automatischen Start der Konvertierung
- Konvertierung während des Schlafs möglich
- 8-Bit-Digital-Analog-Wandler (DAC):
- Ausgang extern verfügbar
- Positive und negative Referenzauswahl
- Interne Verbindungen zu Komparatoren, Operationsverstärker, Festspannungs-Referenzspannung (FVR) und ADC
- Schaltkreis zur Nulldurchgangserkennung:
- Konstante Ausgangsspannung
- Stromquelle/-senke
- Unterbrechung bei Kantenerkennung
- Spannungsreferenzmodul:
- Festspannungs-Referenz (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel
