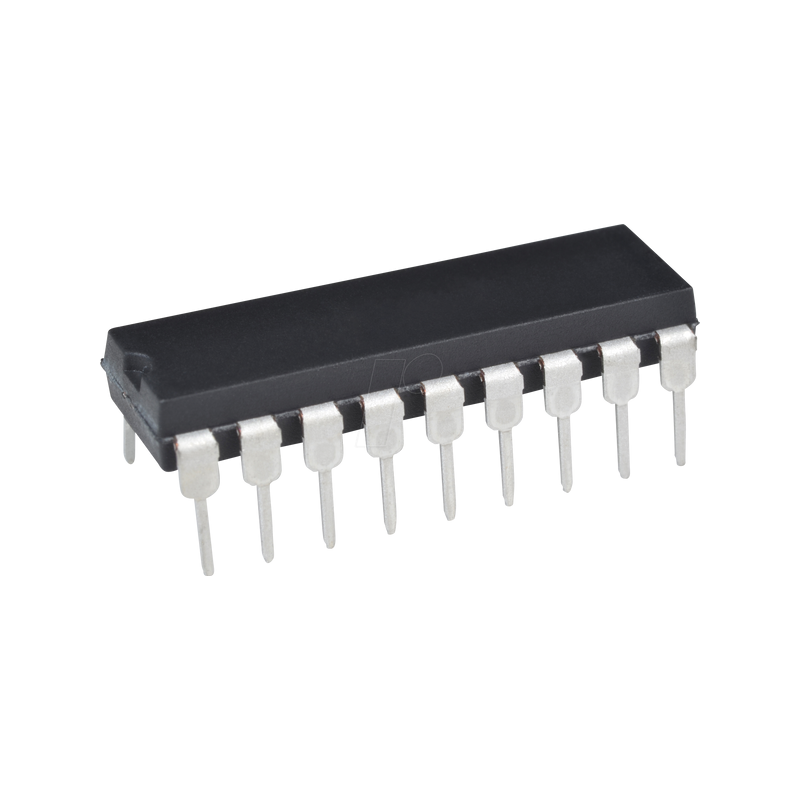

8-Bit-PICmicro Mikrocontroller, 4 KB, 40 MHz, DIP-18

MPN PIC18F1220-I/P Hersteller MICROCHIP

5,73 €

Technische Daten

Allgemeines

Typ PIC Controller

Technologie PIC® Flash

Modell PIC18F1220

Ausführung 1-WDT, ICSP

Bauform PDIP-18

Speicher 2048 x 16

Besonderheiten

CPU Takt 40 MHz

Ausführung

Speicher 4 kByte

RAM 0,256 kByte

EEPROM 256 Byte

I/O-Pins 16

8-bit Timer 1

16-bit Timer 3

Anschlüsse / Schnittstellen

ADC 7

A/E/USART 1

MSSP (SPI/I²C) ja

Elektrische Werte

Versorgungsspannung +2,0 ... +5,5 VDC

Sonstiges

Temperaturbereich -40 ... +85 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers PIC18F1220-I/P

Verpackungsgewicht 0.001 kg

RoHS konform

EAN/GTIN 9900000580810

Statistische Warennummer 85423190

↓ Datenblatt

PIC18F1220

Beschreibung:
Dieser Mikrocontroller verfügt über die nanoWatt-Technologie, die sechs verbesserte "Software-gesteuerte" Modi mit verbesserter Leistungssteuerung, einen Stromverbrauch von nur 0,1 Mikroampere im Standby-Modus und einen weiten Betriebsspannungsbereich von 2 bis 5,5 Volt bietet, wodurch sich dieses Gerät ideal für batteriegestützte Anwendungen eignet. Dieser Baustein umfasst auch einen neuen Niedrigstrom-Watchdog-Timer, einen 2-stufigen Start aus einem Reset- oder Schlafmodus und einen neuen ausfallsicheren Uhrenmonitor, der zur Erkennung eines externen Uhrenausfalls verwendet wird. Dieser leistungsstarke 10-MIPS- (100-Nanosekunden-Befehlsausführung) und dennoch einfach zu programmierende (nur 77 Einzelwortbefehle) CMOS-FLASH-basierte 10-Bit-Mikrocontroller packt die leistungsstarke PIC®-Architektur von Microchip in ein 18-Pin-Gehäuse und ist aufwärtskompatibel mit den Bausteinen PIC16C5X, PIC12CXXX, PIC16CXX und PIC17CXX und bietet somit einen nahtlosen Migrationspfad von Software-Code zu höheren Ebenen der Hardware-Integration. Der PIC18F1220 verfügt über eine "C"-Compiler-freundliche Entwicklungsumgebung, 128 Byte EEPROM, Selbstprogrammierung, einen ICD, Erfassungs-/Vergleichs-/PWM-Funktionen, 7 Kanäle eines 10-Bit-Analog-Digital-Wandlers (A/D-Wandler), einen adressierbaren universellen asynchronen Empfänger-Sender (AUSART) und fortschrittliche Oszillatorsteuerungen mit geringer Leistung.

Zusätzliche Merkmale
- Interner Oszillator
- Selbstprogrammierung
- ICD
- nW
- 40MHz Max.Geschwindigkeit

Parametrik
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 4
- CPU-Geschwindigkeit (MIPS/DMIPS): 10
- SRAM (B): 256
- Daten EEPROM/HEF (Bytes): 256
- Digitale Kommunikationsperipheriegeräte: 1-UART,
- Erfassung/Vergleich/PWM-Peripheriegeräte: 1 Input-Erfassung, 1 ECCP,
- Zeitgeber: 1 x 8-Bit, 3 x 16-Bit
- ADC-Eingang: 7 Kanäle, 10-Bit
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 2 bis 5,5
- Pin-Zahl: 18
