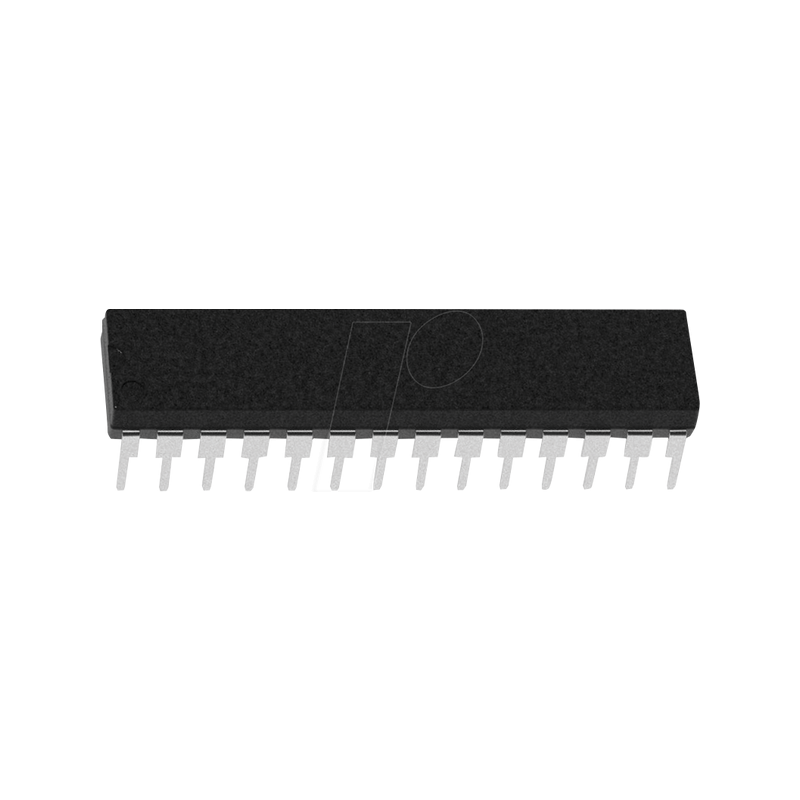

8-Bit-PICmicro Mikrocontroller, 64 KB, 40 MHz, DIP-28

PIC18F2525/2620/4525/4620
28/40/44-Pin
Verbesserte Flash-Mikrocontroller
mit 10-Bit A/D und nanoWatt-Technologie

Besondere Mikrocontroller-Merkmale:
- C-Compiler-optimierte Architektur:
- Optionaler erweiterter Befehlssatz zur Optimierung von re-entrant Code
- 100.000 Erase/Write Cycle Enhanced Flash Program Memory Typisch
- 1.000.000 Erase/Write Cycle Daten EEPROM Speicher Typisch
- Flash/Daten-EEPROM-Speicherung: 100 Jahre Typisch
- Selbstprogrammierbar unter Softwarekontrolle
- Prioritätsebenen für Interrupts
- 8 x 8 Hardware-Multiplikator mit einem Zyklus
- Erweiterter Watchdog-Timer (WDT): Programmierbare Periode von 4 ms bis 131s
- Single-Supply 5V In-Circuit Serial Programmierung™ (ICSP™) über zwei Pins
- In-Circuit Debug (ICD) über zwei Pins
- Großer Betriebsspannungsbereich: 2,0 V bis 5,5 V
- Programmierbarer Brown-out-Reset (BOR) mit Software-Freigabe-Option

Energiemanagement-Funktionen:
- Run: CPU an, Peripherie an
- Idle: CPU aus, Peripheriegeräte ein
- Ruhezustand: CPU aus, Peripheriegeräte aus
- Extrem niedrige 50nA Eingangsleckage
- Ströme im Betriebsmodus bis zu 11 µA typisch
- Idle-Modus Ströme bis zu 2,5 µA typisch
- Strom im Sleep-Modus bis zu 100 nA typisch
- Timer1 Oszillator: 900 nA, 32 kHz, 2 V
- Watchdog-Timer: 1,4 µA, 2V typisch
- Zwei-Geschwindigkeits-Oszillator Start-up

Flexible Oszillator-Struktur:
- Vier Quarzmodi, bis zu 40 MHz
- 4x Phase Lock Loop (PLL) - verfügbar für Quarz und interne Oszillatoren
- Zwei externe RC-Modi, bis zu 4 MHz
- Zwei externe Taktmodi, bis zu 40 MHz
- Interner Oszillator-Block:
- Schnelles Aufwachen aus Sleep und Idle, 1 µs typisch
- 8 frei wählbare Frequenzen, von 31 kHz bis 8 MHz
- Bietet einen kompletten Bereich von Taktgeschwindigkeiten von 31 kHz bis 32 MHz bei Verwendung mit PLL
- Vom Anwender abstimmbar zur Kompensation von Frequenzdrift
- Sekundärer Oszillator mit Timer1 @ 32 kHz
- Ausfallsichere Taktüberwachung:
- Ermöglicht ein sicheres Herunterfahren, wenn der Peripherietakt ausfällt

Peripherie-Highlights::
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Drei programmierbare externe Interrupts
- Vier Eingangswechsel-Interrupts
- Bis zu 2 Capture/Compare/PWM (CCP)-Module, eines mit Auto-Shutdown (28-polige Geräte)
- Erweitertes Capture/Compare/PWM (ECCP)-Modul (nur 40/44-Pin-Geräte):
- Ein, zwei oder vier PWM-Ausgänge
- Wählbare Polarität
- Programmierbare Totzeit
- Auto-Shutdown und Auto-Restart
- Master Synchronous Serial Port (MSSP) Modul Unterstützt 3-Wire SPI (alle 4 Modi) und I2C™ Master- und Slave-Modi
- Erweitertes adressierbares USART-Modul:
- Unterstützt RS-485, RS-232 und LIN/J2602
- RS-232-Betrieb mit internem Oszillator Block (kein externer Quarz erforderlich)
- Auto-Wake-up bei Start-Bit
- Auto-Baud-Erkennung
- 10-Bit, bis zu 13-Kanal Analog-zu-Digital (A/D) Wandler-Modul:
- Auto-Akquisitionsfähigkeit
- Konvertierung während des Sleep verfügbar
- Zwei analoge Komparatoren mit Eingangsmultiplexing
- Programmierbares 16-Pegel Hoch-/Niederspannungs Erkennung (HLVD) Modul:
- Unterstützt Interrupt bei High/Low-Voltage-Erkennung
