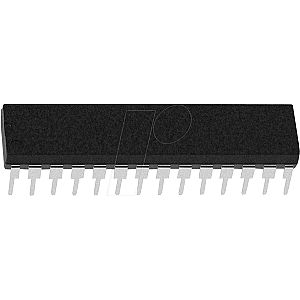

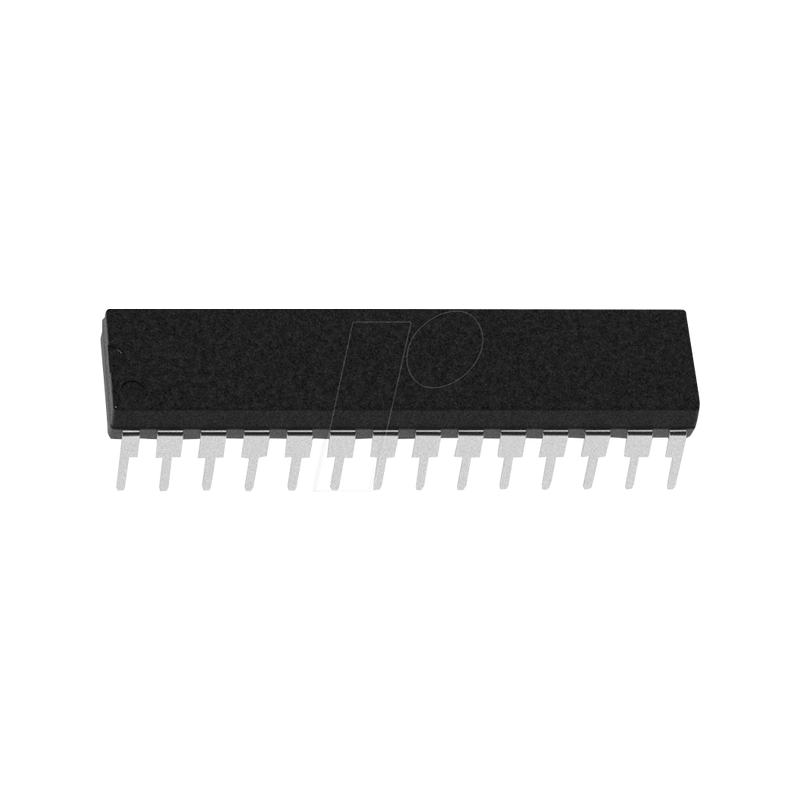

8-Bit-PICmicro Mikrocontroller, 64 KB, 64 MHz, DIP-28

PIC 18F2XK20/4XK20
28/40/44-Pin Flash-Mikrocontroller mit XLP-Technologie

Hochleistungs-RISC-CPU
- C-Compiler Optimierte Architektur:
- Optionaler erweiterter Befehlssatz zur Optimierung von reentrantem Code
- Bis zu 1024 Bytes Daten-EEPROM
- Lineare Programmspeicheradressierung von bis zu 64 KByte
- Bis zu 3936 Bytes lineare Datenspeicheradressierung
- Bis zu 16 MIPS-Betrieb
- 16-Bit breite Anweisungen, 8-Bit breiter Datenpfad
- Prioritätsstufen für Unterbrechungen
- 31-stufiger, über Software zugänglicher Hardware-Stack
- 8 x 8 Einzelzyklus-Hardware-Multiplikator

Spezielle Mikrocontroller-Merkmale
- Betriebsspannungsbereich: 1,8V bis 3,6V
- Selbstprogrammierbar unter Software-Steuerung
- Programmierbares 16-stufiges Hoch-/Niederspannungs-Detektionsmodul (HLVD):
- Unterbrechung bei Erkennung von Hoch-/Niederspannung
- Programmierbarer Brown-out Reset (BOR): - Mit Software-Aktivierungsoption
- Erweiterter Watchdog-Timer (WDT): - Programmierbare Periode von 4 ms bis 131 s
- Serielle 3V-In-Circuit-Einfachversorgung Programming™ (ICSP™) über zwei Pins
- In-Circuit-Debug (ICD) über zwei Pins

Flexibler Oszillatoraufbau
- Interner Oszillatorblock mit 16 MHz Präzision:
- Werkskalibriert auf ± 1%.
- Über Software wählbarer Frequenzbereich von 31 kHz bis 16 MHz
- 64 MHz Leistung durch PLL verfügbar, keine externen Komponenten erforderlich
- Vier Quarzmodi bis zu 64 MHz
- Zwei externe Taktmodi bis zu 64 MHz
- 4X-Phasenregelschleife (PLL)
- Sekundärer Oszillator mit Timer1 bei 32 kHz
- Ausfallsicherer Uhrenmonitor:
- Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt
- Start des Zwei-Geschwindigkeits-Oszillators

Extremes Low-Power-Management mit XLP
- Schlaf-Modus: < 100 nA bei 1,8V
- Watchdog-Zeitgeber: < 800 nA @ 1,8V
- Zeitgeber1 Oszillator: < 800 nA bei 32 kHz und 1,8 V

Analoge Merkmale
- Analog-Digital-Wandler (ADC)-Modul:
- 10-Bit-Auflösung, 13 externe Kanäle
- Fähigkeit zur automatischen Erfassung
- Konvertierung während des Schlafs möglich
- 1,2V-Festspannungs-Referenzkanal (FVR)
- Unabhängiges Eingangsmultiplexen
- Analog-Komparator-Modul:
- Zwei Rail-to-Rail-Analogkomparatoren
- Unabhängiges Eingangsmultiplexen
- Modul Spannungsreferenz (CVREF)
- Programmierbar (% VDD), 16 Schritte
- Zwei 16-Level-Spannungsbereiche mit VREF-Pins

Höhepunkte der Peripherie
- Bis zu 35 E/A-Pins plus 1 Nur-Eingangs-Pin:
- Hochstromsenke/Quelle 25 mA/25 mA
- Drei programmierbare externe Interrupts
- Vier programmierbare Interrupt-on-Change
- Acht programmierbare schwache Pull-ups
- Programmierbare Anstiegsgeschwindigkeit
- Modul Erfassen/Vergleichen/PWM (CCP)
- Erweitertes CCP (ECCP)-Modul:
- Ein, zwei oder vier PWM-Ausgänge
- Wählbare Polarität
- Programmierbare Totzeit
- Automatische Abschaltung und automatischer Neustart
- Master-Modul für synchrone serielle Schnittstelle (MSSP)
- 3-Draht-SPI (unterstützt alle vier Modi)
- I2C™ Master- und Slave-Betriebsarten mit Adressmaske
- Erweitertes Universal-Synchron-Asynchron-Empfänger-Transmitter-Modul (EUSART):
- Unterstützt RS-485, RS-232 und LIN
- RS-232-Betrieb mit internem Oszillator
- Automatisches Aufwachen in der Pause
- Auto-Baud-Erkennung
