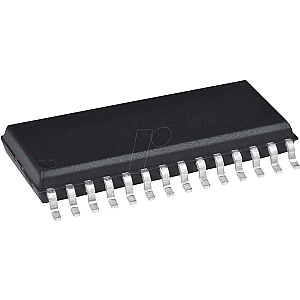

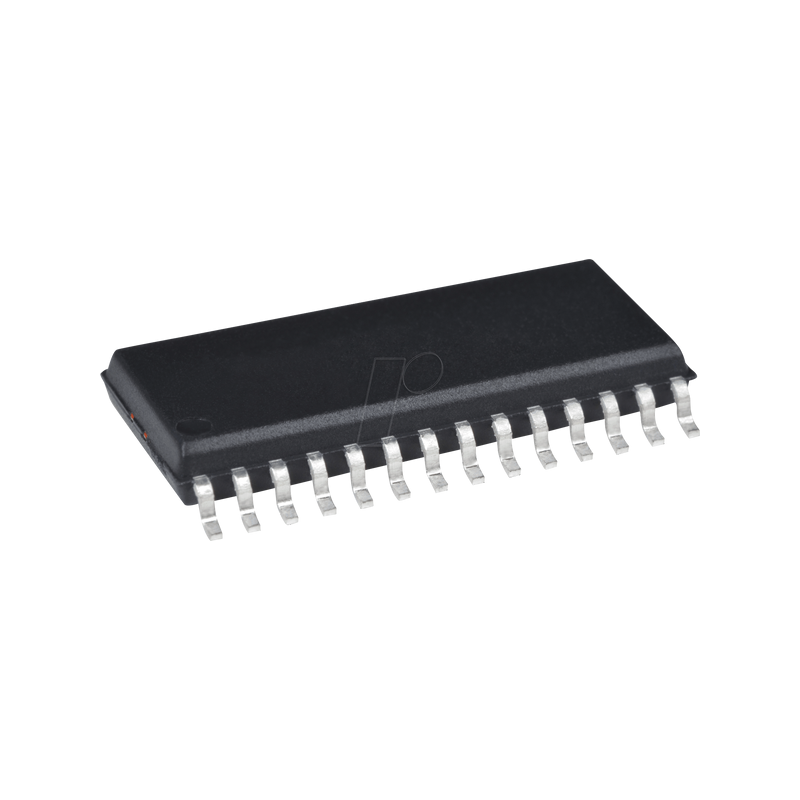

8-Bit-PICmicro Mikrocontroller, 64 KB, 64 MHz, SO-28

MPN PIC18F26K80-I/SO Hersteller MICROCHIP

4,58 €

Technische Daten

Allgemeines

Typ PIC Controller

Technologie PIC® Flash

Modell PIC18F26K80

Ausführung CAN, I2C, LIN, SPI, UART, USART

Bauform SOIC-28

Besonderheiten

CPU Takt 64 MHz

Ausführung

Speicher 64 kByte

RAM 3,648 kByte

EEPROM 1024 Byte

I/O-Pins 24

8-bit Timer 2

16-bit Timer 3

PWM 4

Internal Oscillator 16 MHz, 31 kHz

Analog Komparator/en 2

Program Memory 64 KBytes

Anschlüsse / Schnittstellen

I²C 1

SPI 1

ADC 8

A/E/USART 2

MSSP (SPI/I²C) 1

Elektrische Werte

Versorgungsspannung +1,8 ... +5,5 VDC

Sonstiges

Temperaturbereich -40 ... +85 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers PIC18F26K80-I/SO

Verpackungsgewicht 5.0E-4 kg

RoHS konform

EAN/GTIN 9900001099137

Statistische Warennummer 85423190

↓ Datenblatt

PIC18F26K80

Beschreibung:
PIC18F26K80 ist eine hochleistungsfähige 8-Bit-MCU mit integrierter ECAN™ mit eXtreme Niedriger Leistungsaufnahme. Zu den neuen Merkmalen des PIC18F66K80 gehören ein niedriger Ruhestrom für Anwendungen mit geringem Stromverbrauch, eine Betriebsspannung von 1,8V bis 5,5V für Automobil-, Gebäude- und Aufzugssteuerungen sowie industrielle Anwendungen, Timer/Erweiterte Vergleichs-/Erfassungs-/PWMs für eine präzise Zeitsteuerung, ein 12-Bit-ADC für eine fortschrittliche analoge Schnittstelle und eine Ladezeitmesseinheit für eine einfache kapazitive Touch-Benutzeroberfläche. Die PIC18F26K80-Familie eignet sich ideal für Anwendungen, die kostengünstige CAN-Lösungen mit geringem Stromverbrauch, hoher Leistung und robuster Peripherie in kleinem Gehäuse erfordern.

Merkmale
- Ausgestattet mit der nanoWatt-XLP-Technologie, ideal für Batterieanwendungen
- 20 nA Schlafmodus (Webinar ansehen)
- 300nA Watch Dog-Timer-Betrieb im Schlafmodus
- Integriertes ECAN™ entsprechend der aktiven CAN 2.0B-Spezifikation
- Sleep-Modus mit extrem niedrigem Stromverbrauch - ideal für Batterieanwendungen
- Charge Time Measurement Unit (CTMU) unterstützt Berührungssensorik und fortgeschrittene Sensoranwendungen
- Digitaler Signal-Modulator
- Selbstprogrammierender Flash unterstützt 10k Lösch-/Schreibzyklen & 20 Jahre Speicherung
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 64
- CPU-Geschwindigkeit (MIPS/DMIPS): 16
- SRAM (B): 3.648
- Daten EEPROM/HEF (Bytes): 1024
- Digitale Kommunikations-Peripheriegeräte: 2-UART, 1-SPI, 1-I2C1-MSSP(SPI/I2C)
- Erfassung/Vergleich/PWM-Peripheriegeräte: 4 CCP, 1 ECCP,
- Zeitgeber: 2 x 8-Bit, 3 x 16-Bit
- Anzahl der Komparatoren:2
- ADC-Eingang: 8 Kanäle, 12-Bit
- Anzahl von CAN-Modulen: 1 KAN
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 1,8 bis 5,5
- Pin-Zählung: 28
