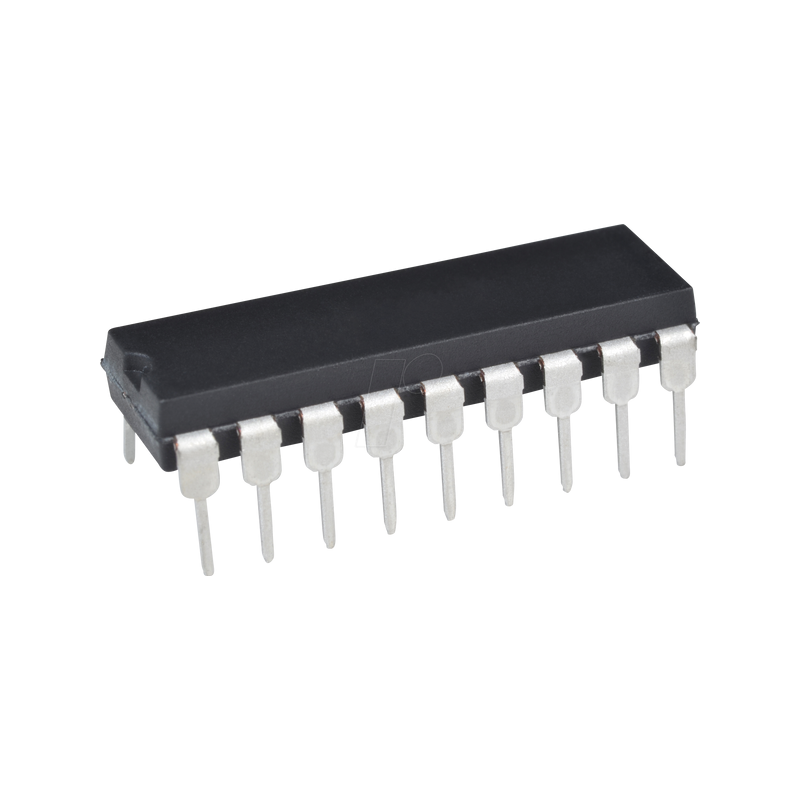

8-Bit-PICmicro Mikrocontroller, 7 KB, 20 MHz, DIP-18

PIC16F648A-I/P

Beschreibung
Dieser leistungsstarke (200 Nanosekunden Befehlsausführung) und doch einfach zu programmierende (nur 35 Einzelwortbefehle) CMOS FLASH-basierte 8-Bit-Mikrocontroller packt die leistungsstarke PIC®-Architektur von Microchip in ein 18-Pin-Gehäuse und ist aufwärtskompatibel mit den Bausteinen PIC16F628, PIC16C62XA, PIC16C5X und PIC12CXXX. Der PIC16F648A verfügt über einen internen Oszillator mit 4 MHz, 256 Byte EEPROM-Datenspeicher, ein Capture/Compare/PWM, einen USART, 2 Komparatoren und eine programmierbare Spannungsreferenz, die ihn ideal für Anwendungen auf analoger/integrierter Ebene in Automobil-, Industrie-, Geräte- und Verbraucheranwendungen machen.

Merkmale
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 7
- CPU-Geschwindigkeit (MIPS/DMIPS): 5
- SRAM (B): 256
- Daten EEPROM/HEF (Bytes): 256
- Erfassungs-/Vergleichs-/PWM-Peripheriegeräte: 1 Input-Erfassung, 1 CCP,
- Zeitgeber: 2 x 8-Bit, 1 x 16-Bit
- Anzahl der Komparatoren: 2
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 2 bis 5,5
- Pin-Zahl:18

Zusätzliche Merkmale
- PWM 10-Bit
- Niederspannungs-Programmierung
- Taktmodus mit niedriger Geschwindigkeit
- Programmierbare BOR
- Interner 4MHz-Oszillator
- On-Chip-Spannungsreferenz
