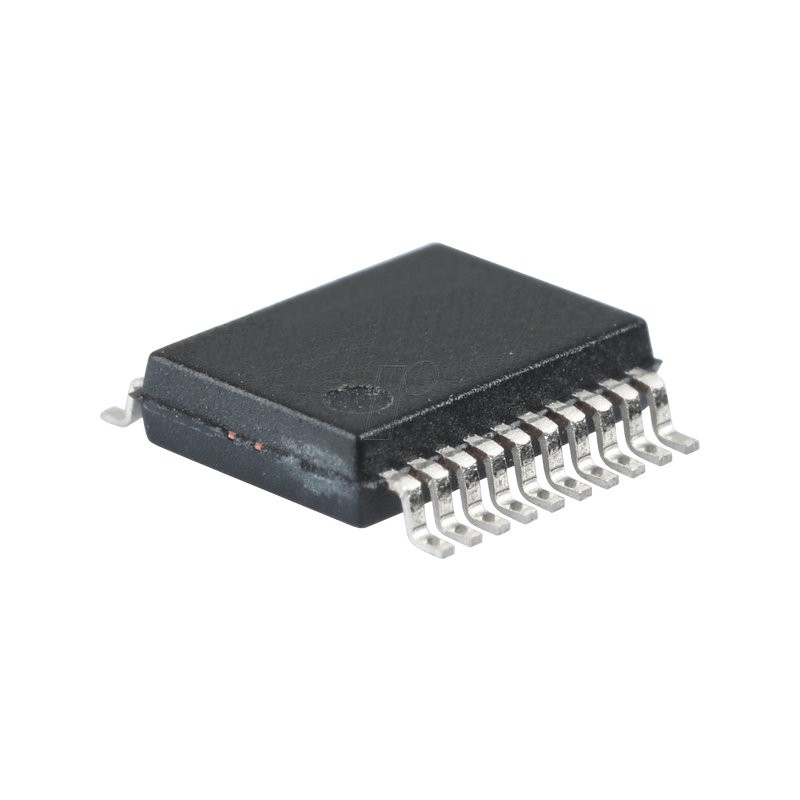

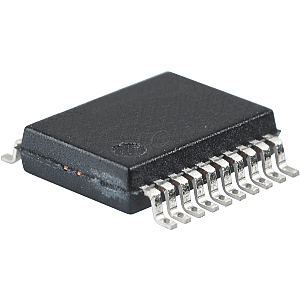

8-Bit-PICmicro Mikrocontroller, 7 KB, 20 MHz, SSOP-20

PIC16F689

Beschreibung:
Die PIC® Flash-Mikrocontroller-Produkte mit niedriger Pinzahl (20) bieten alle Vorteile der anerkannten Mid-Range x14-Architektur mit standardisierten Merkmalen, einschließlich einer breiten Betriebsspannung von 2,0-5,5 Volt, einem On-Board-EEPROM-Datenspeicher und der nanoWatt-Technologie. Zu den analogen Standard-Peripheriegeräten gehören bis zu 12 10-Bit-A/D-Kanäle, ein Analogkomparatormodul mit zwei Komparatoren, programmierbare On-Chip-Spannungsreferenz und ein EUSART, der RS232, RS485 und LIN 2.0 unterstützt.

Merkmale:
- Erweitertes WDT
- MPLAB® ICD 2-Programmierunterstützung oder Debugging-Unterstützung mit optionalem Header-Adapter
- Interner Präzisionsoszillator - Software wählbar 8 MHz - 32 KHz
- nanoWatt-Technologie
- Software wählbarer BOR
- SSP mit I2C™Compatible Option Adressmaske
- EUSART LIN 2.0-kompatibel
- ULPW
- Erweiterter Low-Power-Timer 1
- Timer 1 Gate-Synchronisationsverriegelung

Parametrik:
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 7
- CPU-Geschwindigkeit (MIPS/DMIPS): 5
- SRAM (B): 256
- Daten EEPROM/HEF (Bytes): 256
- Digitale Kommunikations-Peripheriegeräte: 1-UART, 1-SPI, 1-I2C1-SSP(SPI/I2C)
- Zeitgeber: 1 x 8-Bit, 1 x 16-Bit
- ADC-Eingang: 12 Kanäle, 10-Bit
- Anzahl der Komparatoren: 2
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 2 bis 5,5
- Pin-Zahl: 20
