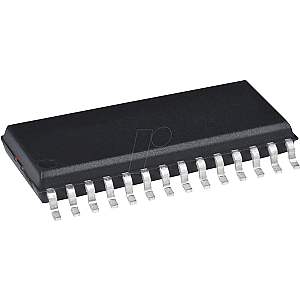

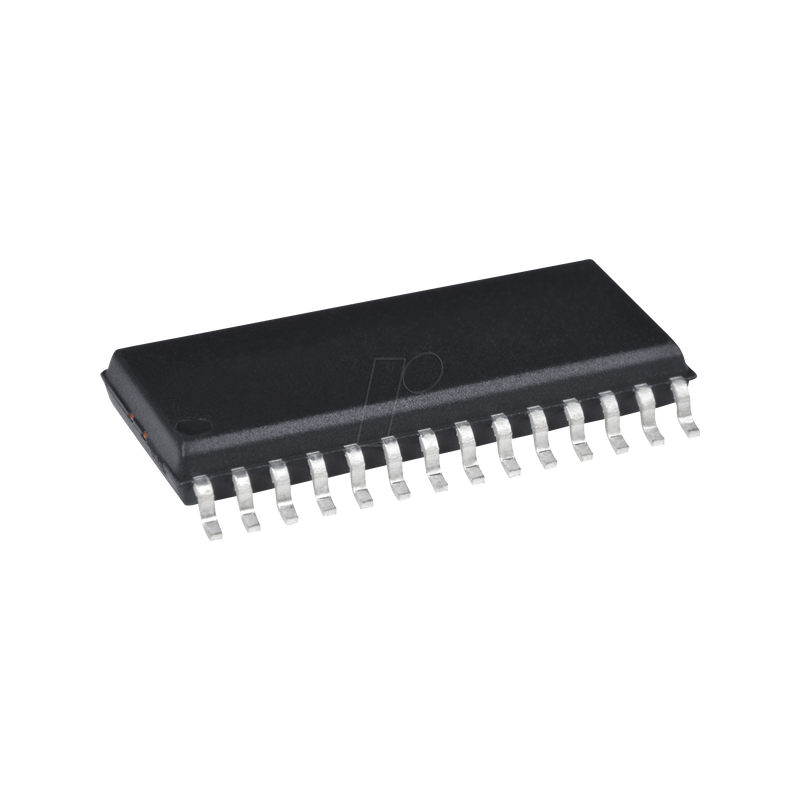

8-Bit-PICmicro Mikrocontroller, 7 KB, 32 MHz, SO-28

28-Pin 8-Bit Advanced Analog Flash Microcontroller

Hochleistungs-RISC-CPU:
- Nur 49 Anweisungen
- Betriebsgeschwindigkeit:
- DC - 32 MHz Takteingang
- DC - 125 ns Befehlszyklus
- Unterbrechungsmöglichkeit mit automatischer Kontextspeicherung
- 16-stufiger tiefer Hardware-Stapel mit optionaler Überlauf-/Unterlauf-Rücksetzung
- Direkter, indirekter und relativer Adressierungsmodus:
- Zwei vollständige 16-Bit-File-Select-Register (FSRs)
- FSRs können Programm- und Datenspeicher lesen

Allgemeine Mikrocontroller-Eigenschaften:
- Stromsparender Sleep-Modus
- Einschalt-Rückstellung (POR)
- Einschalt-Timer (PWRT)
- Oszillator-Startzeitgeber (OST)
- Brown-out Reset (BOR) mit wählbarem Auslösepunkt
- Erweiterter Watchdog-Timer (WDT)
- Serielle schaltungsinterne ProgrammierungTM (ICSPTM)
- In-Circuit-Debug (ICD)
- Erweiterte Niederspannungs-Programmierung (LVP)
- Betriebsspannungsbereich:
- 1,8V bis 3,6V (PIC16LF1782/3)
- 2,3V bis 5,5V (PIC16F1782/3)

Speichermerkmale:
- Bis zu 4 KB Flash-Programmspeicher:
- Selbstprogrammierbar unter Software-Steuerung
- Programmierbarer Code-Schutz
- Programmierbarer Schreibschutz
- 256 Bytes Daten-EEPROM
- Bis zu 512 Byte RAM

Extreme Low-Power Management PIC16LF1782/3 mit XLP:
- Ruhemodus: 50 nA @ 1,8V, typisch
- Watchdog-Zeitgeber: 500 nA @ 1,8V, typisch
- Zeitgeber1 Oszillator: 500 nA bei 32 kHz
- Betriebsstrom:
- 8µA bei 32 kHz, 1,8V, typisch
- 32µA/MHz @ 1,8V, typisch

Hochleistungs-PWM-Regler:
- Zwei programmierbare PSMC-Module (Programmable Switch Mode Controller)

Analoge periphere Merkmale:
- Analog-Digital-Wandler (ADC):
- Vollständig differentieller 12-Bit-Wandler
- Bis zu 75 ksps Umwandlungsrate
- 11 unsymmetrische Kanäle
- 5 differentielle Kanäle
- 8-Bit-Digital-Analog-Wandler (DAC)
- Drei Hochgeschwindigkeits-Komparatoren
- Zwei Operationsverstärker:
- Rail-to-Rail-Ein-/Ausgänge
- Festspannungs-Referenz (FVR):
- 1,024V, 2,048V und 4,096V Ausgangspegel
- Interne Verbindung zum ADC, Komparatoren und DAC

I/O Merkmale:
- 25 E/A-Pins und 1 Nur-Eingangs-Pin

Digitale periphere Merkmale:
- Timer0: 8-Bit-Timer/Zähler mit 8-Bit
- Erweiterter Timer1: 16-Bit-Timer/-Zähler mit Vorteiler
- Timer2: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Postskalierer
- Zwei Erfassungs-/Vergleichs-/PWM-Module (CCP):
- 16-Bit-Erfassung, maximale Auflösung 12,5 ns
- 16-Bit-Vergleich, maximale Auflösung 31,25 ns
- 10-Bit-PWM, maximale Frequenz 32 kHz
- Master-Synchroner-Seriell-Anschluss (SSP) mit SPI und I2CTM
- Erweitertes Universal-Synchron-Asynchron Empfänger-Sender (EUSART):
- RS-232-, RS-485- und LIN-kompatibel
