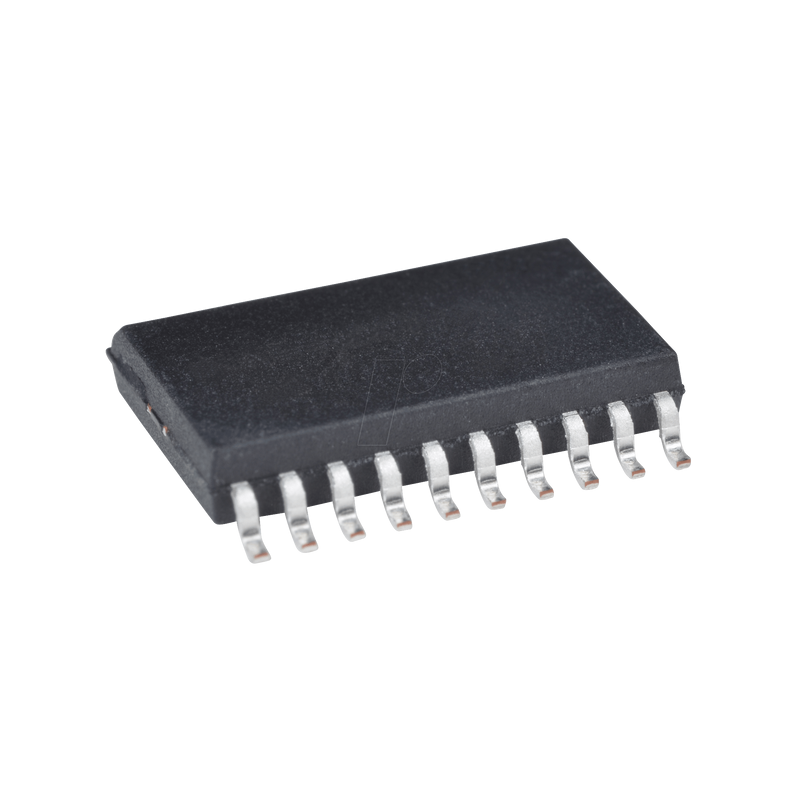

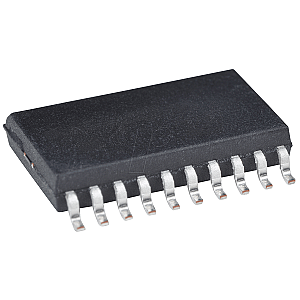

8-Kanal-Treiber mit Überstromschutz, 35 V, 500 mA, SOIC-20W

DABIC-5 8-Kanal-Quellentreiber mit Überstromschutz

Beschreibung:
Der Treiber UDN2987LW-6 bietet Überstromschutz für jeden seiner acht Sourcing-Ausgänge und wird als Schnittstelle zwischen Standard-Low-Level-Logik und Relais, Motoren, Magnetspulen, LEDs und Glühlampen verwendet. Dieser Baustein enthält eine thermische Abschaltung und Ausgangs-Transientenschutz-/Klemmdioden zur Verwendung mit Haltespannungen bis 35 V. Bei diesem Treiber enthält jeder Kanal eine Verriegelung, um diesen Kanal abzuschalten, wenn der maximale Kanalstrom überschritten wird. Alle Kanäle werden deaktiviert, wenn die thermische Abschaltung aktiviert wird. Ein gemeinsamer FAULT-Ausgang wird verwendet, um entweder die thermische Abschaltung des Chips oder einen Überstromzustand anzuzeigen. Alle Ausgänge werden aktiviert, indem der gemeinsame OE/R-Eingang auf High gezogen wird. Wenn OE/¯R niedrig ist, werden alle Ausgänge gesperrt und die acht Verriegelungen zurückgesetzt. Die OE/¯R-Funktion kann besonders während des Einschaltens wichtig sein, um zu verhindern, dass erdfreie Eingänge die Ausgänge einschalten. Unter normalen Betriebsbedingungen liefert jeder der acht Ausgänge bei einer Umgebungstemperatur von 25°C und einer Versorgungsspannung von 35 V kontinuierlich mehr als 100 mA. Die Überstromfehlerschaltung schützt den Baustein bei Versorgungsspannungen von bis zu 30 V vor Kurzschlüssen gegen Erde. Die Eingänge sind mit 5 und 12 V-Logiksystemen kompatibel: TTL, Schottky TTL, DTL, PMOS und CMOS. In allen Fällen wird der Ausgang durch einen aktiven hohen Eingangspegel auf ON geschaltet. Im Vergleich zu den Vorgängerbausteinen hat der UDN2987LW-6 einen wesentlich schnelleren TPHL (typisch 200 ns) und eine niedrigere Treiberversorgungsspannung (4,75 V), was die Verwendung von 5-V-Logik ermöglicht. Der UDN2987LW-6 wird in einem 20-poligen Small-Outline (SOIC-W)-Kunststoffgehäuse geliefert. Alle Gehäuse sind bleifrei (Pb), mit 100% Mattetin-Leiterrahmenplattierung.

Merkmale:
- 4,75 bis 35 V Treiber-Versorgungsspannung
- Ausgang aktivieren/deaktivieren (OE/R)
- 350 mA Ausgangsquellenstrom
- Überstromschutz
- Dioden mit interner Erdungsklemme
- Ausgangs-Durchbruchspannung mindestens 35 V
- TTL-, DTL-, PMOS- oder CMOS-kompatible Eingänge
- Interne thermische Abschaltung (TSD)
