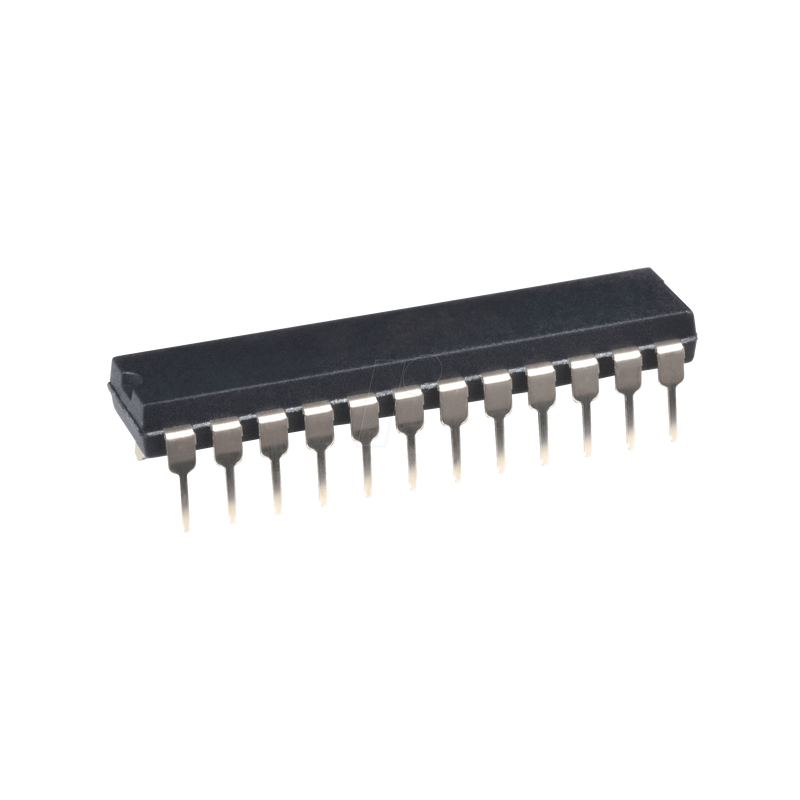

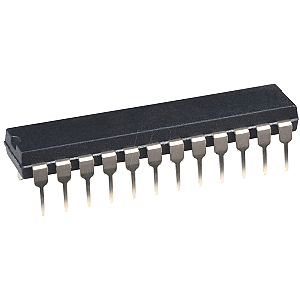

8-Digit LED Display-Treiber, Konstantstromregler, DIL-24

Treiber für seriell angeschlossene, 8-stellige LED-Anzeigen

Beschreibung
Die MAX7219/MAX7221 sind kompakte, serielle Ein-/Ausgangs-Gleichkathoden-Displaytreiber, die Mikroprozessoren (µPs) mit numerischen 7-Segment-LED-Anzeigen mit bis zu 8 Ziffern, Balkenanzeigen oder 64 einzelnen LEDs verbinden. Auf dem Chip befinden sich ein BCD-Code-B-Decoder, Multiplex-Scan-Schaltkreise, Segment- und Zifferntreiber und ein statischer 8x8-RAM, der jede Ziffer speichert. Es ist nur ein externer Widerstand erforderlich, um den Segmentstrom für alle LEDs einzustellen. Der MAX7221 ist mit SPI™, QSPI™ und Microwire™ kompatibel und verfügt über Segmenttreiber mit begrenzter Anstiegsgeschwindigkeit, um die EMI zu reduzieren. Eine bequeme serielle 3-Draht-Schnittstelle ermöglicht den Anschluss an alle gängigen µPs. Einzelne Ziffern können adressiert und aktualisiert werden, ohne dass die gesamte Anzeige neu beschrieben werden muss. Bei den MAX7219/MAX7221 kann der Benutzer auch Code-B-Decodierung oder keine Decodierung für jede Ziffer wählen. Die Bausteine enthalten einen 150µA Abschaltmodus mit niedrigem Stromverbrauch, analoge und digitale Helligkeitssteuerung, ein Scanlimit-Register, das dem Benutzer die Anzeige von 1 bis 8 Ziffern ermöglicht, und einen Testmodus, der alle LEDs einschaltet.

Merkmale
- Serielle 10MHz-Schnittstelle
- Steuerung einzelner LED-Segmente
- Decodierung/Nicht-Decodier-Stellenauswahl
- 150µA Abschaltung bei niedriger Leistung (Daten werden aufbewahrt)
- Digitale und analoge Helligkeitsregelung
- Anzeige wird beim Einschalten ausgeblendet
- Ansteuerungs-Gleichkathoden-LED-Anzeige
- Schwankungsratenbegrenzte Segmenttreiber für niedrigere EMI (MAX7221)
- SPI, QSPI, serielle Mikrodraht-Schnittstelle (MAX7221)
- 24-polige DIP- und SO-Pakete

Anwendungen
- Balkendiagramm-Anzeigen
- 7-Segment-Anzeigen
- Industrielle Steuerungen
- Panel-Messgeräte
- LED-Matrix-Anzeigen
