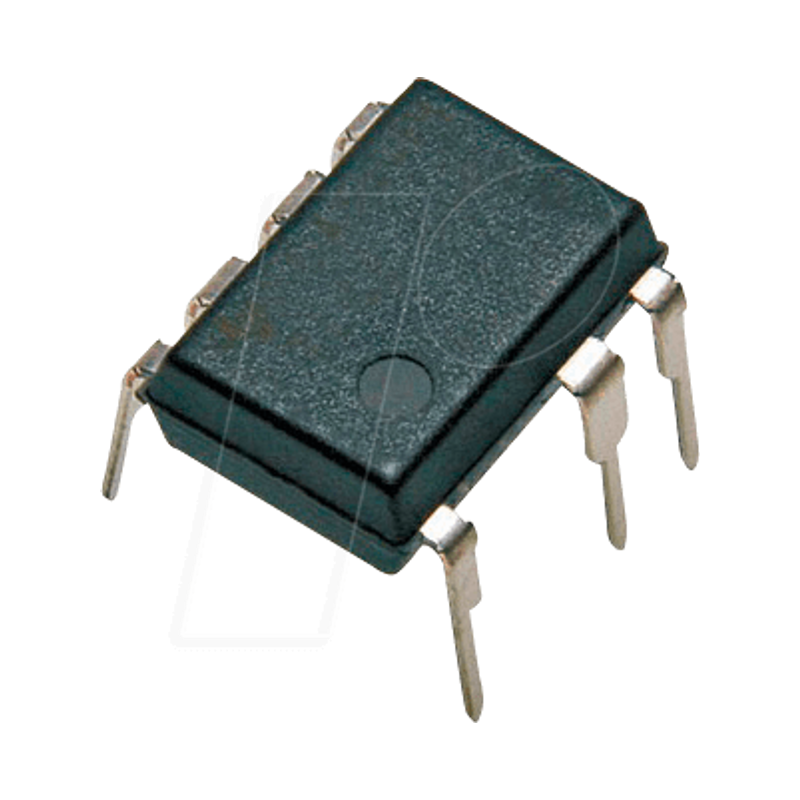

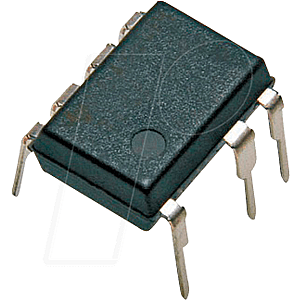

AC/DC-Wandler, CV/CC, 85 - 265 V, 3,3W, DIP-8-7

LNK613-616 LinkSwitch-II-Familie
Energieeffizienter, präziser CV/CC-Umschalter für Adapter und Ladegeräte

Produkt-Highlights
Stark vereinfachte CV/CC-Wandler
o Eliminiert den Optokoppler und alle sekundären CV/CC-Steuerkreise
o Eliminiert alle Regelkreis-Kompensationsschaltungen

Erweiterte Leistungsmerkmale
o Kompensiert die Induktivitätstoleranzen von Transformatoren
o Kompensiert Schwankungen der Eingangsspannung
o Kompensiert den Spannungsabfall im Kabel (Serie LNK61X)
o Kompensiert externe Temperaturschwankungen des Bauteils
o Sehr enge IC-Parametertoleranzen durch proprietäre Trimmtechnologie
o Frequenzzittern reduziert die Kosten für EMI-Filter erheblich
o Noch engere Leistungstoleranzen durch externe Widerstandsauswahl/-abgleiche erreichbar

Erweiterte Schutz-/Sicherheitsfunktionen
o Der automatische Wiederanlaufschutz reduziert die abgegebene Leistung bei Ausgangskurzschluss und Regelkreisfehlern (offene und kurzgeschlossene Komponenten) um >95%.
o Hysteretische thermische Abschaltung - die automatische Rückgewinnung reduziert die Rückkehr der Stromversorgung aus dem Feld
o Erfüllt die HV-Kriechstromanforderungen zwischen Drain und allen anderen Pins sowohl auf der Leiterplatte als auch am Gehäuse

EcoSmart® - Energieeffizient
o Erfüllt mühelos alle globalen Energieeffizienzbestimmungen
o Leerlaufleistung <200 mW bei 230 VAC und bis unter 30 mW mit optionaler externer Vorspannung
o Ein/Aus-Regelung sorgt für konstanten Wirkungsgrad bis hin zu sehr leichten Lasten - ideal für die CEC- und ENERGY STAR 2.0-Vorschriften
o Keine Strommesswiderstände - maximiert die Effizienz

Grünes Paket
o Halogenfreie und RoHS-konforme Verpackung

Anwendungen
o Ladegeräte für Handys/Schnurlostelefone, PDAs, MP3/tragbare Audiogeräte, Adapter, LED-Treiber, etc.

Beschreibung
Der LinkSwitch-II vereinfacht das Design von CV/CC-Ladegeräten mit niedrigem Stromverbrauch drastisch, indem er einen Optokoppler und eine sekundäre Steuerschaltung überflüssig macht. Der Baustein führt eine revolutionäre Steuertechnik ein, die eine sehr enge Ausgangsspannungs- und Stromregelung ermöglicht und Toleranzen des Transformators und der internen Parameter zusammen mit den Schwankungen der Eingangsspannung kompensiert. Der Baustein enthält einen 700 V-Leistungs-MOSFET, eine neuartige On/Off-Steuerungszustandsmaschine, eine geschaltete Hochspannungsstromquelle für die Selbstvorspannung, Frequenzjittering, zyklusweise Strombegrenzung und eine hysteretische thermische Abschaltschaltung auf einem monolithischen IC.
