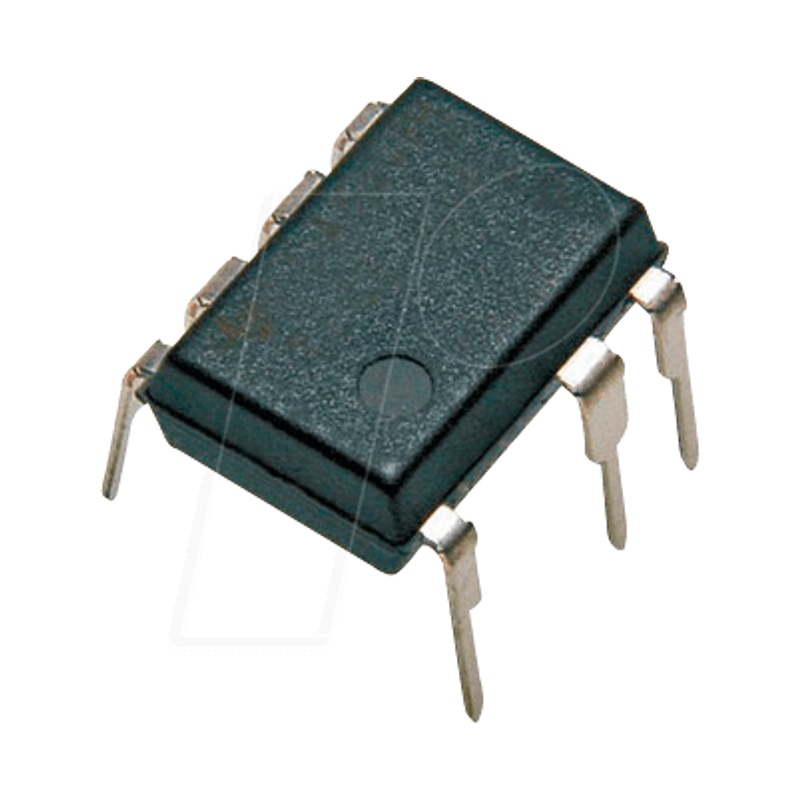

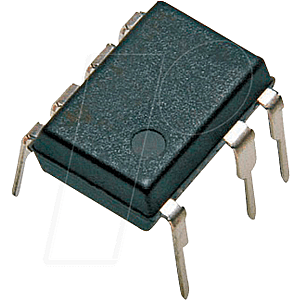

AC/DC-Wandler, CV/CC, 85 - 265 V, 5,5W, DIP-8B-7

LinkSwitch®-Familie
Energieeffizienter, CV- oder CV/CC-Umschalter für sehr preiswerte Adapter und Ladegeräte

Produkt-Highlights
Kostengünstiger Ersatz für Linear/RCC
o Geringste Kosten und Komponentenanzahl, Konstantspannungs- (CV) oder Konstantspannungs-/Konstantstromlösung (CV/CC)
o Extrem einfacher Schaltungsaufbau
o Bis zu 75% leichtere Stromversorgung reduziert die Versandkosten
o Primärbasierte CV/CC-Lösung eliminiert 10 bis 20 sekundäre Komponenten für niedrige Systemkosten
o Kombinierte Funktionen für Primärklemme, Rückmeldung, IC-Versorgung und Schleifenausgleich - minimiert externe Komponenten
o Vollständig integrierter Auto-Restart für Kurzschluss- und Open-Loop-Fehlerschutz - spart Kosten für externe Komponenten
o 42 kHz-Betrieb vereinfacht die Konstruktion von EMI-Filtern

Deutlich höhere Leistung gegenüber Linear/RCC
o Universeller Eingangsbereich ermöglicht weltweiten Einsatz
o Bis zu 70 % weniger Verlustleistung - reduziert das Gehäuse nennenswerte Größe
o CV/CC-Ausgangskennlinie ohne sekundäre Rückführung
o Thermischer und Strombegrenzungsschutz auf Systemebene
o Erfüllt alle Anforderungen für Single Point Failure mit nur einem zusätzlichen Klemmkondensator
o Kontrollierter Strom im CC-Bereich sorgt für einen inhärenten Softstart
o Optionale Opto-Rückführung verbessert die Genauigkeit der Ausgangsspannung

EcoSmart®- Extrem energieeffizient
o Verbrauch <300 mW bei 265 VAC Eingang ohne Last
o Erfüllt die Anforderungen der kalifornischen Energiekommission (CEC), des Energy Star und der EU
o Keine Strommesswiderstände - maximiert den Wirkungsgrad

Anwendungen
o Linearer Transformatorersatz in allen ?3 W-Anwendungen
o Ladegeräte für Handys, Schnurlostelefone, PDAs, digitale Kameras, MP3/tragbare Audiogeräte, Rasierapparate, etc.
o Haushaltsgeräte, weiße Ware und Unterhaltungselektronik
o LED-Beleuchtungsanwendungen mit konstantem Ausgangsstrom
o TV-Standby und andere Hilfsgeräte

Beschreibung
LinkSwitch wurde speziell entwickelt, um lineare Transformator/RCC-Ladegeräte und Adapter mit geringerem Stromverbrauch bei gleichen oder niedrigeren Systemkosten mit viel höherer Leistung und Energieeffizienz zu ersetzen. LinkSwitch stellt eine revolutionäre, patentierte Topologie für das Design von Schaltnetzteilen mit geringer Leistung vor, die mit der Einfachheit und den niedrigen Kosten von Linearadaptern konkurriert und ein viel kleineres, leichteres und attraktiveres Gehäuse im Vergleich zum traditionellen "Brick" ermöglicht. Mit einem Wirkungsgrad von bis zu 75 % und <300 mW Leerlaufleistung kann eine LinkSwitch-Lösung dem Endanwender gegenüber einem linearen Design genug Energie sparen, um die vollen Kosten für die Stromversorgung in weniger als einem Jahr vollständig zu amortisieren. LinkSwitch integriert einen 700-V-Leistungs-MOSFET, PWM-Steuerung, Hochspannungsstart, Strombegrenzung und thermische Abschaltung auf einem monolithischen IC.
