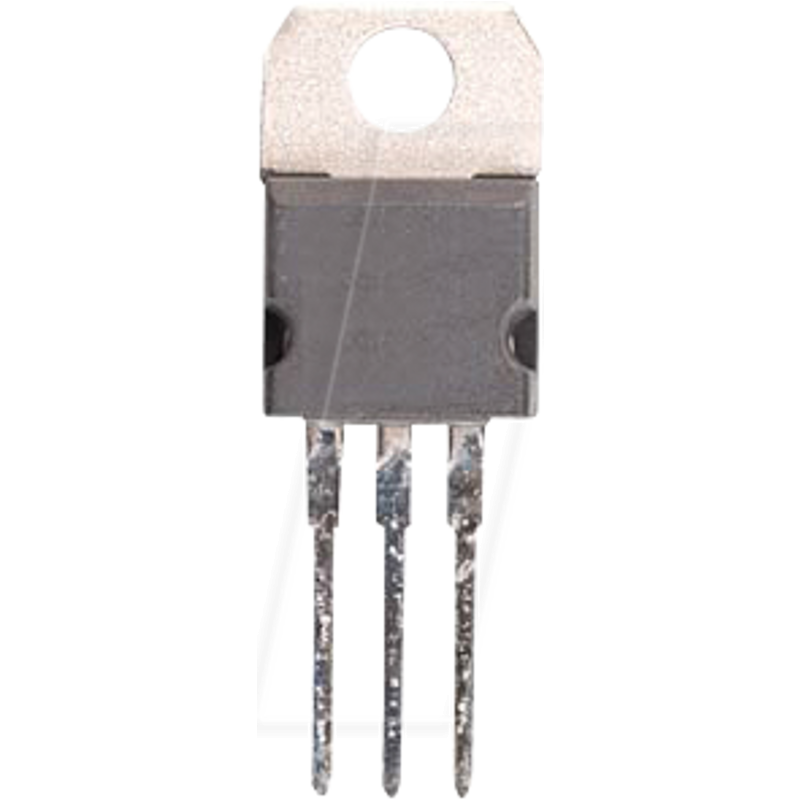

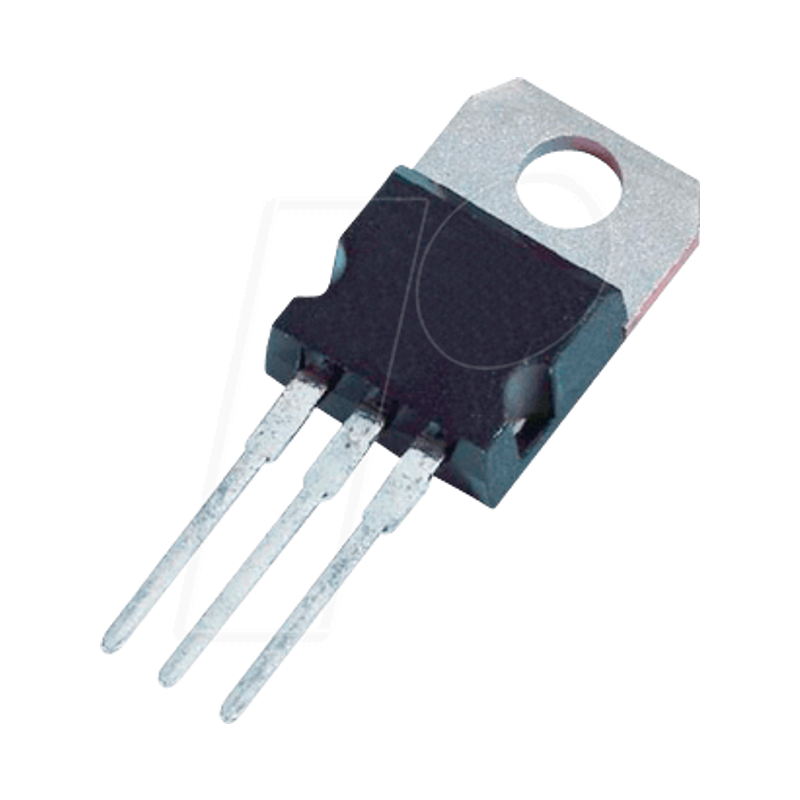

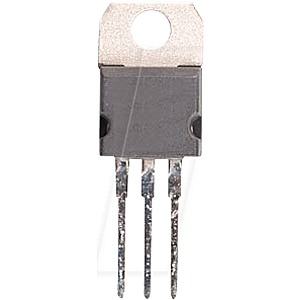

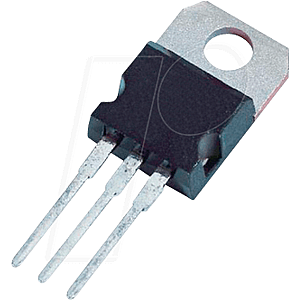

AC/DC-Offline-PWM-Schalter, 85-265 VAC, 150W, TO-220

TOP221-227 TOPSwitch-II-Familie
Drei-Terminal Off-line PWM-Schalter

Produkt-Highlights
- Niedrigste Kosten, geringste Anzahl von Komponenten Schalter Lösung
- Kostengünstig mit Linearen über 5W
- Sehr geringe AC/DC-Verluste - bis zu 90% Wirkungsgrad
- Eingebautes Auto-Restart und Strombegrenzung
- Verriegelung Thermische Abschaltung zum Schutz der Systemebene
- Implementiert Flyback-, Vorwärts-, Boost- oder Buck-Topologie
- Arbeitet mit Primär- oder Opto-Rückmeldung
- Stabil im diskontinuierlichen oder kontinuierlichen Leitungsmodus
- Registerkarte "Quelle angeschlossen" für niedrige EMI
- Einfachheit der Schaltung und Design-Tools reduzieren die Zeit bis zur Markteinführung

Beschreibung
Die zweite Generation der TOPSwitch-II-Familie ist kostengünstiger und bietet einige Verbesserungen gegenüber der ersten Generation der TOPSwitch-Familie. Die TOPSwitch-II Familie erweitert den Leistungsbereich von 100W bis 150W für 100/115/230 VAC Eingang und von 50W bis 90W für 85-265 VAC Universaleingang. Dies bringt Vorteile der TOPSwitch-Technologie für viele neue Anwendungen, z.B. TV, Monitor, Audio-Verstärker, etc. Viele signifikante Schaltungsverbesserungen, die die Empfindlichkeit gegenüber Platinenlayout und Leitungstransienten reduzieren, machen das Design jetzt noch einfacher. Die Standard 8L PDIP-Gehäuseoption reduziert die Kosten bei Anwendungen mit geringerem Stromverbrauch und hohem Wirkungsgrad. Der interne Leadframe dieses Gehäuses nutzt sechs seiner Pins, um die Wärme vom Chip direkt auf die Platine zu übertragen, wodurch die Kosten für einen Kühlkörper entfallen. Der TOPSwitch vereint alle für ein Schaltmodus-Steuersystem erforderlichen Funktionen in einem monolithischen IC : Leistungs-MOSFET, PWM-Controller, Hochspannungs-Startschaltung, Schleifenkompensation und Fehlerschutzschaltung.
