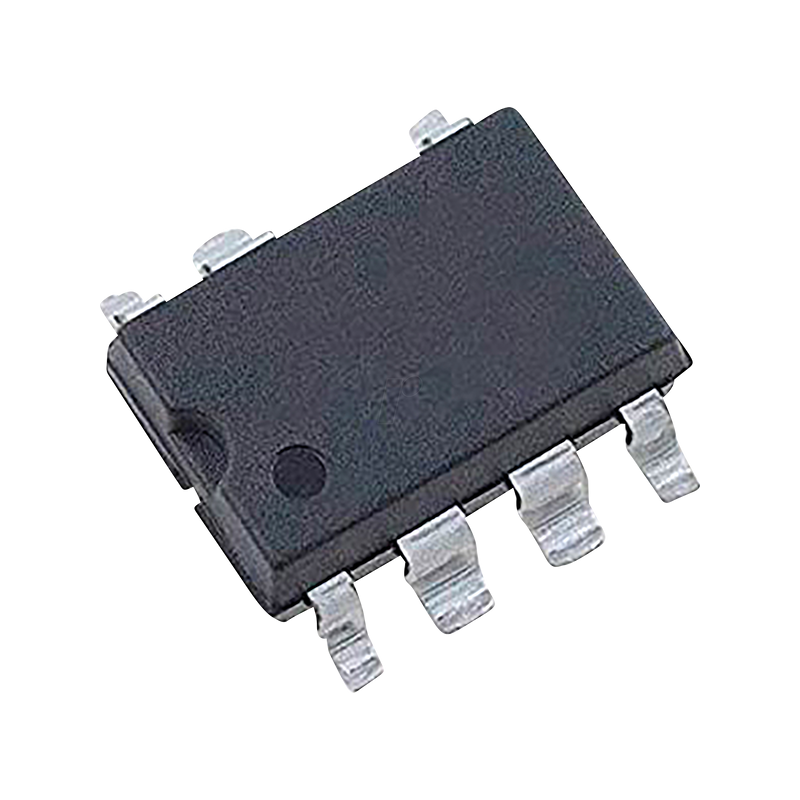

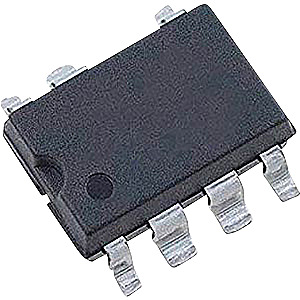

AC/DC-Offline-Schalter, 85-265 VAC, 11W, SMD-8B-7

TNY274-280 TinySwitch®-Familie
Energieeffizienter Offline-Switcher mit erhöhter Flexibilität und erweitertem Leistungsbereich

Produkt-Highlights
Geringste Systemkosten bei erhöhter Flexibilität
- Einfache EIN/AUS-Regelung, keine Schleifenkompensation erforderlich.
- Wählbare Stromgrenze durch BP/M-Kondensatorwert
- Höhere Strombegrenzung erweitert die Spitzenleistung oder, bei Open-Frame-Anwendungen, die maximale Dauerleistung
- Untere Strombegrenzung verbessert den Wirkungsgrad in geschlossenen Adaptern/Ladegeräten
- Ermöglicht eine optimale TinySwitch-III-Auswahl durch Austausch von Geräten ohne weitere Schaltungsänderung
- Enge I2f-Parametertoleranz reduziert die Systemkosten
- Maximiert die Leistungsabgabe von MOSFETs und Magneten
- Minimiert die maximale Überlastleistung und reduziert die Kosten für Transformator, Primärklemme und Sekundärkomponenten
- ON-Zeit-Verlängerung - erweitert den Regelbereich/Haltezeit bei niedrigen Leitungslängen, um die Eingangsmassenkapazität zu reduzieren
- Selbstvorspannung: keine Vorspannungswicklung oder Vorspannungskomponenten
- Frequenzzittern reduziert die Kosten für EMI-Filter
- Pinbelegung vereinfacht den Kühlkörper auf der Leiterplatte
- SOURCE Pins sind elektrisch leise für niedrige EMI

Erweiterte Sicherheit und Zuverlässigkeitsmerkmale
- Präziser hysteretischer thermischer Abschaltschutz mit automatischer Wiederherstellung macht eine manuelle Rückstellung überflüssig
- Verbesserter automatischer Wiederanlauf liefert <3% der maximalen Leistung bei Kurzschluss und Leerlauffehler
- Abschaltung der Ausgangsüberspannung mit optionaler Zener
- Schwellenwert für die Erkennung von Leitungsunterspannung, der mit einem einzigen optionalen Widerstand eingestellt wird
- Sehr geringe Bauteilanzahl erhöht die Zuverlässigkeit und ermöglicht ein einseitiges Leiterplattenlayout
- Die hohe Bandbreite ermöglicht ein schnelles Einschalten ohne Überschwingen und ein hervorragendes Ansprechverhalten bei transienter Last
- Erweiterte Kriechstrecke zwischen DRAIN und allen anderen Pins verbessert die Zuverlässigkeit im Feld

EcoSmart®- Extrem energieeffizient
- Erfüllt mühelos alle globalen Energieeffizienzvorschriften
- Leerlauf <150 mW bei 265 VAC ohne Vorspannungswicklung, <50 mW mit Vorspannungswicklung
- ON/OFF-Regelung sorgt für konstanten Wirkungsgrad bis hin zu sehr leichten Lasten - ideal für die vorgeschriebenen CEC-Vorschriften und 1 W PC-Standby-Anforderungen

Anwendungen
- Ladegeräte/Adapter für Handys/Schnurlostelefone, PDAs, Digitalkameras, MP3/Portable Audio, Rasierer, etc.
- PC-Standby und andere Hilfsgeräte
- DVD/PVR und andere stromsparende Set-Top-Decoder
- Lieferungen für Geräte, Industrieanlagen, Messtechnik, etc.

Beschreibung
Der TinySwitch-III enthält einen 700 V Power-MOSFET, einen Oszillator, eine geschaltete Hochspannungsstromquelle, eine Strombegrenzung (vom Benutzer wählbar) und eine thermische Abschaltung. Die IC-Familie verwendet ein EIN/AUS-Steuerungsschema und bietet eine gestalterisch flexible Lösung mit niedrigen Systemkosten und erweiterter Leistungsfähigkeit.
