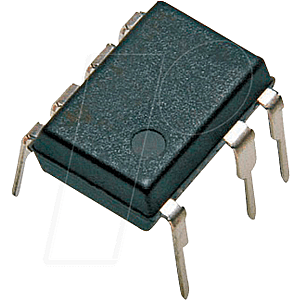

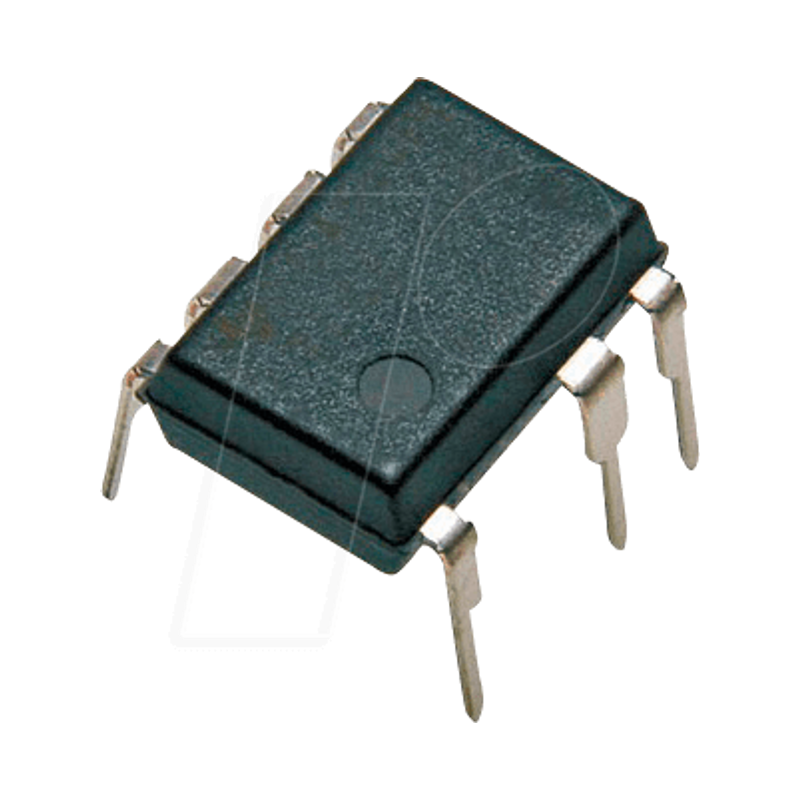

AC/DC offline switch, 85-265 VAC, 4W, DIP-8B-7

LinkSwitch-XT-Familie

Energieeffizienter, stromsparender Off-Line-Schalter-IC

Produkt-Highlights
Optimiert für geringste Systemkosten
- Proprietäre IC-Trimm- und Transformator-Konstruktionstechniken ermöglichen Clampless™ Designs mit LNK362 für niedrigere Systemkosten, eine geringere Anzahl von Komponenten und einen höheren Wirkungsgrad
- Vollständig integrierter automatischer Wiederanlauf für Kurzschluss- und Leerlaufschutz
- Selbstvorgespannte Versorgung - spart die Hilfswicklung des Transformators und die damit verbundenen Vorspannungsversorgungskomponenten
- Frequenzzittern reduziert die EMI erheblich
- Erfüllt die HV-Kriechstromanforderungen zwischen DRAIN und allen anderen Pins sowohl auf der Leiterplatte als auch am Gehäuse
- Schalterlösung mit niedrigster Komponentenzahl

Eigenschaften Überlegener als Linear/RCC
- Präziser hysteretischer thermischer Abschaltschutz - automatische Wiederherstellung verbessert die Zuverlässigkeit im Feld
- Universeller Eingangsbereich ermöglicht weltweiten Einsatz
- Einfache EIN/AUS-Regelung, keine Schleifenkompensation erforderlich
- Eliminiert die Vorspannungswicklung - einfacher und kostengünstiger Transformator
- Sehr geringe Komponentenanzahl - höhere Zuverlässigkeit und einseitige Leiterplatte
- Der automatische Wiederanlauf reduziert die gelieferte Leistung um 95% bei Kurzschluss und Leerlauffehler
- Die hohe Bandbreite ermöglicht ein schnelles Einschalten ohne Überschwingen und ein hervorragendes transientes Lastverhalten

EcoSmart®- Extrem energieeffizient
- Erfüllt problemlos alle globalen Energieeffizienzvorschriften ohne zusätzliche Komponenten
- Leerlaufverbrauch <300 mW ohne Vorspannungswicklung bei 265 VAC Eingang (<50 mW mit Vorspannungswicklung)
- ON/OFF-Regelung bietet konstanten Wirkungsgrad bis sehr leichte Lasten - ideal für verbindliche CEC-Vorschriften

Anwendungen
- Ladegeräte/Adapter für Handys/Schnurlostelefone, PDAs, digitale
Kameras, MP3/tragbare Audioplayer und Rasierapparate
- Lieferungen für Geräte, Industrieanlagen und Messtechnik

Beschreibung
Der LinkSwitch-XT enthält einen 700-V-Leistungs-MOSFET, einen Oszillator, ein einfaches EIN/AUS-Steuerschema, eine geschaltete Hochspannungsstromquelle, Frequenz-Jittering, zyklusweise Strombegrenzung und eine thermische Abschaltschaltung auf einem monolithischen IC. Die Start- und Betriebsleistung wird direkt vom DRAIN-Pin abgeleitet, wodurch eine Vorspannungswicklung und die damit verbundene Schaltung überflüssig wird.
