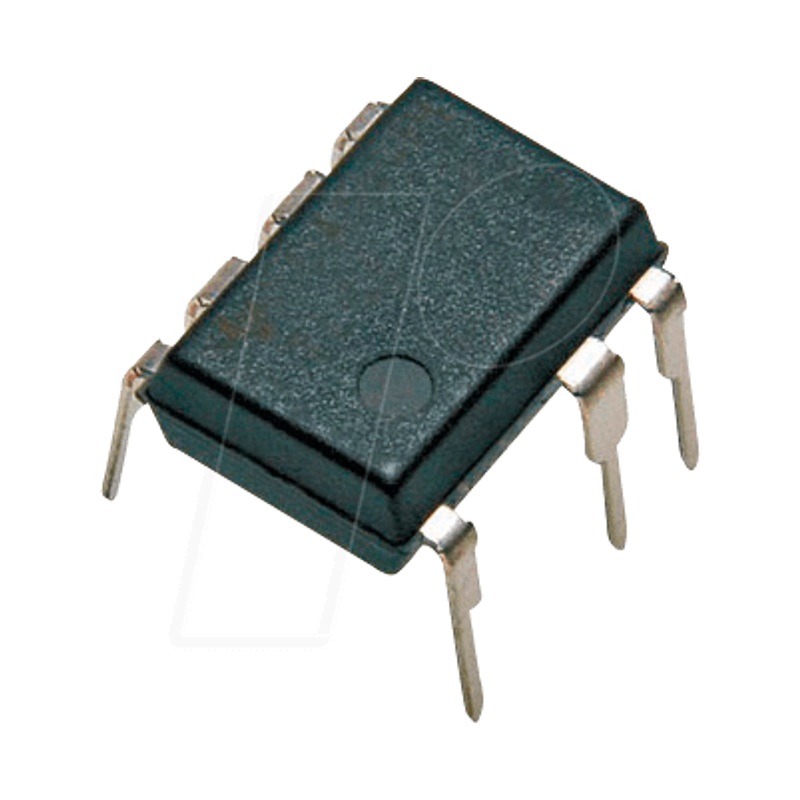

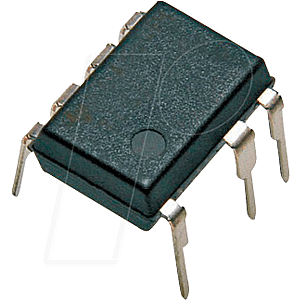

AC/DC-Offline-Schalter, LP, 85-265 VAC, 2-5W, DIP-8B-7

TNY253/254/255 TinySwitch®-Familie
Energieeffiziente, stromsparende Offline-Schalter

Produkt-Highlights
Niedrigste Kosten, Low Power Switcher Lösung
- Geringere Kosten als RCC, diskrete PWM und andere integrierte/hybride Lösungen
- Kostengünstiger Ersatz für sperrige Linearadapter
- Niedrigste Komponentenanzahl
- Einfache EIN/AUS-Steuerung - keine Kompensationseinrichtungen
- Keine Vorspannungswicklung - einfacher und kostengünstiger Transformator
- Ermöglicht einfache RC-Typ EMI-Filter für bis zu 2 W vom Universaleingang oder 4 W vom 115 VAC-Eingang

Extrem energieeffizient
- Verbraucht nur 30/60 mW bei 115/230 VAC ohne Last
- Erfüllt die Anforderungen des Blauen Engels, Energy Star, Energy 2000 und 200 mW Europäische Anforderungen an den Standby-Betrieb von Mobiltelefonen
- Ideal für Handy-Ladegeräte, Standby-Stromversorgungen für PC, TV und VCR, Stromzähler und Schnurlostelefone.

Hohe Leistung zu niedrigen Kosten
- Hochspannungsversorgung - ideal für Ladegeräteanwendungen
- Sehr hohe Schleifenbandbreite sorgt für exzellentes Einschwingverhalten und schnelles Einschalten mit praktisch keinem Überschwingen
- Strombegrenzungsbetrieb lehnt Leitungsfrequenzwelligkeit ab
- Störungsfreier Ausgang, wenn der Eingang entfernt wird
- Eingebaute Strombegrenzung und thermischer Schutz
- 44 kHz Betrieb (TNY253/4) mit Snubber-Clamp reduziert EMI und Videorauschen in TVs & VCRs
- Arbeitet mit Optokoppler- oder Vorspannungs-Wicklungsrückführung

Beschreibung
Die TinySwitch-Familie verwendet ein bahnbrechendes Design, um die kostengünstigste, hocheffiziente Offline-Schalterlösung im Bereich von 0 bis 10 W anzubieten. Diese Bausteine integrieren einen 700 V Power-MOSFET, einen Oszillator, eine geschaltete Hochspannungsstromquelle, eine Strombegrenzung und eine thermische Abschaltschaltung. Sie starten und laufen mit der von der DRAIN-Spannung abgeleiteten Leistung, wodurch die Notwendigkeit einer Transformatorvorspannungswicklung und der zugehörigen Schaltung entfällt. Und dennoch verbrauchen sie im Leerlauf nur etwa 80 mW aus 265 VAC-Eingang. Ein einfaches EIN/AUS-Steuerungsschema macht auch die Notwendigkeit einer Schleifenkompensation überflüssig. Die TNY253 und TNY254 schalten bei 44 kHz, um die EMI zu minimieren und eine einfache Snubber-Klemme zur Begrenzung der DRAIN-Spike-Spannung zu ermöglichen. Gleichzeitig ermöglichen sie die Verwendung von kostengünstigen EE16-Kerntransformatoren, die bis zu 5 W liefern können. Der TNY253 ist identisch mit dem TNY254, mit Ausnahme der unteren Stromgrenze, die den Ausgangskurzschlussstrom für Anwendungen unter 2,5 W reduziert. Der TNY255 verwendet eine höhere Schaltfrequenz von 130 kHz, um bis zu 10 W aus dem gleichen kostengünstigen EE16-Kern für Anwendungen wie die PC-Standby-Versorgung zu liefern. Für Anwendungen unter 2,5 W kann ein EE13- oder EF13-Kern mit Sicherheitsabstandsspulenkörper verwendet werden. Durch das Fehlen einer Vorspannungswicklung entfällt in den meisten Anwendungen die Notwendigkeit des Abgriffs bzw. der Margen, wenn dreifach isolierter Draht für die Sekundärwicklung verwendet wird. Dies vereinfacht den Transformatorenbau und reduziert die Kosten.
