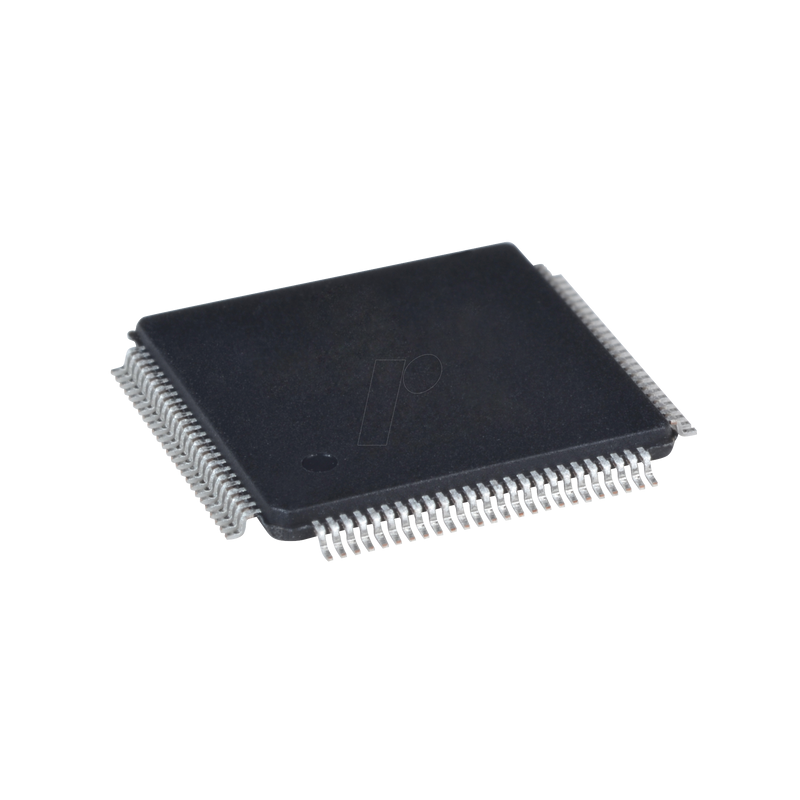

ARM Cortex M4, 2MB, 3,3V, LQFP-100

Die Bausteine STM32L4R5xx, STM32L4R7xx und STM32L4R9xx sind eine Familie von Ultra-Low-Power-Mikrocontrollern (STM32L4+ Serie), die auf dem leistungsstarken Arm® Cortex®-M4 32-Bit-RISC-Kern basieren. Sie arbeiten mit einer Frequenz von bis zu 120 MHz.

Der Cortex-M4-Core verfügt über eine Single-Precision-Floating-Point-Unit (FPU), die alle Arm® Single-Precision-Datenverarbeitungsbefehle und alle Datentypen unterstützt. Der Cortex-M4-Kern implementiert auch einen vollständigen Satz von DSP-Befehlen (digitale Signalverarbeitung) und eine Speicherschutzeinheit (MPU), die die Sicherheit der Anwendung erhöht.

Diese Bausteine enthalten Hochgeschwindigkeitsspeicher (2 MByte Flash-Speicher und 640 KByte SRAM), einen flexiblen externen Speicher-Controller (FSMC) für statische Speicher (für Bausteine mit Gehäusen von 100 Pins und mehr), zwei OctoSPI-Flash-Speicher-Schnittstellen (für alle Gehäuse verfügbar) und ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten, die an zwei APB-Busse, zwei AHB-Busse und eine 32-Bit-Multi-AHB-Busmatrix angeschlossen sind.

Die STM32L4Rxxx-Bausteine verfügen über mehrere Schutzmechanismen für eingebettete Flash-Speicher und SRAM: Ausleseschutz, Schreibschutz, Schutz vor dem Auslesen von proprietärem Code und eine Firewall.

Die Bausteine bieten einen schnellen 12-Bit-ADC (5 Msps), zwei Komparatoren, zwei Operationsverstärker, zwei DAC-Kanäle, einen internen Spannungsreferenzpuffer, eine Low-Power-RTC, zwei 32-Bit-Allzweck-Timer, zwei 16-Bit-PWM-Timer für die Motorsteuerung, sieben 16-Bit-Allzweck-Timer und zwei 16-Bit-Low-Power-Timer. Die Bausteine unterstützen vier digitale Filter für externe Sigma-Delta-Modulatoren (DFSDM). Darüber hinaus sind bis zu 24 kapazitive Messkanäle verfügbar.

Sie verfügen außerdem über Standard- und erweiterte Kommunikationsschnittstellen wie: vier I2Cs, drei SPIs, drei USARTs, zwei UARTs und ein Low-Power-UART, zwei SAIs, ein SDMMC, ein CAN, ein USB OTG Full-Speed, eine Kamera-Schnittstelle und ein DMA2D-Controller.

Die Bausteine arbeiten in den Temperaturbereichen -40 bis +85 °C (+105 °C Sperrschicht) und -40 bis +125 °C (+130 °C Sperrschicht) mit einer VDD-Spannungsversorgung von 1,71 bis 3,6 V bei Verwendung eines internen LDO-Reglers und einer VDD12-Spannungsversorgung von 1,05 bis 1,32 V bei Verwendung einer externen SMPS-Versorgung. Ein umfassender Satz von Stromsparmodi ermöglicht das Design von Anwendungen mit geringem Stromverbrauch.

Einige unabhängige Stromversorgungen werden unterstützt, wie z.B. ein unabhängiger analoger Versorgungseingang für ADC, DAC, OPAMPs und Komparatoren, ein dedizierter 3,3-V-Versorgungseingang für USB und bis zu 14 I/Os, die unabhängig bis auf 1,08 V versorgt werden können. Ein VBAT-Eingang ermöglicht die Sicherung der RTC und der Register. Dedizierte VDD12-Stromversorgungen können verwendet werden, um den internen LDO-Regler zu umgehen, wenn er an ein externes SMPS angeschlossen ist.
