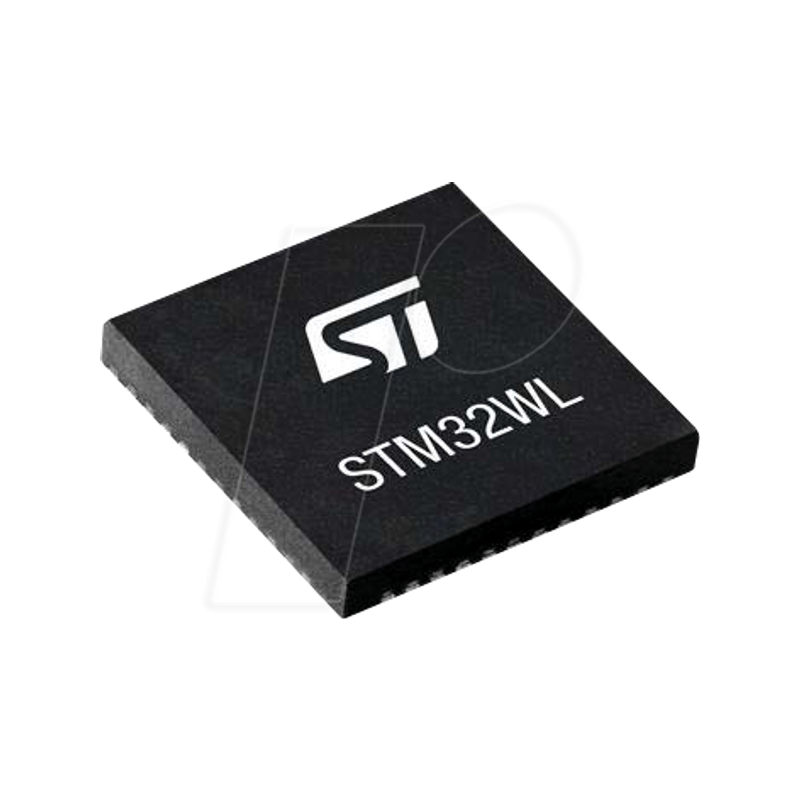

ARM-Cortex®-M4+M0 MCU, 32 bit, 1,8-3,6 V, 256 KB,UFQFPN-48

Multiprotokoll-LPWAN Dual-Core 32-bit Arm® Cortex®-M4/M0+ LoRa®, (G)FSK, (G)MSK, BPSK, bis zu 256KB Flash, 64KB SRAM

Beschreibung:
Die STM32WL55/54xx Long-Range-Wireless- und Ultra-Low-Power-Bausteine enthalten eine leistungsstarke und Ultra-Low-Power-LPWAN-konforme Funklösung, die folgende Modulationen ermöglicht: LoRa®, (G)FSK, (G)MSK und BPSK. Die LoRa®-Modulation ist nur im STM32WLx5xx verfügbar. Diese Geräte sind extrem stromsparend konzipiert und basieren auf dem leistungsstarken Arm® Cortex®-M4 32-Bit-RISC-Kern, der mit einer Frequenz von bis zu 48 MHz arbeitet. Dieser Kern implementiert einen vollständigen Satz von DSP-Befehlen. Ergänzt wird er durch einen Arm® Cortex®-M0+ Mikrocontroller. Beide Cores implementieren eine unabhängige Memory Protection Unit (MPU), die die Sicherheit der Anwendung erhöht.

Features
Funk
- Frequenzbereich: 150 MHz bis 960 MHz
- Modulation: LoRa®, (G)FSK, (G)MSK und BPSK
- RX-Empfindlichkeit:
-123 dBm für 2-FSK (bei 1,2 Kbit/s),
-148 dBm für LoRa® (bei 10,4 kHz, Spreizfaktor 12)
- Hohe Ausgangsleistung des Senders, programmierbar bis zu +22 dBm
- Sender niedrige Ausgangsleistung, programmierbar bis +15 dBm
- Konform mit den folgenden Hochfrequenzvorschriften wie ETSI EN 300 220,
EN 300 113, EN 301 166, FCC CFR 47 Part 15, 24, 90, 101 und der japanischen ARIB STD-T30, T-67, T-108
- Kompatibel mit standardisierten oder proprietären Protokollen wie LoRaWAN®, Sigfox™, W-MBus und mehr (vollständig offenes drahtloses System-on-Chip)

Ultra-Low-Power-Plattform
- 1,8 V bis 3,6 V Spannungsversorgung
- Temperaturbereich von -40 °C bis +105 °C
- Shutdown-Modus: 31 nA (VDD = 3 V)
- Standby-Betrieb (+ RTC): 360 nA (VDD = 3 V)
- Stop2 (+ RTC)-Modus: 1,07 µA (VDD = 3 V)
- Aktiv-Mode MCU: < 72 µA/MHz (CoreMark®)
- Aktiv-Modus RX: 4,82 mA
- Aktiv-Mode TX: 15 mA bei 10 dBm und 87 mA bei 20 dBm (LoRa® 125 kHz)

Kern
- 32-Bit Arm® Cortex®-M4 CPU
- Adaptiver Echtzeit-Beschleuniger (ART Accelerator) ermöglicht 0-Wait-State-Ausführung aus dem Flash-Speicher, Frequenz bis 48 MHz, MPU- und DSP-Befehle
- 1,25 DMIPS/MHz (Dhrystone 2.1)
- 32-Bit Arm®Cortex®-M0+ CPU
- Frequenz bis zu 48 MHz, MPU
- 0,95 DMIPS/MHz (Dhrystone 2.1)

Sicherheit und Identifikation
- Hardware-Verschlüsselung AES 256-Bit
- Echter Zufallszahlengenerator (RNG)
- Sektorschutz gegen Lese-/Schreiboperationen (PCROP, RDP, WRP)
- CRC-Berechnungseinheit
- Eindeutige Gerätekennung (64-Bit-UID gemäß IEEE 802-2001-Standard)
- 96-Bit eindeutige Chip-Kennung
- Hardware-Beschleuniger für öffentliche Schlüssel (PKA)
- Schlüssel-Management-Dienste
- Sichere Sub-GHz-MAC-Schicht
- Sicheres Firmware-Update (SFU)
- Sichere Firmware-Installation (SFI)

Versorgungs- und Reset-Management
- Hocheffizienter eingebetteter SMPS-Abwärtswandler
- SMPS-zu-LDO-Schalter
- Ultra-sicherer, stromsparender BOR (Brownout-Reset) mit 5 wählbaren Schwellenwerten
- POR/PDR mit extrem niedrigem Stromverbrauch
- Programmierbarer Spannungsdetektor (PVD)
- VBAT-Modus mit RTC und 20x32-Byte-Backup-Registern

Taktquellen
- 32-MHz-Quarzoszillator
- TCXO-Unterstützung: programmierbare Versorgungsspannung
- 32-kHz-Oszillator für RTC mit Kalibrierung
- Schneller interner 16 MHz RC-Oszillator mit Werkstrimmung (± 1 %)
- Interner Low-Power-RC mit 32 kHz
- Interner Multi-Speed-Low-Power 100 kHz bis 48 MHz RC
- PLL für CPU-, ADC- und Audio-Taktsignale

Speicher
- 256-Kbyte-Flash-Speicher
- 64-KByte-RAM
- 20x32-Bit Backup-Register
- Bootloader mit Unterstützung von USART- und SPI-Schnittstellen
- OTA (over-the-air) Firmware-Update fähig
- Sektorschutz gegen Lese-/Schreiboperationen

Reichhaltige analoge Peripherie (bis zu 1,62 V)
- 12-Bit-ADC 2,5 Msps, bis zu 16 Bit mit Hardware-Oversampling, Wandlungsbereich bis
bis zu 3,6 V
- 12-Bit-DAC, stromsparendes Sample-and-Hold
- 2x Ultra-Low-Power-Komparatoren

Systemperipherie
- Mailbox und Semaphoren für die Kommunikation zwischen Cortex®-M4- und Cortex®-M0+-Firmware

Controller
- 2x DMA-Controller (je 7 Kanäle), die ADC, DAC, SPI, I2C, LPUART, USART, AES und Timer unterstützen
- 2x USART (ISO 7816, IrDA, SPI)
- 1x LPUART (stromsparend)
- 2x SPI 16 Mbit/s (1 über 2 unterstützt I2S)
- 3x I2C (SMBus/PMBus™)
- 2x 16-Bit 1-Kanal-Timer
- 1x 16-Bit-4-Kanal-Timer (unterstützt Motorsteuerung)
- 1x 32-Bit-4-Kanal-Timer
- 3x 16-Bit-Ultra-Low-Power-Timer
- 1x RTC mit 32-Bit-Sub-Sekunden-Wakeup-Zähler
- 1x unabhängiger SysTick
- 1x unabhängiger Watchdog
- 1x Fenster-Watchdog

Bis zu 43 I/Os, die meisten 5 V-tolerant
Entwicklungsunterstützung
- Seriell-drahtgebundenes Debugging (SWD), JTAG
- Dual-CPU-Cross-Trigger-Fähigkeiten

Alle Gehäuse sind ECOPACK2-konform
