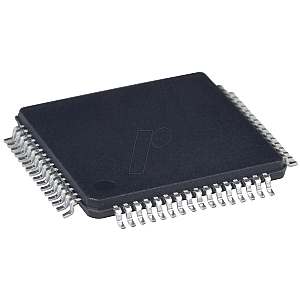

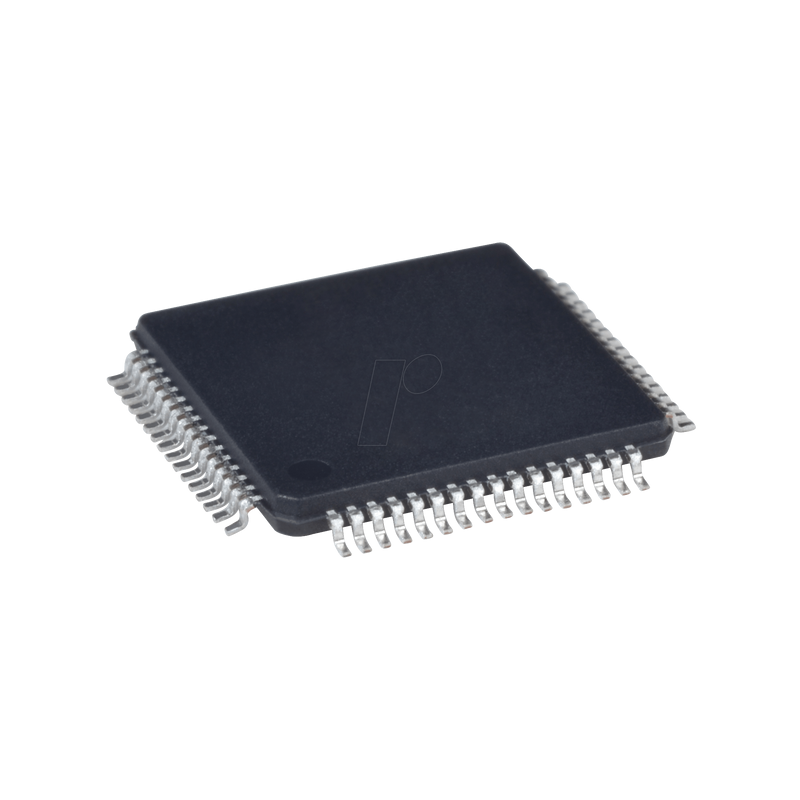

ARM7TDMI Mikrocontroller, 32-bit, 1,8 V, 64KB, 55MHz, LQFP-64

Zusammenfassung

Der ARM®-basierte SAM7S64 von Microchip ist ein Mitglied der SAM7S-Serie von Flash-Mikrocontrollern, die auf dem 32-Bit-ARM7TDMI-RISC-Prozessor basieren.
Er arbeitet mit einer maximalen Geschwindigkeit von 55MHz und verfügt über 32KB Flash-Speicher und 16KB SRAM.
Das Peripherieset umfasst ein Full-Speed-USB-Gerät und PHY mit 12Mbps, UART, zwei USARTs, TWI I2C), SPI, SSC, zwei PWM-Timer, drei 16-Bit-Timer, RTT, 8x10-Bit-ADC und 32 IO-Leitungen.
Er erreicht einen Einzelzyklus-Befehlszugriff vom eingebetteten Flash bei 27 MIPS.
Die mehrschichtige Busmatrix, mehrere SRAM-Bänke, PDC und DMA unterstützen parallele Aufgaben und maximieren den Datendurchsatz.
Der SAM7S64 arbeitet mit einer Spannung von 1,65V bis 3,6V und ist in 64-poligen LQFP- und QFN-Gehäusen erhältlich.

Zusätzliche Funktionen

- Kern
- ARM7TDMI® ARM® Thumb®-Prozessor 32-Bit-RISC-Architektur
- 16-Bit-Befehlssatz mit hoher Dichte
- EmbeddedICE™ In-Circuit-Emulation, Debug-Kommunikationskanal-Unterstützung

- Speicher
- 64 Kbytes, organisiert in 512 Seiten zu 128 Bytes (Single Plane)
- 16 Kbytes eingebettetes SRAM, Single-Cycle-Zugriff mit maximaler Geschwindigkeit
- Speicher-Kontroller
- Speicherschutz-Einheit

- System
- Eingebetteter 1,8V-Regler, Zeichnung bis zu 100 mA für den Kern und externe Komponenten
- Basierend auf Power-on-Reset-Zellen und einem ab Werk kalibrierten Brownout-Detektor mit geringem Stromverbrauch
- RC-Oszillator mit geringer Leistung, 3 bis 20 MHz On-Chip-Oszillator und eine PLL
- Energie-Management-Controller (PMC)
- Fortgeschrittene Unterbrechungssteuerung (AIC)
- Zweidraht-UART und Unterstützung für Debug-Kommunikationskanal-Interrupt, programmierbare ICE-Zugriffsverhinderung
- Programmierbarer 20-Bit-Zähler plus 12-Bit-Intervallzähler
- Windowed-Watchdog (WDT)
- Echtzeit-Timer (RTT)
- 32 parallele Ein-/Ausgabe-Controller (PIO)
- Elf Kanäle für periphere DMA-Controller (PDC)
- Vier Hochstrom-Treiber-E/A-Leitungen, jeweils bis zu 16 mA

- Gehäuse
- 64-Kanal-LQFP
- 64-poliger QFN

- Periphere Merkmale
- Ein synchron-serieller Controller (SSC)
- Zwei Universal-Synchron/Asynchron-Empfänger-Sender (USART)
- Eine serielle Master/Slave-Peripherieschnittstelle (SPI)
- Ein USB 2.0 Full Speed (12 Mbits pro Sekunde) Geräteanschluss
- Ein Dreikanal-16-Bit-Timer/-Zähler (TC)
- Ein Vier-Kanal-16-Bit-PWM-Controller (PWMC)
- Eine Zweidraht-Schnittstelle (TWI)

- Analoge Merkmale
- Ein 8-Kanal-10-Bit-Analog-Digital-Wandler, vier Kanäle mit digitalen E/As gemultiplext

- Vollständig statischer Betrieb
- Bis zu 55 MHz bei 1,8V und 85· C Worst-Case-Bedingungen
- Bis zu 48 MHz bei 1,65V und 85· C Worst-Case-Bedingungen

- Unterstützung bei der Debugger-Entwicklung
- SAM-BA - Schnittstelle mit grafischer Benutzeroberfläche von SAM-BA
- IEEE® 1149.1 JTAG-Boundary-Scan bei allen digitalen Pins
