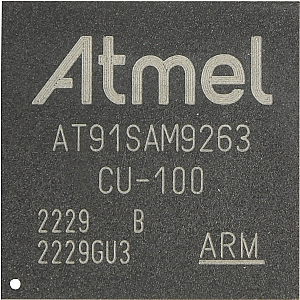

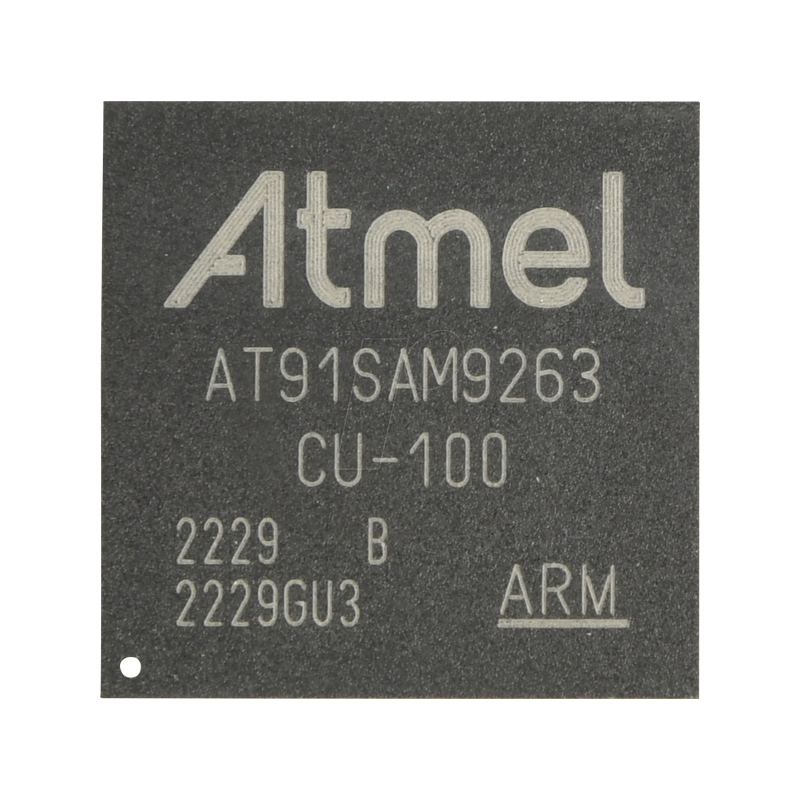

ARM926 MPU, 240MHz,2x16kB, BGA-324

Der Atmel® | SMART ARM926-basierte SAM9263 32-Bit-Mikroprozessor ist auf einer 9-Layer-Matrix aufgebaut, die eine maximale interne Bandbreite von neun 32-Bit-Bussen ermöglicht. Außerdem verfügt er über zwei unabhängige externe Speicherbusse, EBI0 und EBI1, an die eine Vielzahl von Speichergeräten und eine IDE-Festplatte angeschlossen werden können. Zwei externe Busse verhindern Engpässe und garantieren so eine maximale Leistung.
Der SAM9263 verfügt über einen LCD-Controller, der von einem 2-D-Grafikbeschleuniger und einem 2-Kanal-DMA-Controller unterstützt wird, sowie über eine Bildsensor-Schnittstelle. Darüber hinaus sind mehrere Standard-Peripheriegeräte wie USART, SPI, TWI, Timer-Zähler, PWM-Generatoren, Multimedia Card Interface und ein CAN-Controller integriert.
In Verbindung mit einer externen GPS-Engine bietet der SAM9263 die ideale Lösung für Navigationssysteme.

Der ARM®-basierte Mikroprozessor SAM9263 von Microchip läuft mit 240 MHz und verfügt über eine leistungsstarke Peripherie. Zu den Peripheriegeräten der Benutzerschnittstelle gehören eine Kamera-Schnittstelle, ein TFT/STN LCD-Controller, ein AC97 und I2S. Zur Netzwerkperipherie gehören USB-Host- und Geräteschnittstellen, ein 10/100-Ethernet-MAC und CAN. Außerdem gibt es vier USARTs, zwei SPIs, CompactFlash, SD/SDIO/MMC-Schnittstelle und einen TWI. Die Multi-Layer-Bus-Architektur in Verbindung mit 28 DMA-Kanälen, 96 KB SRAM, das als TCM konfiguriert werden kann, und die Dual-Bus-Schnittstelle sorgen für die hohe Bandbreite, die der Prozessor und seine Peripheriegeräte benötigen. Der SAM9263 ist in einem BGA324-Gehäuse mit 0,8 mm Kugelabstand erhältlich.
