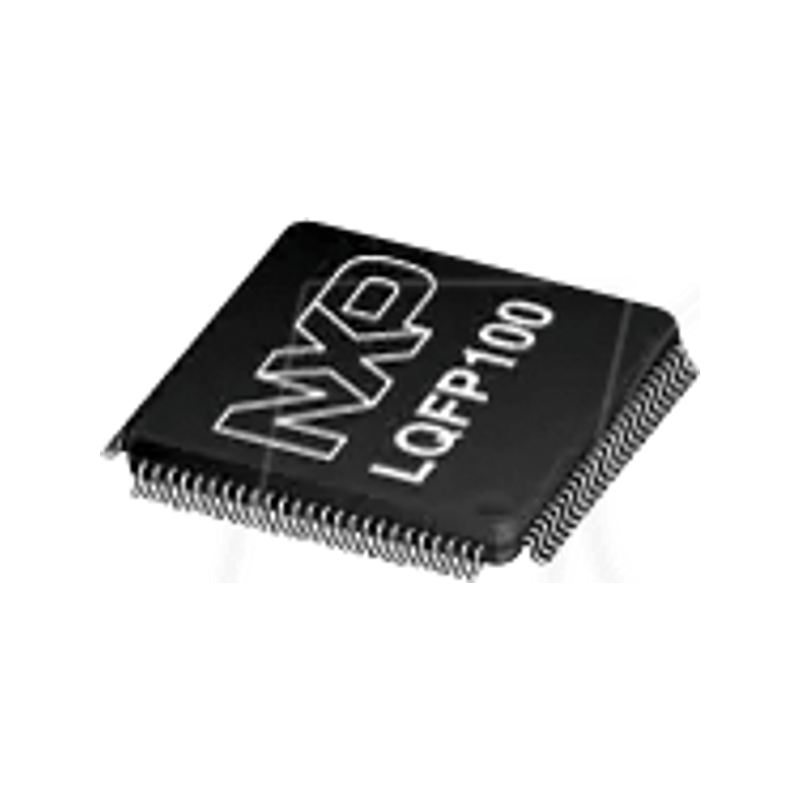

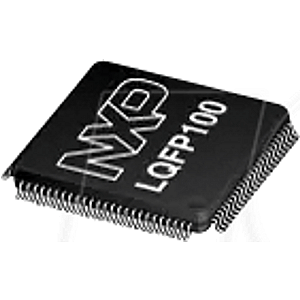

ARM®Cortex®-M3 MCU, 32-Bit, 3,3V, 128 KB, 100MHz, LQFP-100

MOQ=450 , Lieferzeit > 52 Wo. NCNR

LPC1764FBD100: 128kB Flash, 32kB SRAM, Ethernet, USB, LQFP100-Gehäuse

Überblick:
Der LPC1764 ist ein Cortex®-M3-Mikrocontroller für eingebettete Anwendungen, der sich durch einen hohen Integrationsgrad und einen niedrigen Stromverbrauch bei Frequenzen von 100 MHz auszeichnet. Zu den Merkmalen gehören 128 kB Flash-Speicher, 32 kB Datenspeicher, Ethernet-MAC, USB-Gerät, 8-Kanal-DMA-Controller, 4 UARTs, 2 CAN-Kanäle, 3 SSP/SPI, 3 I2C, 8-Kanal-12-Bit-ADC, Motorsteuerungs-PWM, Quadratur-Encoder-Schnittstelle, 4 Allzweck-Timer, Allzweck-PWM mit 6 Ausgängen, eine Echtzeituhr mit extrem geringem Stromverbrauch und separater Batterieversorgung sowie bis zu 70 Allzweck-I/O-Pins. Der LPC1764 ist pinkompatibel zum 100-poligen LPC2368 Arm7™ MCU

Merkmale:
- Arm Cortex-M3-Prozessor, der bei Frequenzen von bis zu 100 MHz läuft
- Arm Cortex-M3 eingebauter verschachtelter vektorieller Interrupt Controller (NVIC)
- Bis zu 128 kB On-Chip-Flash-Programmierspeicher
- Bis zu 32 kB SRAM
- In-System-Programmierung (ISP) und In-Anwendungs-Programmierung (IAP)
- Acht Kanal DMA-Controller für allgemeine Zwecke (GPDMA)
- Ethernet-MAC mit RMII-Schnittstelle und dediziertem DMA-Controller
- USB 2.0 Full-Speed-Gerät/Host/OTG-Controller
- Vier UARTs mit fraktionierter Baudratenerzeugung, internem FIFO und DMA-Unterstützung
- CAN 2.0B-Controller mit zwei Kanälen
- SPI-Controller mit synchroner, serieller, Vollduplex-Kommunikation
- Zwei SSP-Controller mit FIFO- und Multiprotokoll-Fähigkeit
- Drei erweiterte I2C-Bus-Schnittstellen
- 70 General Purpose I/O (GPIO)-Pins mit konfigurierbaren Pull-Up/Down-Widerständen
- 12-Bit/8-Kanal-Analog/Digital-Wandler (ADC) mit Wandlungsraten von bis zu 200 kHz
- Vier allgemeine Zeitgeber/Zähler
- Eine Motorregelungs-PWM mit Unterstützung für die Steuerung von Drehstrommotoren
- Quadratur-Encoder-Schnittstelle, die einen externen Quadratur-Encoder überwachen kann
- Ein Standard-PWM/Timer-Block mit externem Zähleingang
- RTC mit niedriger Leistung mit separatem Leistungsbereich und dediziertem Oszillator
- WatchDog-Zeitgeber (WDT)
- Arm Cortex-M3-System-Ticket-Timer, einschließlich einer externen Takteingangsoption
- Der Zeitgeber für wiederholte Unterbrechungen bietet programmierbare und sich wiederholende zeitgesteuerte Unterbrechungen
- Jedes Peripheriegerät hat seinen eigenen Taktteiler für weitere Energieeinsparungen
- Standard-JTAG-Test-/Debug-Schnittstelle für die Kompatibilität mit vorhandenen Werkzeugen
- Integrierte PMU (Power-Management-Einheit)
- Vier Modi mit reduzierter Leistung: Ruhezustand, Tiefschlaf, Ausschalten und Tiefenabschaltung
- Einzelne 3,3-V-Stromversorgung (2,4 V bis 3,6 V)
- Vier externe Interrupt-Eingänge, die als flanken-/pegelsensitiv konfigurierbar sind
- Nicht maskierbarer Interrupt (NMI)-Eingang
- Wake-up Interrupt-Steuerung (WIC)
- Aufwachen des Prozessors aus dem Abschaltmodus über einen beliebigen Interrupt
- Brownout-Erkennung mit separatem Schwellenwert für Unterbrechung und Zwangsrücksetzung
- Einschalt-Rückstellung (POR)
- Quarzoszillator mit einem Betriebsbereich von 1 MHz bis 25 MHz
- 4 MHz interner RC-Oszillator auf 1 % Genauigkeit getrimmt
- Code-Leseschutz (CRP) mit verschiedenen Sicherheitsstufen
- Eindeutige Geräteseriennummer zur Identifizierung
