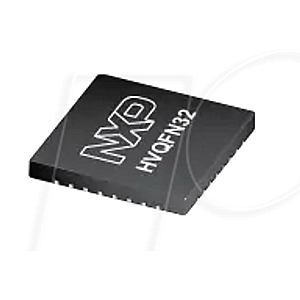

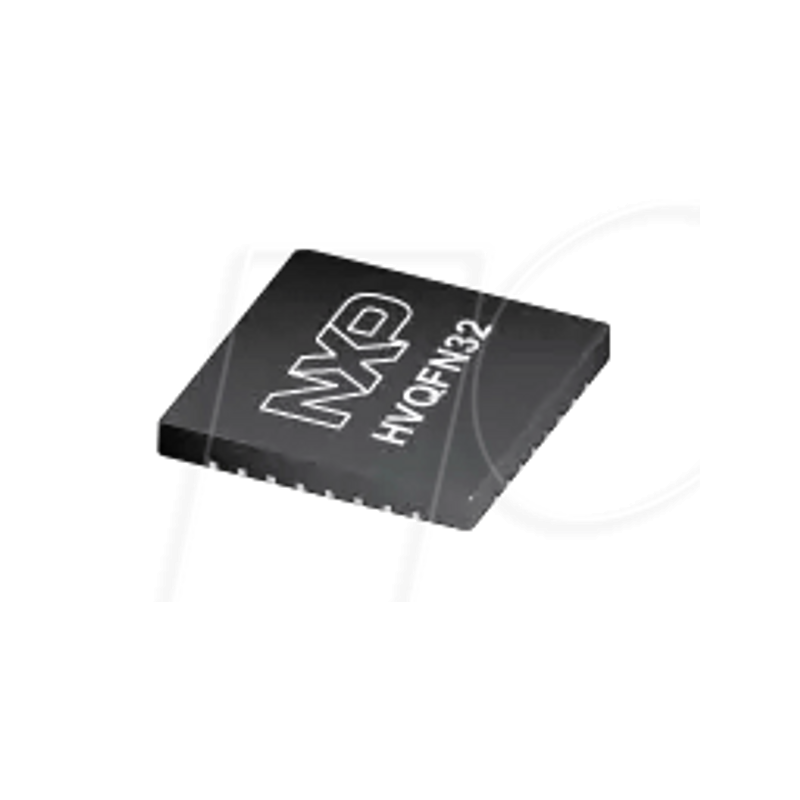

ARM®Cortex®-M3 MCU, 32-Bit, 3,3V, 32 KB, 72MHz, HVQFN-33

LPC1343FHN33: 32kB Flash, 8kB SRAM, USB

Überblick:
Der LPC1343FHN33 ist ein auf dem Arm® Cortex®-M3 basierender Mikrocontroller für eingebettete Anwendungen, der sich durch ein hohes Maß an Integration und einen niedrigen Stromverbrauch auszeichnet. Der Arm Cortex-M3 ist ein Kern der nächsten Generation, der Systemverbesserungen wie z.B. erweiterte Debugging-Funktionen und ein höheres Maß an Blockintegration bietet. Die Arm Cortex-M3-CPU umfasst eine 3-stufige Pipeline und verwendet eine Harvard-Architektur mit separaten lokalen Befehls- und Datenbussen sowie einem dritten Bus für Peripheriegeräte. Die Arm Cortex-M3-CPU enthält auch eine interne Prefetch-Einheit, die spekulative Verzweigungen unterstützt.

Merkmale:
- 10-Bit-ADC mit Eingangs-Multiplexing zwischen 8 Pins
- Arm Cortex-M3 eingebauter verschachtelter vektorieller Interrupt Controller (NVIC)
- Arm Cortex-M3-Prozessor, der mit Frequenzen von bis zu 72 MHz läuft
- Code-Leseschutz (CRP) mit verschiedenen Sicherheitsstufen
- GPIO-Pins können als flanken- und pegelsensitive Interruptquellen verwendet werden
- Hochstrom-Ausgangstreiber (20 mA) auf einem Pin
- Hochstrom-Sinktreiber (20 mA) an zwei I²C-Bus-Pins im Fast-mode Plus
- Anwendungsübergreifende Programmierung (IAP)
- In-System-Programmierung (ISP)
- Integrierter Oszillator mit einem Betriebsbereich von 1 MHz bis 25 MHz
- Einschalt-Rückstellung (POR)
- Programmierbarer Watchdog-Oszillator mit einem Frequenzbereich von 7,8 kHz bis 1,8 MHz
- Anschluss für Debugging und Trace von seriellen Kabeln
- Einfache Stromversorgung (2,0 V bis 3,6 V)
- Drei reduzierte Leistungsmodi: Schlaf, Tiefschlaf und Tiefenabschaltung
- Geräteseriennummer zur Identifizierung
- USB 2.0 Full-Speed-Gerätesteuerung
