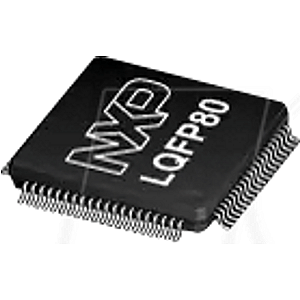

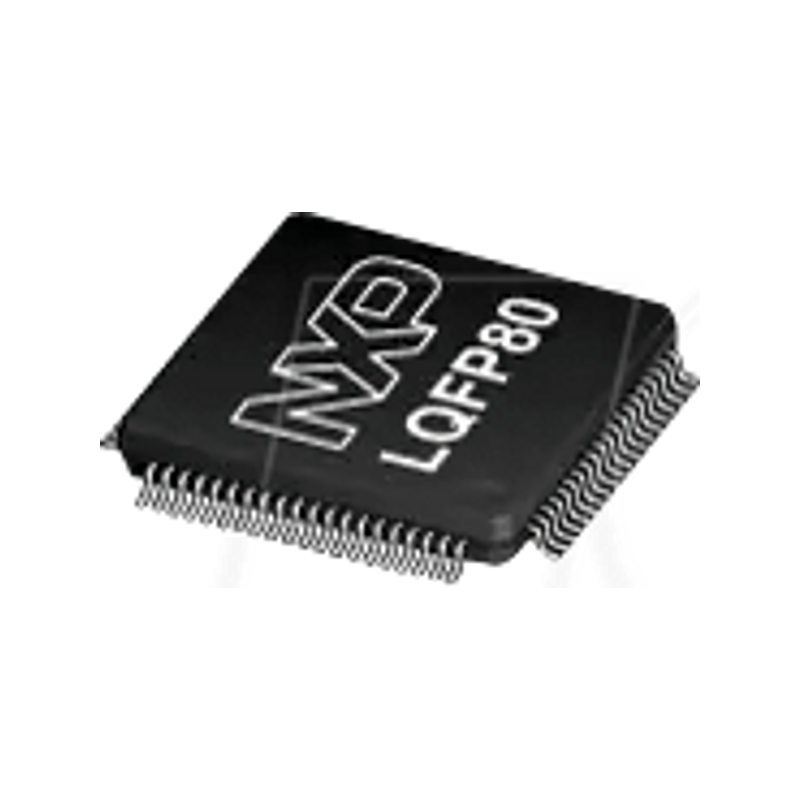

ARM®Cortex®-M3 MCU, 32-Bit, 3,3V, 64 KB, 100MHz, LQFP-80

LPC1752FBD80: Skalierbarer Mainstream 32-Bit-Mikrocontroller (MCU) auf Basis des Arm® Cortex®-M3-Kerns

Überblick:
Der LPC1752 ist ein Cortex-M3-Mikrocontroller für eingebettete Anwendungen, der sich durch einen hohen Integrationsgrad und einen niedrigen Stromverbrauch bei Frequenzen von 100 MHz auszeichnet. Zu den Merkmalen gehören 64 kB Flash-Speicher, 16 kB Datenspeicher, USB-Gerät, 8-Kanal-DMA-Controller, 4 UARTs, 1 CAN-Kanal, 2 SSP, 1 SPI, 2 I2C, 8-Kanal-12-Bit-ADC, Motorsteuerungs-PWM, Quadratur-Encoder-Schnittstelle, 4 Allzweck-Timer, Allzweck-PWM mit 6 Ausgängen, eine Echtzeituhr mit extrem niedrigem Stromverbrauch und separater Batterieversorgung sowie bis zu 52 Allzweck-I/O-Pins.

Merkmale:
- Arm Cortex-M3-Prozessor, der bei Frequenzen von bis zu 100 MHz läuft
- Arm Cortex-M3 eingebauter verschachtelter vektorieller Interrupt Controller (NVIC)
- Bis zu 64 kB On-Chip-Flash-Programmierspeicher
- Bis zu 16 kB SRAM
- In-System-Programmierung (ISP) und In-Anwendungs-Programmierung (IAP)
- Acht Kanal DMA-Controller für allgemeine Zwecke (GPDMA)
- Mehrschichtige AHB-Matrixverbindung bietet einen separaten Bus für jeden AHB-Master
- Geteilter APB-Bus ermöglicht hohen Durchsatz mit wenigen Unterbrechungen zwischen CPU und DMA
- USB 2.0 Full-Speed-Gerätesteuerung
- Vier UARTs mit fraktionierter Baudratenerzeugung
- CAN 2.0B-Controller mit einem Kanal
- SPI-Controller mit synchroner, serieller, Vollduplex-Kommunikation
- Zwei SSP-Controller mit FIFO- und Multiprotokoll-Fähigkeit
- Zwei I2C-Bus-Schnittstellen, die den schnellen Modus mit einer Datenrate von 400 kbit/s unterstützen
- 52 General Purpose I/O (GPIO)-Pins mit konfigurierbaren Pull-Up/Down-Widerständen
- 12-Bit-Analog-Digital-Wandler (ADC) mit Wandlungsraten bis zu 200 kHz
- Vier allgemeine Zeitgeber/Zähler
- Eine Motorregelungs-PWM mit Unterstützung für die Steuerung von Drehstrommotoren
- Quadratur-Encoder-Schnittstelle, die einen externen Quadratur-Encoder überwachen kann
- Ein Standard-PWM/Timer-Block mit externem Zähleingang
- Echtzeituhr (RTC)
- WatchDog-Zeitgeber (WDT)
- Arm Cortex-M3-System-Ticket-Timer, einschließlich einer externen Takteingangsoption
- Standard-JTAG-Test-/Debug-Schnittstelle. Die Boundary Scan Description Language (BSDL) ist für dieses Gerät nicht verfügbar.
- Integrierte PMU (Power-Management-Einheit)
- Vier Modi mit reduzierter Leistung
- Einzelne 3,3-V-Stromversorgung (2,4 V bis 3,6 V)
- Ein externer Interrupt-Eingang, der als flanken-/pegelsensitiv konfigurierbar ist
- Nicht maskierbarer Interrupt (NMI)-Eingang
- Wakeup-Unterbrechungssteuerung (WIC)
- Aufwachen des Prozessors aus dem Abschaltmodus über einen beliebigen Interrupt
- Brownout-Erkennung mit separatem Schwellenwert für Unterbrechung und Zwangsrücksetzung
- Einschalt-Rückstellung (POR)
- Quarzoszillator mit einem Betriebsbereich von 1 MHz bis 25 MHz
- 4 MHz interner RC-Oszillator auf 1 % Genauigkeit getrimmt
- PLL ermöglicht den CPU-Betrieb bis zur maximalen CPU-Rate
- USB-PLL für zusätzliche Flexibilität
- Code-Leseschutz (CRP) mit verschiedenen Sicherheitsstufen
- Eindeutige Geräteseriennummer zur Identifizierung
