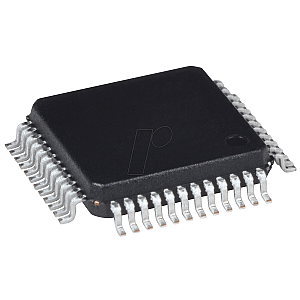

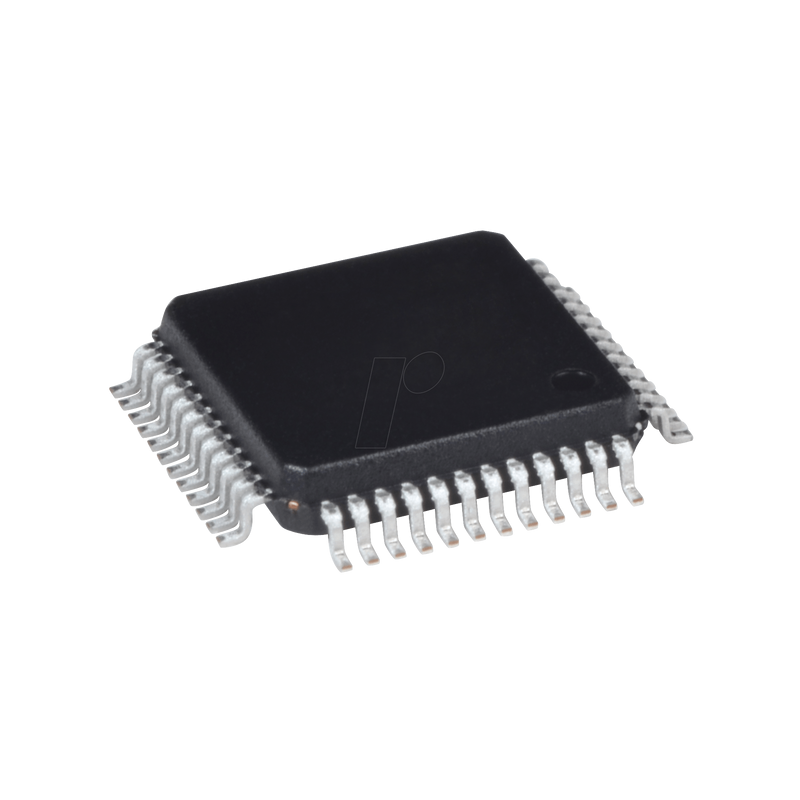

ARM®Cortex®-M3 Mikrocontroller, 32-bit, 2V, 64 KB, LQFP-48

STM32F103x8 / STM32F103xB
ARM®-basierte 32-Bit-MCU mit mittlerer Leistungsdichte, 64 oder 128 KB Flash, USB, CAN, 7 Timer, 2 ADCs, 9 com.interfaces

Features:
- ARM® 32-Bit Cortex®-M3 CPU-Kern
- 72 MHz maximale Frequenz, 1,25 DMIPS/MHz (Dhrystone 2.1) Leistung bei 0 Wartezustand Speicher Zugriff
- Ein-Takt-Multiplikation und Hardware Division
- Arbeitsspeicher
- 64 oder 128 Kbytes Flash-Speicher
- 20 Kbyte SRAM
- Takt-, Reset- und Versorgungsmanagement
- 2,0 bis 3,6 V Anwendungsversorgung und I/Os
- POR, PDR, und programmierbarer Spannungs detektor (PVD)
- Quarzoszillator von 4 bis 16 MHz
- Interner, werkseitig getrimmter 8-MHz-RC
- Interner 40-kHz-RC
- PLL für CPU-Takt
- 32-kHz-Oszillator für RTC mit Kalibrierung
- Stromsparend
- Sleep-, Stop- und Standby-Modus
- VBAT-Versorgung für RTC und Backup-Register
- 2 x 12-Bit, 1 µs A/D-Wandler (bis zu 16 Kanäle)
- Wandlungsbereich: 0 bis 3,6 V
- Dual-Sample-and-Hold-Fähigkeit
- Temperatur-Sensor
- DMA
- 7-Kanal-DMA-Controller
- Unterstützte Peripheriegeräte: Timer, ADC, SPIs, I2Cs und USARTs
- Bis zu 80 schnelle I/O-Ports
- 26/37/51/80 E/As, alle auf 16 mappbar externe Interrupt-Vektoren und fast alle 5 V-tolerant
- Debug-Modus
- Serielles Draht-Debugging (SWD) & JTAG Schnittstellen
- 7 Timer
- Drei 16-Bit-Timer, jeder mit bis zu 4 IC/OC/PWM oder Impulszähler und Quadratur-(Inkremental-)Encoder-Eingang
- 16-Bit, Motorsteuerung PWM-Timer mit Totzeit Generierung und Notstopp
- 2 Watchdog-Timer (Unabhängig und Fenster)
- SysTick-Timer 24-Bit-Abwärtszähler
- Bis zu 9 Kommunikationsschnittstellen
- Bis zu 2 x I2C-Schnittstellen (SMBus/PMBus)
- Bis zu 3 USARTs (ISO 7816-Schnittstelle, LIN, IrDA-Fähigkeit, Modemsteuerung)
- Bis zu 2 SPIs (18 Mbit/s)
- CAN-Schnittstelle (2.0B Aktiv)
- USB 2.0 Full-Speed-Schnittstelle
- CRC-Berechnungseinheit, eindeutige 96-Bit-ID
- Gehäuse sind ECOPACK®
