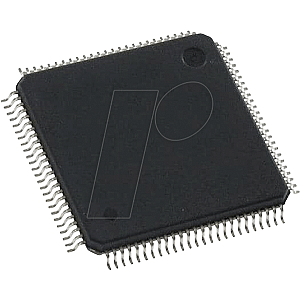

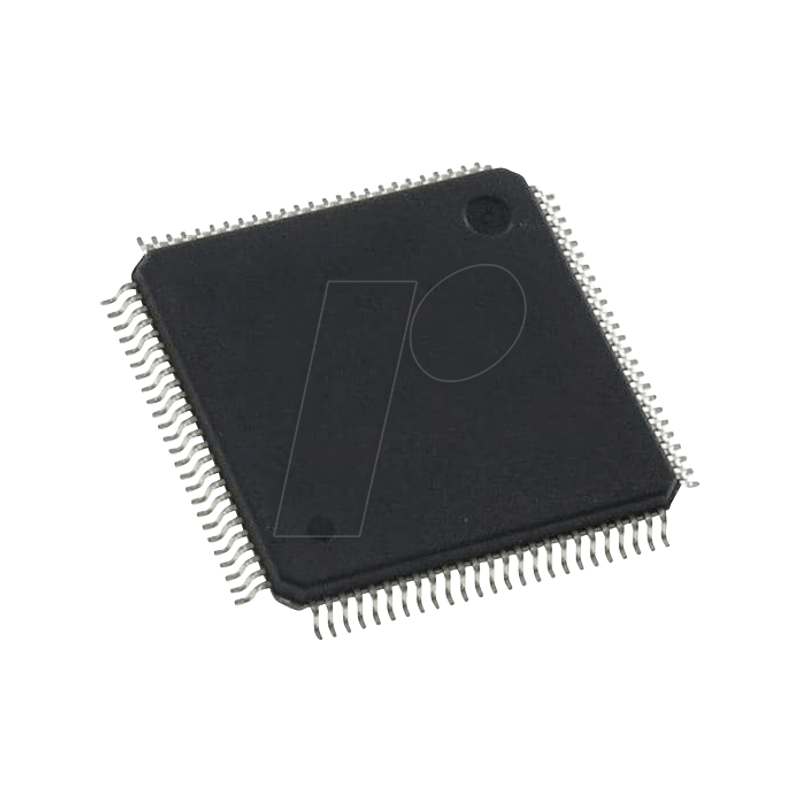

ARM®Cortex®-M3 Mikrocontroller, 32-bit, 3,3 V, 128 KB, LQFP-100

GD32F103xx, ARM® M3-Cortex® 32 Bit MCU

Beschreibung:
Der GD32F103xx ist ein 32-Bit-Allzweck-Mikrocontroller auf Basis des ARM®Cortex™-M3 RISC-Kerns mit dem besten Verhältnis von Rechenleistung, reduziertem Stromverbrauch und Peripherie. Der Cortex™-M3 ist ein Prozessorkern der nächsten Generation, der eng mit einem Nested Vectored Interrupt Controller (NVIC), einem SysTick-Timer und einer erweiterten Debug-Unterstützung gekoppelt ist.
Der GD32F103xx Baustein enthält den ARM® Cortex™-M3 32-Bit-Prozessorkern
der mit einer Frequenz von 108 MHz arbeitet und Flash-Zugriffe ohne Wartezustände ermöglicht, um maximale Effizienz zu erreichen. Er bietet bis zu 3 MB On-Chip-Flash-Speicher und bis zu 96 KB SRAM-Speicher. Ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten, die an zwei APB-Busse angeschlossen sind. Die Bausteine bieten bis zu drei 12-Bit-ADCs, bis zu zwei 12-Bit-DACs, bis zu zehn allgemeine 16-Bit-Timer, zwei Basis-Timer plus zwei erweiterte PWM-Timer sowie Standard- und erweiterte Kommunikationsschnittstellen: bis zu drei SPIs, zwei I2Cs, drei USARTs, zwei UARTs, zwei I2Ss, ein USBD, ein CAN und ein SDIO.
Der Baustein wird mit einer Versorgungsspannung von 2,6 bis 3,6 V betrieben und ist im Temperaturbereich von -40 bis +85 °C verfügbar. Mehrere Stromsparmodi bieten die Flexibilität für eine maximale Optimierung zwischen Aufwachlatenz und Stromverbrauch, ein besonders wichtiger Aspekt bei Anwendungen mit geringem Stromverbrauch.
Dank der oben genannten Eigenschaften eignen sich die GD32F103xx-Bausteine für eine Vielzahl von Anwendungen, insbesondere in Bereichen wie industrielle Steuerungen, Motorantriebe, Stromüberwachungs- und Alarmsysteme, Verbraucher- und Handheld-Geräte, POS, Fahrzeug-GPS, Video-Intercom, PC-Peripheriegeräte usw. und so weiter.
