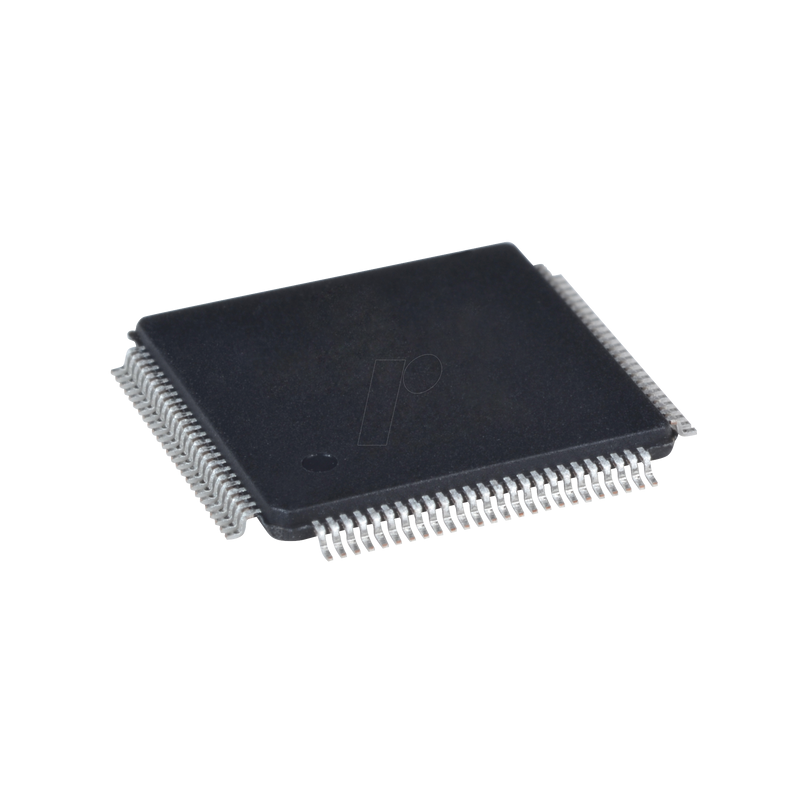

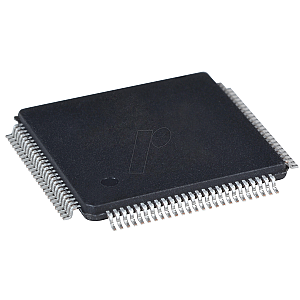

ARM®Cortex®-M4 Mikrocontroller, 1,8V, 1024 KB, LQFP-100

High-performance foundation line, Arm Cortex-M4 core with DSP and FPU, 1 Mbyte of Flash memory, 168 MHz CPU, ART Accelerator

Die STM32F405xx- und STM32F407xx-Familie basiert auf dem leistungsstarken Arm® Cortex®-M4 32-Bit-RISC-Kern, der mit einer Frequenz von bis zu 168 MHz arbeitet. Der Cortex-M4-Kern verfügt über eine Fließkommaeinheit (FPU) mit einfacher Genauigkeit, die alle Arm-Befehle und -Datentypen zur Verarbeitung von Daten mit einfacher Genauigkeit unterstützt. Außerdem implementiert er einen vollständigen Satz von DSP-Befehlen und eine Memory Protection Unit (MPU), die die Anwendungssicherheit erhöht.

Die STM32F405xx- und STM32F407xx-Familie umfasst eingebettete Hochgeschwindigkeitsspeicher (Flash-Speicher bis zu 1 MByte, bis zu 192 KByte SRAM), bis zu 4 KByte Backup-SRAM und eine umfangreiche Palette an erweiterten E/As und Peripheriegeräten, die an zwei APB-Busse, drei AHB-Busse und eine 32-Bit-Multi-AHB-Busmatrix angeschlossen sind.

Alle Bausteine bieten drei 12-Bit-ADCs, zwei DACs, eine stromsparende RTC, zwölf 16-Bit-Allzweck-Timer, darunter zwei PWM-Timer für die Motorsteuerung, zwei 32-Bit-Allzweck-Timer und einen echten Zufallszahlengenerator (RNG). Außerdem verfügen sie über Standard- und erweiterte Kommunikationsschnittstellen.
