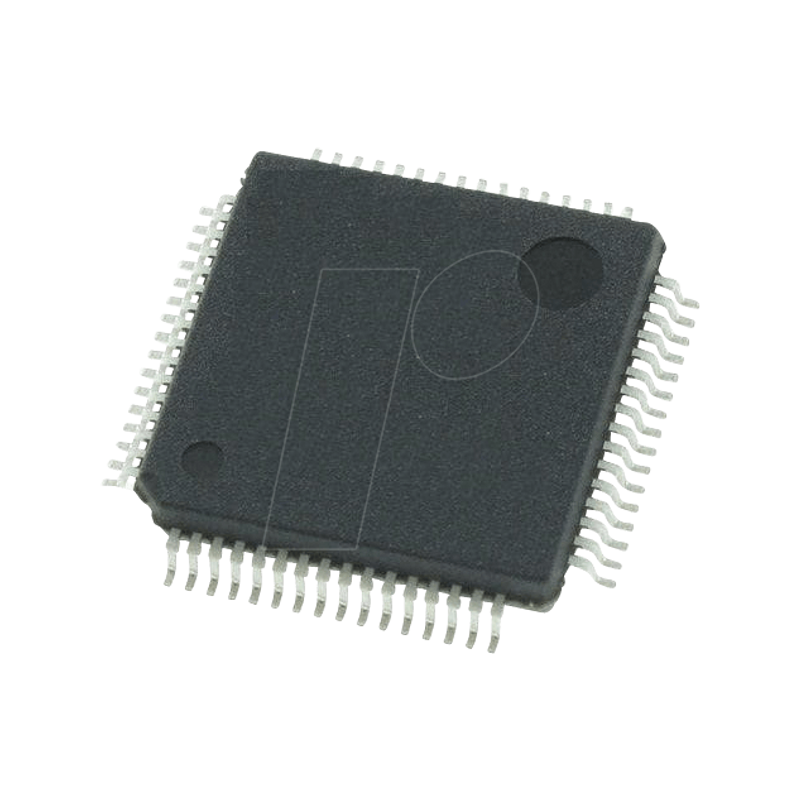

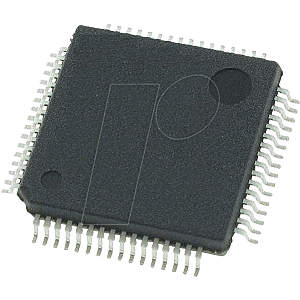

ARM®Cortex®-M4 microcontroller, 32-bit, 1.7V, 256 KB, LQFP-64

Die STM32F401xB / STM32F401xC-Geräte basieren auf dem hochleistungsfähigen Arm® Cortex® -M4 32-Bit-RISC-Kern, der mit einer Frequenz von bis zu 84 MHz betrieben wird. Der Cortex®-M4-Kern verfügt über eine FPU-Single-Precision-Funktion (Floating Point Unit), die alle Arm-Single-Precision-Datenverarbeitungsanweisungen und -Datentypen unterstützt.
Es implementiert auch einen vollständigen Satz von DSP-Anweisungen und eine Speicherschutz-Einheit (Memory Protection Unit, MPU), die die Anwendungssicherheit erhöht.

Der STM32F401xB / STM32F401xC enthält eingebettete Hochgeschwindigkeitsspeicher (bis zu 256 KByte Flash-Speicher, bis zu 64 KByte SRAM) und eine breite Palette erweiterter E / A und Peripheriegeräte, die an 2xAPB-Busse, 2xAHB-Busse und angeschlossen sind
1x32-Bit-Multi-AHB-Busmatrix.
Alle Geräte bieten 1x 12-Bit-ADC, eine RTC mit geringem Stromverbrauch, 6x Allzweck-16-Bit-Timer, einschließlich 1x PWM-Timer für die Motorsteuerung, 2x Allzweck-32-Bit-Timer.
Sie verfügen außerdem über Standard- und erweiterte Kommunikationsschnittstellen.
Der STM32F401xB / STM32F401xC arbeitet im Temperaturbereich von - 40 bis + 125 ° C von 1,7 (PDR AUS) bis 3,6 V Stromversorgung.
Ein umfassender Satz von Energiesparmodi ermöglicht den Entwurf von Anwendungen mit geringem Stromverbrauch.
Aufgrund dieser Eigenschaften eignen sich die Mikrocontroller STM32F401xB / STM32F401xC für eine Vielzahl von Anwendungen:
- Motorantriebs- und Anwendungssteuerung
- Medizinische Ausrüstung
- Industrielle Anwendungen: SPS, Wechselrichter, Leistungsschalter
- Drucker und Scanner
- Alarmsysteme, Video-Gegensprechanlage und HLK
- Heimaudiogeräte
- Handy-Sensor-Hub

Eigenschaften
- Dynamische Effizienzlinie mit BAM (Batch Acquisition Mode)
- Spannungsversorgung 1,7 V bis 3,6 V
- Temperaturbereich von -40 ° C bis 85/105/125 ° C
- Kern: Arm® 32-Bit-Cortex®-M4-CPU mit FPU, adaptivem Echtzeitbeschleuniger (ART Accelerator ™), der die Ausführung von Zuständen ohne Wartezeit aus dem Flash-Speicher ermöglicht, Frequenz bis 84 MHz, Speicherschutzgerät, 105 DMIPS / 1,25 DMIPS / MHz (Dhrystone 2.1) und DSP-Anweisungen
- Speicher:
- Bis zu 256 KByte Flash-Speicher
- 512 Byte OTP-Speicher
- Bis zu 64 KByte SRAM
- Clock-, Reset- und Supply-Management
- 1,7 V bis 3,6 V Anwendungsversorgung und I/O
- POR, PDR, PVD und BOR
- 4 bis 26 MHz Quarzoszillator
- Interner werkseitig getrimmter 16-MHz-RC
- 32 kHz Oszillator für RTC mit Kalibrierung
- Interner 32 kHz RC mit Kalibrierung
- Energieverbrauch
- Betrieb: 128 µA / MHz (Peripheriegerät ausgeschaltet)
- Stopp (Flash im Stoppmodus, schnelles Aufwecken): 42 µA Typ bei 25 ° C; 65 µA max bei 25 ° C
- Stopp (Flash im Deep-Power-Down-Modus, langsame Aufwachzeit): bis zu 10 µA typ @ 25 ° C; 28 µA max bei 25 ° C
- Standby: 2,4 µA bei 25 ° C / 1,7 V ohne RTC; 12 µA bei 85 ° C bei 1,7 V
- VBAT-Versorgung für RTC: 1 µA bei 25 ° C
- 1 × 12-Bit-A/D-Wandler mit 2,4 MSPS: bis zu 16 Kanäle
- Allzweck-DMA: 16-Stream-DMA Controller mit FIFOs und Burst-Unterstützung
- Bis zu 11 Timer: Bis zu sechs 16-Bit- und zwei 32-Bit-Timer
Timer bis 84 MHz mit jeweils bis zu 4 IC/OC/PWM oder Impulszähler und Quadratur Inkrementalgebereingang, zwei Watchdog
Timer (unabhängig und Fenster) und ein SysTick-Timer
- Debug-Modus
- Serial Wire Debug (SWD) & JTAG Schnittstellen
- Cortex® -M4 Embedded Trace Macrocell ™
- Bis zu 81 E / A-Ports mit Interrupt-Fähigkeit
- Alle IO-Ports 5 V tolerant
- Bis zu 78 schnelle I/Os bei bis zu 42 MHz
- Bis zu 11 Kommunikationsschnittstellen
- Bis zu 3 × I2C-Schnittstellen (1 Mbit/s, SMBus/PMBus)
- Bis zu 3 USARTs (2 x 10,5 Mbit/s, 1 x 5,25 Mbit/s, ISO 7816-Schnittstelle, LIN, IrDA, Modemsteuerung)
- Bis zu 4 SPIs (bis zu 42 Mbit/s bei fCPU = 84 Hz), SPI2 und SPI3 mit gemuxtem Vollduplex-I2S, um Audio-Klassengenauigkeit über interne Audio-PLL oder externen Takt zu erzielen
- SDIO-Schnittstelle
- Erweiterte Konnektivität
- USB 2.0-Vollgeschwindigkeitsgerät/Host/OTG Steuerung mit On-Chip-PHY
- CRC-Berechnungseinheit
- Eindeutige 96-Bit-ID
- RTC: Genauigkeit im Sekundentakt, Hardware-Kalender
- Alle Pakete sind ECOPACK2
