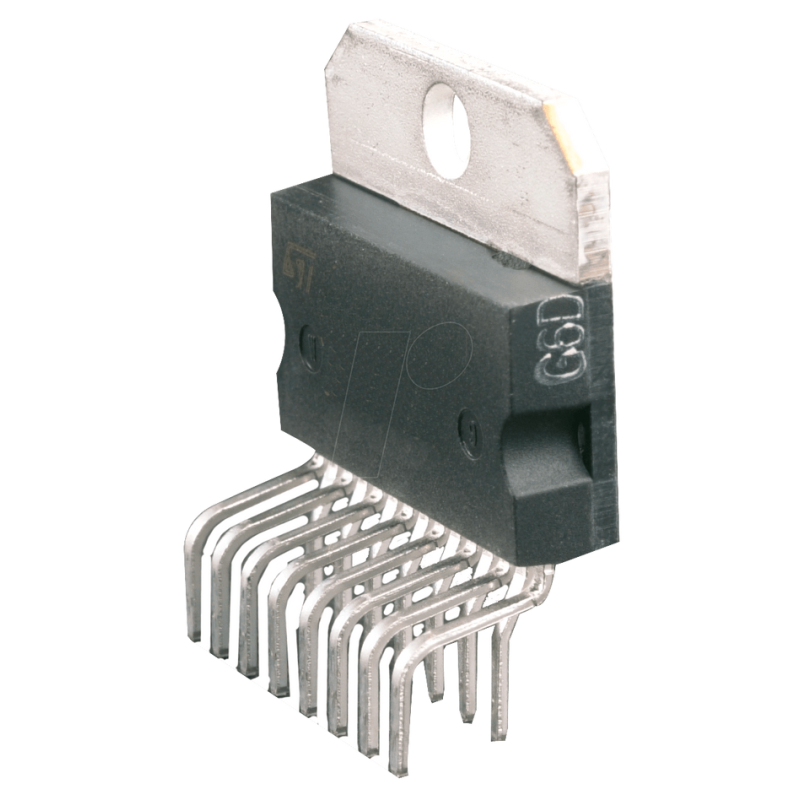

Audioleistungsverstärker, 100 W, AB, 1 Kanal, ± 10V ... ± 40V, M

Auf Lager SKU TDA 7294V

Audioleistungsverstärker, 100 W, AB, 1 Kanal, ± 10V ... ± 40V, M

MPN TDA7294V Hersteller STMICROELECTRONICS

3,27 €

Technische Daten

Allgemeines

Modell Verstärker

Typ Audio

Ausführung 100 W mit Stand-By und Stummschaltung

Technologie DMOS

Bauform Multiwatt-15

Sonstiges

Temperaturbereich 0 ... +70 °C

Elektrische Werte

Versorgungsspannung ± 10,0 ... ± 40,0 VDC

Ausgangsstrom 10 A

Ausgangsleistung 100 W

Eingangsimpedanz 0,1 M-Ohm

Eingangsrauschen 2 µV

Eingangsstrom, Bias 0,5 µA

Leistungsbandbreite 20 kHz

Ruhestrom 30 mA

SVR 75 dB

Closed Loop Gain 30 dB

Verlustleistung 50 W

Verzerrung 0,1 %

Anstiegsgeschwindigkeit 10 V/µ sec

Einstellmöglichkeiten

Open Loop Gain 80 dB

Herstellerangaben

Hersteller STMICROELECTRONICS

Artikelnummer des Herstellers TDA7294V

Verpackungsgewicht 0.004 kg

RoHS konform

EAN/GTIN 9900000209957

Statistische Warennummer 85423310

↓ A200/tda7294v.pdf

100 V, 100 W DMOS-Audio-Verstärker mit Mute/st-by

Beschreibung:
Der TDA7294 ist ein monolithisch integrierter Schaltkreis im Multiwatt15-Gehäuse, der für den Einsatz als Audio-Klasse-AB-Verstärker in Hi-Fi-Feldanwendungen (Home Stereo, self powered loudspeakers, Topclass TV) vorgesehen ist. Dank des weiten Spannungsbereichs und der hohen Ausgangsstromfähigkeit ist er in der Lage, die höchste Leistung sowohl an 4 O- als auch an 8 O-Lasten zu liefern, selbst bei schlechter Versorgungsregelung, mit hoher Versorgungsspannungsunterdrückung. Die eingebaute Muting-Funktion mit Einschaltverzögerung vereinfacht die Fernsteuerung und vermeidet Einschaltgeräusche.

Merkmale:
- Sehr hoher Betriebsspannungsbereich (± 40 V)
- DMOS-Endstufe
- Hohe Ausgangsleistung (bis zu 100 W Musikleistung)
- Muting-/Stand-by-Funktionen
- Kein Einschalt-/Ausschaltgeräusch
- Keine Boucherot-Zellen
- Sehr geringe Verzerrung
- Sehr geringes Rauschen
- Kurzschlussschutz
- Thermische Abschaltung
