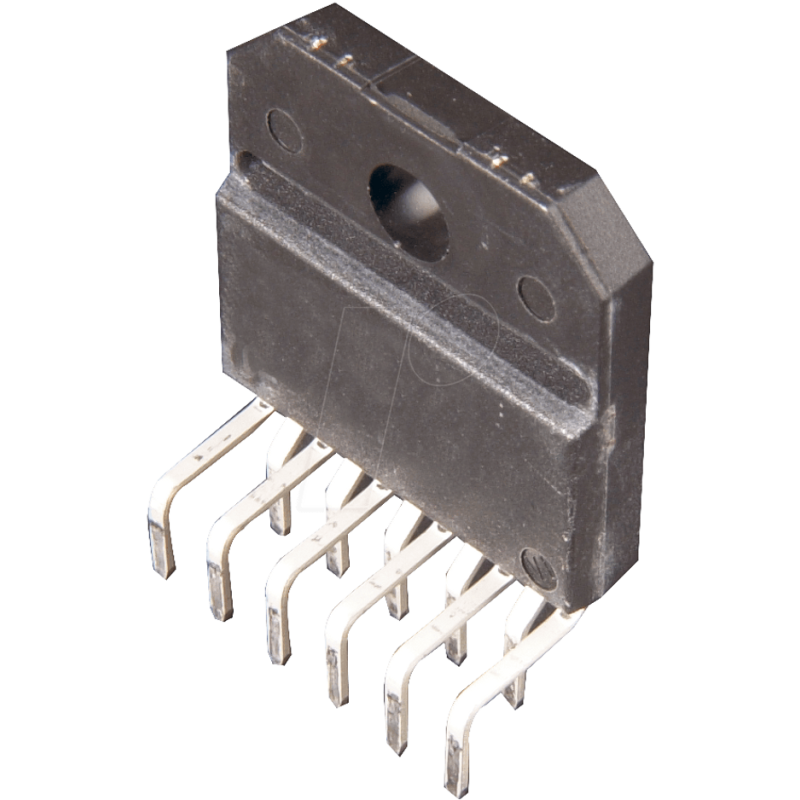

Audioleistungsverstärker, 68 W, 1-Kanal, 20 - 84 V, TO-220-11

LM3886 Overture™ Audio-Leistungsverstärker-Serie
Hochleistungs-Audio-Leistungsverstärker (68 W) mit Stummschaltung

Beschreibung
Der LM3886 ist ein Hochleistungs-Audio-Leistungsverstärker, der eine durchschnittliche Dauerleistung von 68W an einer 4O-Last und 38W an 8O mit 0,1% THD+N von 20Hz-20kHz liefert. Die Leistung des LM3886 mit seiner SPiKe-Schutzschaltung (Self Peak Instantaneous Temperature (°Ke)) stellt ihn in eine Klasse über diskreten und hybriden Verstärkern, indem er einen inhärenten, dynamisch geschützten sicheren Betriebsbereich (SOA) bietet. Der SPiKe-Schutz bedeutet, dass diese Bauteile am Ausgang vollständig gegen Überspannung, Unterspannung, Überlast, einschließlich Kurzschlüsse zu den Versorgungen, thermisches Durchgehen und momentane Temperaturspitzen abgesichert sind. Der LM3886 hat einen exzellenten Signal-Rausch-Abstand von mehr als 92dB mit einem typischen niedrigen Grundrauschen von 2,0µV. Er weist extrem niedrige THD+N-Werte von 0,03% am Nennausgang bei Nennlast über das gesamte Audiospektrum auf und bietet eine ausgezeichnete Linearität mit einem IMD (SMPTE) von typisch 0,004%.

Merkmale
- 68W Cont. Avg. Ausgangsleistung an 4O bei VCC = ±28V
- 38W Kont. Avg. Ausgangsleistung an 8O bei VCC = ±28V
- 50W Kont. Avg. Ausgangsleistung an 8O bei VCC = ±35V
- 135W Momentane Spitzenausgangsleistung
- Signal-Rausch-Verhältnis = 92dB
- Eine Eingangs-Mute-Funktion
- Schutz der Ausgänge vor Kurzschluss gegen Masse oder gegen die Versorgungsspannung durch interne Strombegrenzungsschaltungen
- Ausgangsüberspannungsschutz gegen Transienten von induktiven Lasten
- Unterspannungsschutz für die Versorgungsspannung, der eine interne Vorspannung nicht zulässt, wenn |VEE| + |VCC| = 12V, wodurch Ein- und Ausschalttransienten vermieden werden

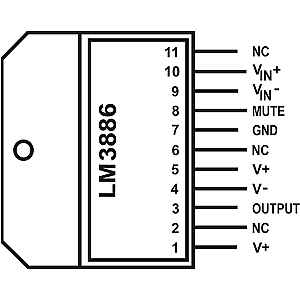

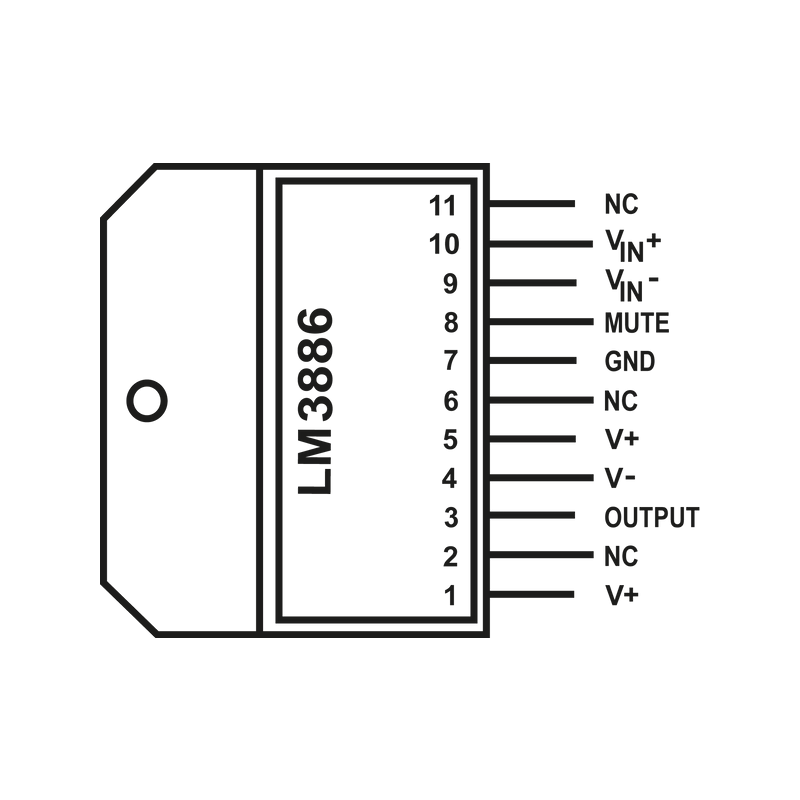

- 11-poliges TO-220-Gehäuse
- Weiter Versorgungsbereich 20V - 94V
