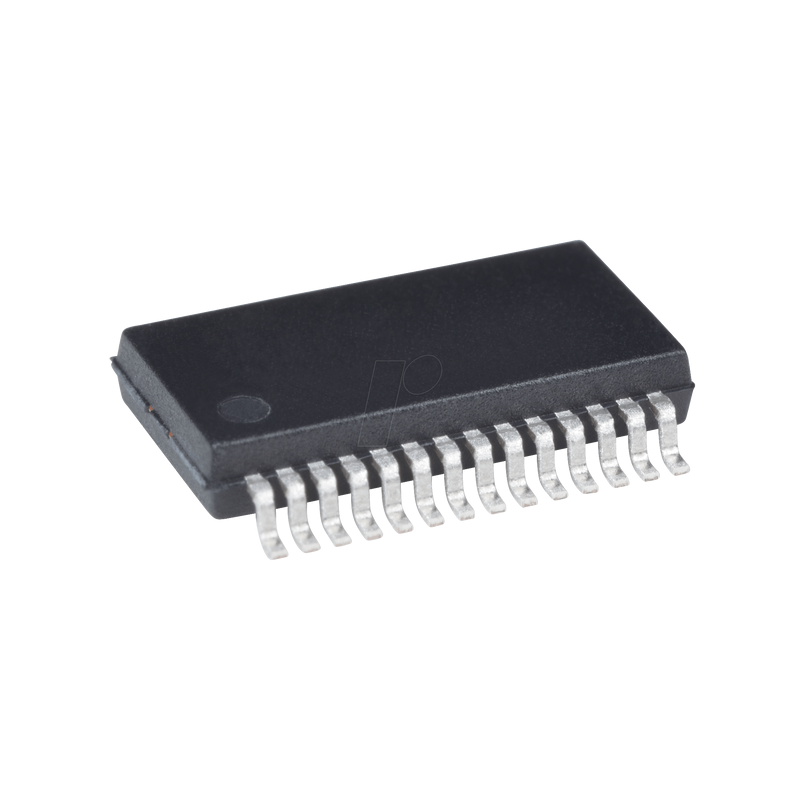

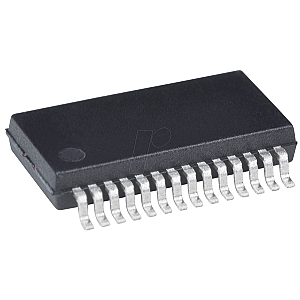

AVR, 16KB RWW,2KB RAM,28p,20MHz

>b>Robuste MCUs, die schnelle deterministische Reaktionen ermöglichen
Die AVR EB Produktfamilie kombiniert leistungsstarke, unabhängige Peripheriegeräte (CIPs) mit dem robusten und effizienten AVR CPU-Kern zu einer MCU-Familie, die in der Lage ist, hochpräzise Systeme zu steuern, die Systemleistung zu optimieren und die Stücklistenkosten zu reduzieren.
Mit einem differenziellen 12-Bit-Analog-Digital-Wandler (ADC) und Hochgeschwindigkeits-Analogkomparatoren können die AVR EB MCUs das Event-System (EVSYS) nutzen, so dass die Peripheriegeräte ohne CPU-Eingriff miteinander interagieren können. Dank fortschrittlicher Timer-/Zählermodule eignet sich diese Produktfamilie hervorragend für eine Vielzahl von Anwendungen wie Motorsteuerung, vorausschauende Wartung, Hausautomatisierung, industrielle Prozesssteuerung, Automotive und Internet of Things (IoT).

Verbesserte Timer und Wellenformerzeugung
Die AVR EB-Familie verwendet erweiterte Timer/Counter-Module, um eine erweiterte Wellenformerzeugung für Leistungs- und Motorantriebsanwendungen zu ermöglichen. Diese MCUs verfügen über einen Timer/Counter Typ E (TCE) und einen Timer/Counter Typ F (TCF). Der TCE ist ein 16-Bit-Timer mit vier Vergleichskanälen, die es ihm ermöglichen, mehrere Ereignisse zu unterschiedlichen Zeitpunkten auszulösen, und einer Hochauflösungsfunktion, die die Auflösung der erzeugten Wellenform bis auf das Achtfache erhöht. Der TCF ist ein 24-Bit-Timer/Counter, der Frequenzen mit hoher Auflösung generieren kann und gleichzeitig asynchron zum Peripherietakt läuft, was einen Hochgeschwindigkeitsbetrieb ermöglicht.In Verbindung mit der Waveform Extension (WEX) ermöglichen diese MCUs zusätzliche Funktionen für Timer/Counter im Waveform Generation (WG)-Modus. Sie erzeugt komplementäre Wellenformen, steuert die Totzeit, die Mustererzeugung und die Fehlerbehandlung.

Safety First: CRC, WWDT, BOR, POR., VLM
Sie können die eingebauten Funktionen nutzen, die sicherheitskritische Anwendungen unterstützen, um Ihrem Design mehr Robustheit und Zuverlässigkeit zu verleihen. Dazu gehören der Windowed Watchdog Timer (WWDT) für die Systemüberwachung, die Cyclic Dedundancy Check (CRC) für das Scannen des Flash-Speichers und das Event-System für die Fehlererkennung. Zu den weiteren Funktionen gehören der Level Monitor (VLM), ein Brown-Out-Reset (BOR) und der Power-On-Reset (POR) für die Überwachung der Versorgungsspannung.

Real-Time Response: Event System (EVSYS)
Das EVSYS ermöglicht es Peripheriegeräten, direkt miteinander zu kommunizieren, ohne CPUR oder Bus-Ressourcen einzubeziehen. Das bedeutet, dass verschiedene Trigger auf der Peripherieebene zu einem Ereignis führen können, wie z.B. ein Timer-Interrupt, der eine Aktion in einem anderen Peripheriegerät auslöst. Das EVSYS hat drei unabhängige Kanäle für die direkte Peripherie-zu-Peripherie-Signalisierung. Diese deterministische Signalisierungsmethode eignet sich perfekt für Echtzeitanwendungen. Die Ereignisse werden auf der Peripherieebene verarbeitet, auch wenn die CPU mit der Verarbeitung von Interrupts beschäftigt ist oder sich im Ruhezustand befindet.
