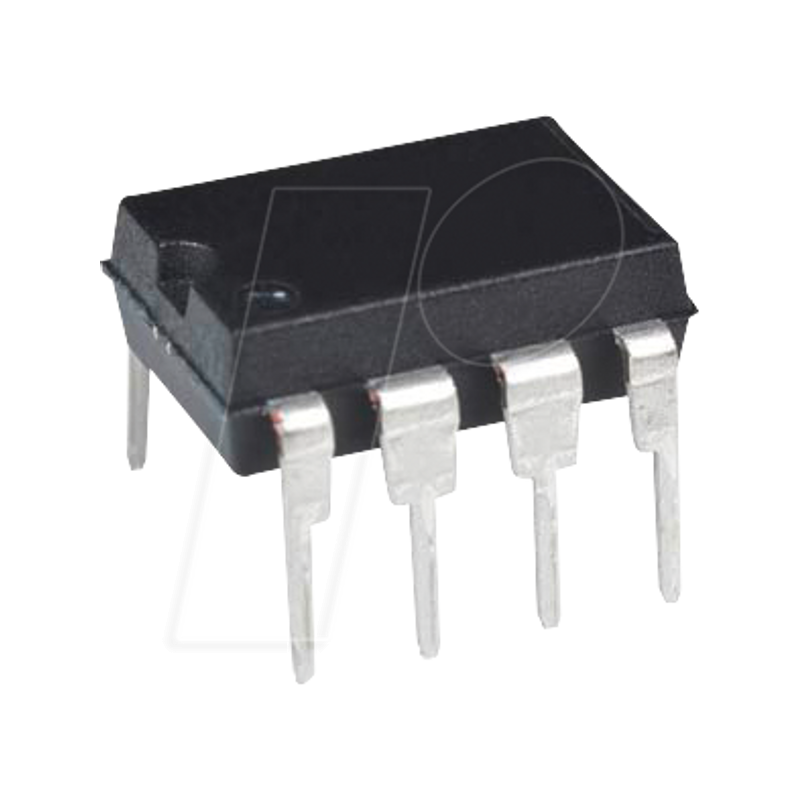

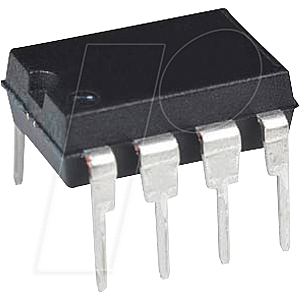

CAN-Bus-Kontroller, CAN, LIN, Sende-Empfänger, DIP-8

MPN MCP2561-E/P Hersteller MICROCHIP

1,66 €

Technische Daten

Allgemeines

Modell CAN Transceiver

Typ CAN Transceiver

Ausführung mit SPLIT

Bauform DIP-8

Elektrische Werte

Versorgungsspannung 4,5 ... 5,5 VDC

Sonstiges

Temperaturbereich -40 ... +125 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers MCP2561-E/P

Verpackungsgewicht 0.001 kg

RoHS konform

EAN/GTIN 9900001437427

Statistische Warennummer 85423990

↓ Datenblatt 62

Beim Modell MCP2561handelt es sich um High-Speed-CAN-Transceiver der 2. Generation, die als Schnittstelle zwischen einem CAN-Protokoll-Controller und dem 2-Draht-CAN-Bus fungiert. Die Bausteine erfüllen die Automotive-Anforderungen in Bezug auf hohe Geschwindigkeit (1MB/s), niedrigen Ruhestrom, elektromagnetische Verträglichkeit (EMV) und elektrostatische Entladung (ESD). Sie bieten differentielle Sende- und Empfangsfähigkeiten für den CAN-Protokoll-Controller und sind vollständig kompatibel mit ISO-11898-2 und ISO-11898-5. Die CAN-Bus-Pins sind nicht verbunden, wenn der Baustein nicht mit Strom versorgt wird. Ein Spannungsabfall hatn keine Auswirkung auf den CAN-Bus.

Features:
- Sehr geringer Standby-Stromverbrauch (typ. 5µA)
- SPLIT-Ausgangspin zur Gleichtaktstabilisierung bei Biased-Split-Termination-Schemes
- Erdschlusserkennung
- Erkennung von dauerhaft dominantem Zustand an TXD und am Bus
- Einschaltreset und Schutz vor Spannungsabfall am VDD- und VIO-Pin
- Schutz vor Beschädigungen durch Kurzschlüsse ( Batteriespannung)
- Schutz vor Hochspannungstransienten in Automotiv-Anwendungen
- Überhitzungsschutz
- Bis zu 112 Nodes können verbunden werden
- Hohe Störfestigkeit aufgrund von differentiellem Bus
