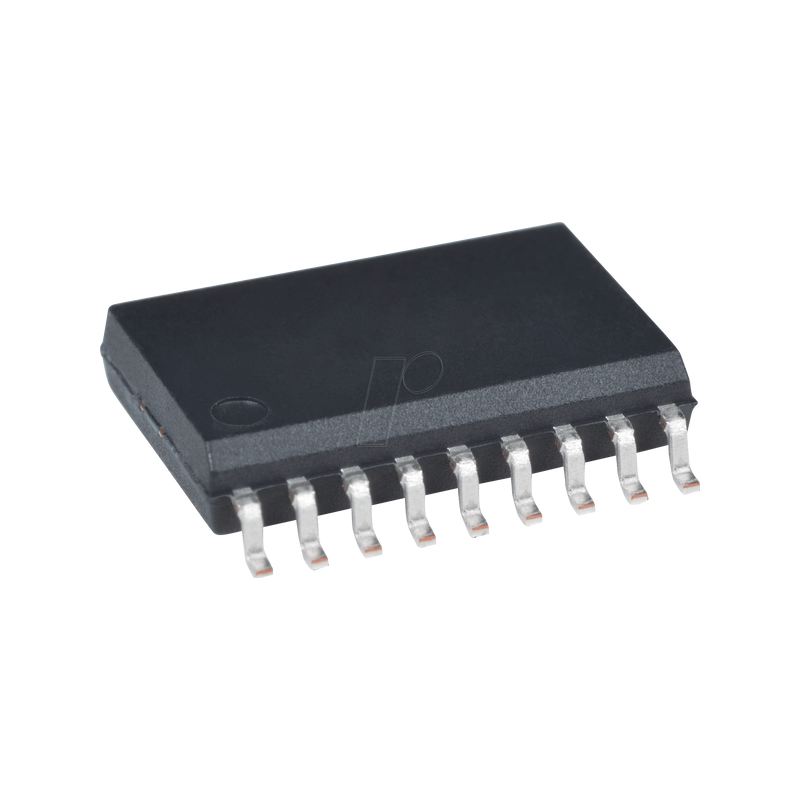

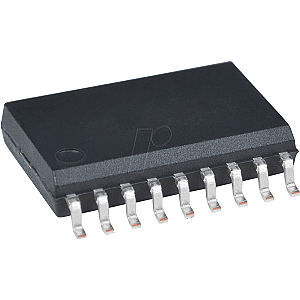

CAN-Controller mit SPI Schnittstelle, 2,7 ... 5,5 V, SO-18

Beschreibung
Der MCP2515 von Microchip Technology ist ein eigenständiger CAN-Controller, der die CAN-Spezifikation, Version 2.0B, implementiert.
Es ist in der Lage, sowohl Standard- als auch erweiterte Daten und Remote-Frames zu senden und zu empfangen.
Das MCP2515 verfügt über zwei Akzeptanzmasken und sechs Akzeptanzfilter, mit denen unerwünschte Nachrichten herausgefiltert werden können, wodurch der Overhead der Host-MCU reduziert wird.
Das MCP2515 verbindet sich mit Mikrocontrollern (MCUs) über ein industrietaugliches Serial Peripheral Interface (SPI). Es ist pin- und funktionskompatibel mit dem MCP2510 und beinhaltet auch verbesserte Funktionen wie schnelleren Durchsatz, Databyte-Filterung und Unterstützung für zeitgesteuerte Protokolle.

Merkmale
- Implementiert CAN V2.0B mit 1 Mb/s:
- 0 bis 8 Byte Länge im Datenfeld
- Standard- und erweiterte Datenfernwartung
- Empfangen von Buffern, Masken und Filtern:
- Zwei Empfangspuffer mit priorisierter Nachricht Speicherung
- Sechs 29-Bit-Filter
- Zwei 29-Bit-Masken
- Datenbyte-Filterung auf die ersten beiden Datenbytes (gilt für Standard-Datenrahmen)
- Drei Sendebuffer mit Priorisierung und Funktionsabbruch
- Hochgeschwindigkeits-SPI-Schnittstelle (10 MHz):
- SPI-Modi 0,0 und 1,1
- One-Shot-Modus stellt sicher, dass die Nachrichtenübertragung nur einmal versucht wird.
- Clock Out Pin mit programmierbarem Vorteiler:
- Kann als Taktquelle für andere Geräte verwendet werden
- Das Start-of-Frame (SOF)-Signal ist für die Überwachung des SOF-Signals verfügbar:
- Kann für zeitschlitzbasierte Protokolle und/oder Busdiagnosen verwendet werden, um einen frühen Busabbau zu erkennen.
- Interrupt Output Pin mit wählbaren Aktivierungen
- Buffer Full Output Pins Konfigurierbar als:
- Interruptausgang für jeden Empfangspuffer
- Universelle Ausgabe
- Request-to-Send (RTS) Eingangsanschlüsse einzeln Konfigurierbar als:
- Steuerpins zur Anforderung der Übertragung für jeden einzelnen Sendepuffer
- Allzweck-Inputs
- Low-Power CMOS-Technologie:
- Funktioniert von 2.7V-5.5V
- 5 mA Wirkstrom (typisch)
- 1 µA Standby-Strom (typisch) (Sleep-Modus)
- Unterstützte Temperaturbereiche:
- Industrie (I): -40°C bis +85°C

Anzahl der TX-Puffer: 3
Anzahl der RX-Puffer: 2
