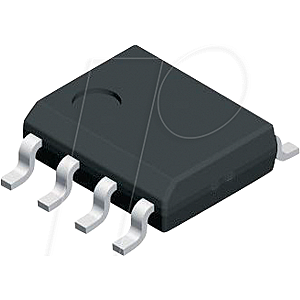

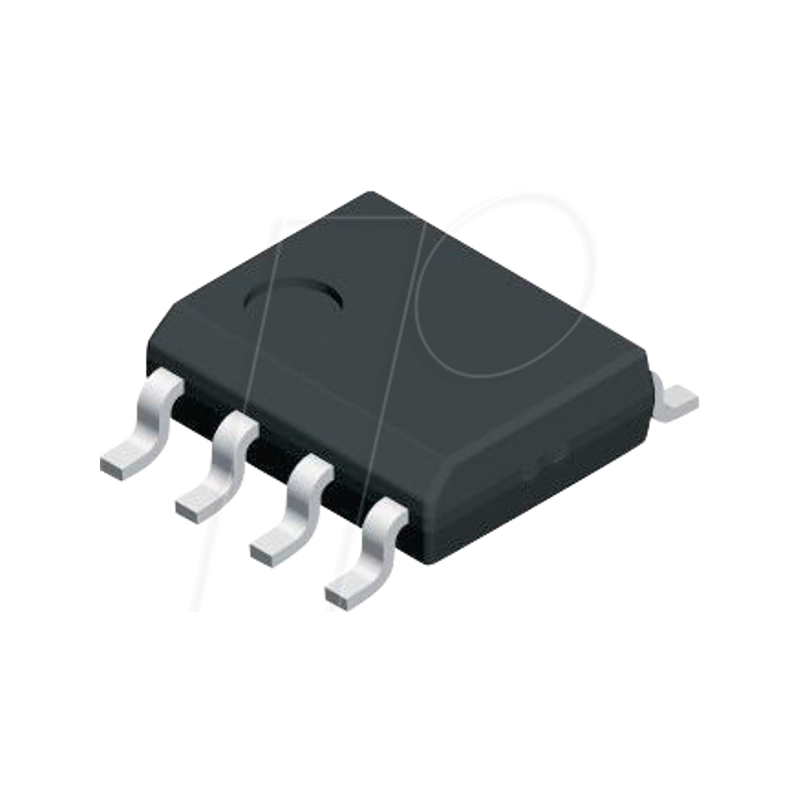

CAN Transceiver, 5V, 5MB/s, SO-8

Der TJA1057 ist Teil der Mantis-Familie von Hochgeschwindigkeits-CAN-Transceivern. Er bietet eine
Schnittstelle zwischen einem Controller Area Network (CAN)-Protokoll-Controller und dem physikalischen
Zweidraht-CAN-Bus. Der Transceiver wurde für Hochgeschwindigkeits-CAN-Anwendungen in der
Automobilbranche entwickelt und bietet die differentielle Sende- und Empfangsfähigkeit für (einen
Mikrocontroller mit einem CAN-Protokoll-Controller.

Wesentliche Merkmale
- Vollständig konform mit ISO 11898-2:2016, SAE J2284-1 bis SAE J2284-5 und SAE J1939-14
- Optimiert für den Einsatz in 12-V-Kraftfahrzeugsystemen
- Niedrige elektromagnetische Emission (EME) und hohe elektromagnetische Störfestigkeit (EMI),
gemäß den vorgeschlagenen EMC-Normen IEC 62228-3 und SAE J2962-2
- AEC-Q100-qualifiziert
- Dunkelgrünes Produkt (halogenfrei und RoHS (Restriction of Hazardous Substances)
konform)
- Kürzere Ausbreitungsverzögerung bei den Varianten TJA1057B und TJA1057C unterstützt größere
Netzwerktopologien (siehe Tabelle 8)
- Varianten mit einem VIO-Pin ermöglichen den direkten Anschluss von 3,3-V- bis 5-V-Mikrocontrollern.
Varianten ohne VIO-Pin können mit 3,3-V- und 5-V-gespeisten Mikrocontrollern verbunden werden,
vorausgesetzt, die I/Os des Mikrocontrollers sind 5-V-tolerant.

Der TJA1057 bietet einen Funktionsumfang, der für 12-V-Automobilanwendungen optimiert ist, mit
mit erheblichen Verbesserungen gegenüber den CAN-Transceivern der ersten und zweiten Generation von NXP,
wie z.B. dem TJA1050, sowie eine hervorragende elektromagnetische Verträglichkeit (EMV).
Der TJA1057 zeigt außerdem ein ideales passives Verhalten zum CAN-Bus, wenn die Versorgungsspannung
Spannung ausgeschaltet ist.
Varianten mit einem VIO-Pin können direkt mit Mikrocontrollern mit Versorgungsspannungen
Versorgungsspannungen von 3,3 V bis 5 V.
Der TJA1057 implementiert den CAN Physical Layer, wie er in ISO 11898-2:2016 und
SAE J2284-1 bis SAE J2284-5. Der TJA1057T ist für Datenraten bis zu 1 Mbit/s spezifiziert.
Für die anderen Varianten sind zusätzliche Timing-Parameter spezifiziert, die die Symmetrie der Schleifenverzögerung
Varianten spezifiziert. Diese Implementierung ermöglicht eine zuverlässige Kommunikation in der schnellen Phase von CAN FD
bei Datenraten bis zu 5 Mbit/s. Der TJA1057B und der TJA1057C haben eine kürzere Ausbreitungs
Ausbreitungsverzögerung und unterstützen größere Netzwerktopologien.
Diese Eigenschaften machen den TJA1057 zu einer hervorragenden Wahl für HS-CAN-Netzwerke, die nur
CAN-Basisfunktionalität benötigen.
