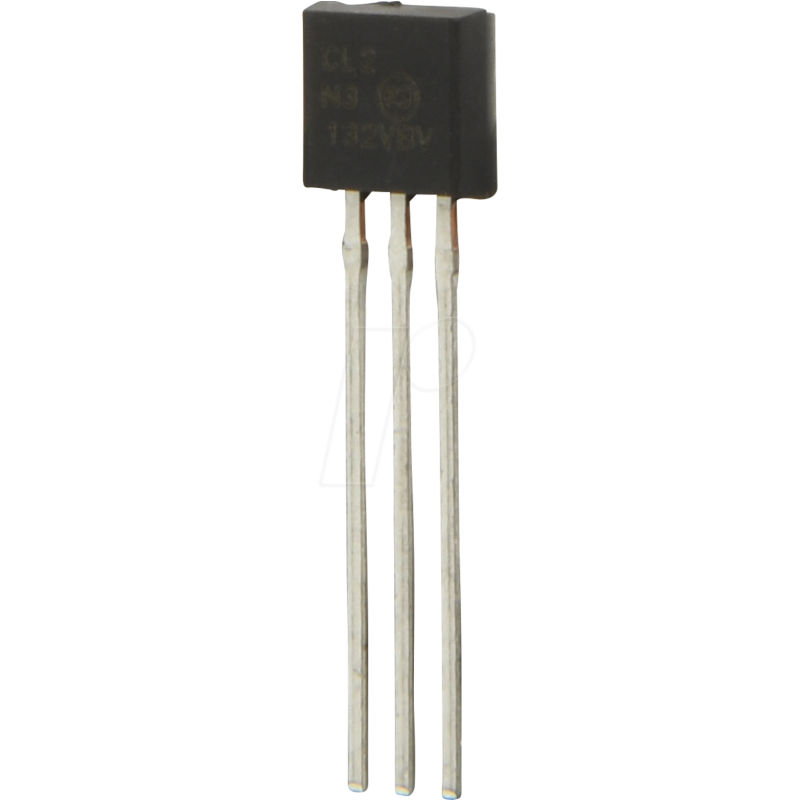

Konstantstrom-LED-Treiber, 90 V, 20 mA, TO-92

Einfacher 90V, 20mA, temperaturkompensiert, Konstantstrom-LED-Treiber-IC

Beschreibung:
CL2 ist eine temperaturkompensierte Konstantstromquelle mit hoher Spannung. Der Baustein ist so getrimmt, dass er einen Konstantstrom von 20 mA ±10% bei einer Eingangsspannung von 5-90V liefert. Der Baustein kann als Konstantstromquelle mit zwei Anschlüssen oder als Konstantstromsenke verwendet werden. Eine typische Anwendung für den CL2 ist die Ansteuerung von LEDs mit einem Konstantstrom von 20 mA. Es können auch mehrere CL2s parallel verwendet werden, um höhere Ströme wie 40 mA, 60 mA oder 80 mA zu liefern. Der Baustein ist in den Gehäusen TO- 243AA (SOT-89), TO-252 (D PAK) und TO-92 erhältlich.

Merkmale:
- Betriebsbereich 5,0 bis 90 V (VA-B)
- 20 mA ±10% bei 5,0 - 90V
- 0,01%/°C typischer Temperaturkoeffizient
- Verfügbar in den Gehäusen TO-243AA (SOT-89), TO-252(DPAK) und TO-92
- Kann für höheren Strom parallel geschaltet werden

Anwendungen
- LED-Treiber
- Industrielle Lampenanzeigen
- Beschilderung
- Akzentbeleuchtung
- Automobilindustrie
- Konstantstromquelle
- Konstantstrom-Senke
