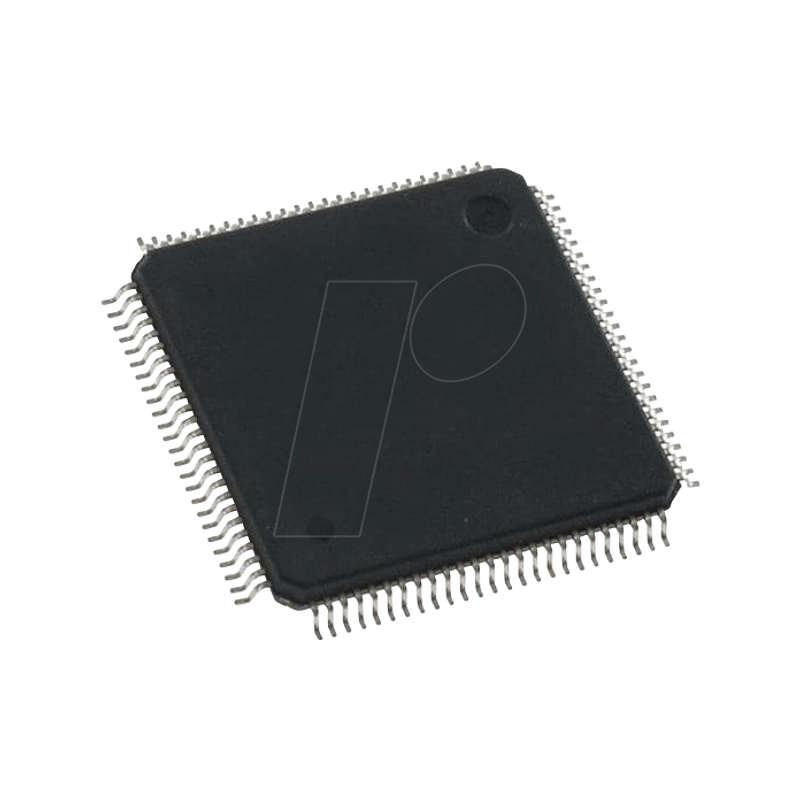

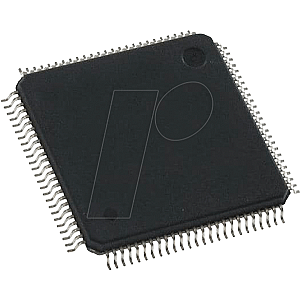

Cortex-M4 Mikrocontroller,512/128KB,LQFP-100

Hochleistungs-Zugangsleitung, Arm Cortex-M4-Kern mit DSP und FPU, 512 KByte Flash-Speicher, 100 MHz CPU, ART Accelerator

Die STM32F411xC/xE-Bausteine basieren auf dem leistungsstarken Arm® Cortex® -M4 32-Bit-RISC-Kern, der mit einer Frequenz von bis zu 100 MHz arbeitet. Der Cortex®-M4-Core verfügt über eine Fließkommaeinheit (FPU) mit einfacher Genauigkeit, die alle Arm-Befehle und Datentypen für die Verarbeitung von einfachen Präzisionsdaten unterstützt. Außerdem implementiert er einen vollständigen Satz von DSP-Befehlen und eine Memory Protection Unit (MPU), die die Anwendungssicherheit erhöht.

Der STM32F411xC/xE gehört zur STM32 Dynamic Efficiency-Produktlinie (mit Produkten, die Energieeffizienz, Leistung und Integration kombinieren) und fügt eine neue innovative Funktion namens Batch Acquisition Mode (BAM) hinzu, die es ermöglicht, während der Datenerfassung noch mehr Strom zu sparen.

Die STM32F411xC/xE enthalten eingebettete Hochgeschwindigkeitsspeicher (bis zu 512 KByte Flash-Speicher, 128 KByte SRAM) und eine umfangreiche Auswahl an erweiterten E/As und Peripheriegeräten, die an zwei APB-Busse, zwei AHB-Busse und eine 32-Bit-Multi-AHB-Busmatrix angeschlossen sind.

Alle Bausteine bieten einen 12-Bit-ADC, eine stromsparende RTC, sechs 16-Bit-Allzweck-Timer einschließlich eines PWM-Timers für die Motorsteuerung und zwei 32-Bit-Allzweck-Timer. Außerdem verfügen sie über Standard- und erweiterte Kommunikationsschnittstellen.
