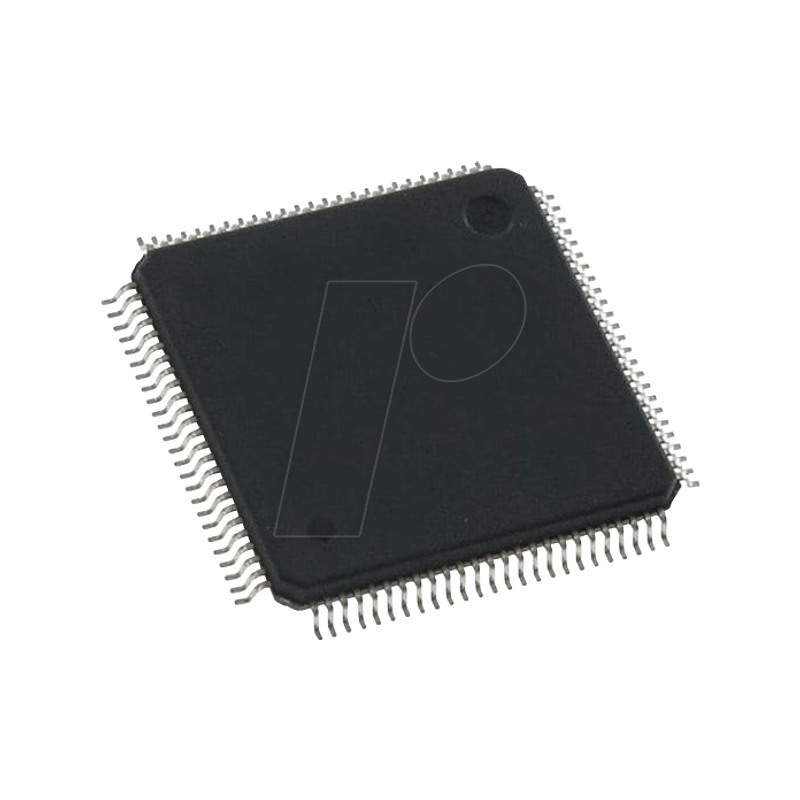

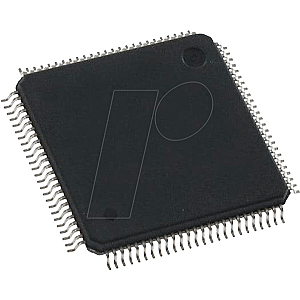

Cortex-M7 Mikrocontroller, 2048/KB, LQFP-100

Die STM32H750xB-Bausteine basieren auf dem leistungsstarken Arm® Cortex®-M7 32-Bit-RISC-Kern, der mit bis zu 480 MHz arbeitet. Der Cortex®-M7-Kern verfügt über eine Gleitkommaeinheit (FPU), die Arm®-Befehle und Datentypen mit doppelter Genauigkeit (IEEE 754-konform) und einfacher Genauigkeit unterstützt. STM32H750xB-Bausteine unterstützen einen vollständigen Satz von DSP-Befehlen und eine Speicherschutzeinheit (MPU) zur Verbesserung der Anwendungssicherheit.

STM32H750xB-Bausteine verfügen über eingebettete Hochgeschwindigkeitsspeicher mit einem Flash-Speicher von 128 KByte, bis zu 1 MByte RAM (einschließlich 192 KByte TCM-RAM, bis zu 864 KByte Benutzer-SRAM und 4 KByte Backup-SRAM) sowie über eine umfangreiche Palette an erweiterten E/As und Peripheriegeräte, die an APB-Busse, AHB-Busse, eine 2x32-Bit-Multi-AHB-Busmatrix und eine mehrschichtige AXI-Verbindung angeschlossen sind, die internen und externen Speicherzugriff unterstützt.

Alle Bausteine bieten drei ADCs, zwei DACs, zwei Komparatoren mit extrem niedrigem Stromverbrauch, eine stromsparende RTC, einen hochauflösenden Timer, 12 16-Bit-Allzweck-Timer, zwei PWM-Timer für die Motorsteuerung, fünf stromsparende Timer, einen echten Zufallszahlengenerator (RNG) und eine kryptografische Beschleunigungszelle. Die Bausteine unterstützen vier digitale Filter für externe Sigma-Delta-Modulatoren (DFSDM). Außerdem verfügen sie über Standard- und erweiterte Kommunikationsschnittstellen.

STM32H750xB-Bausteine arbeiten im Temperaturbereich von -40 bis +85 °C mit einer Versorgungsspannung von 1,62 bis 3,6 V. Die Versorgungsspannung kann auf 1,62 V sinken, wenn ein externer Power Supervisor verwendet wird (siehe Abschnitt 3.5.2: Power Supply Supervisor) und der PDR_ON-Pin mit VSS. Andernfalls muss die Versorgungsspannung über 1,71 V bleiben, wenn der integrierte Spannungsdetektor aktiviert ist.
