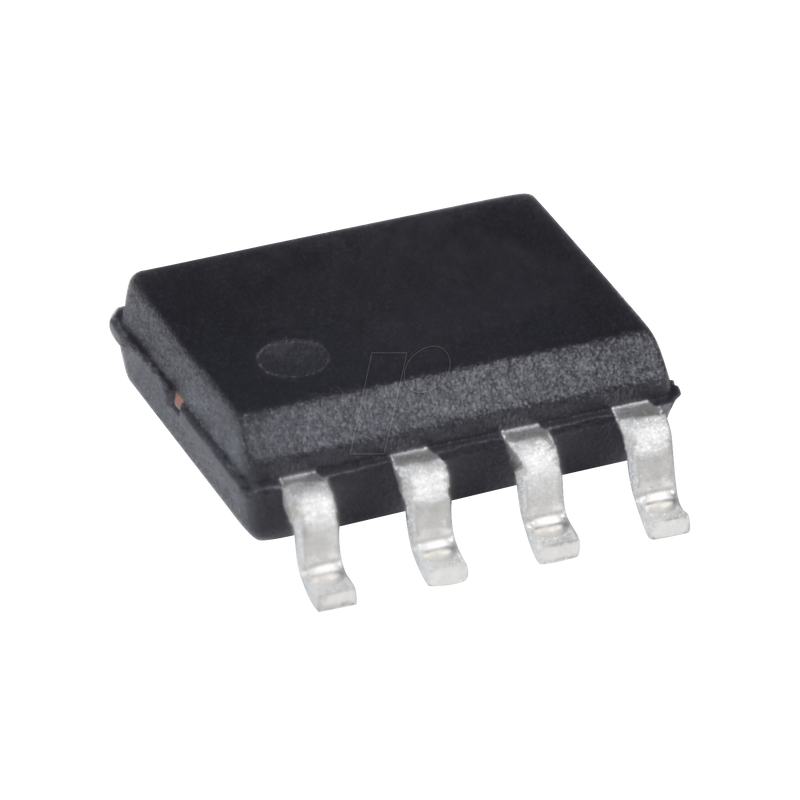

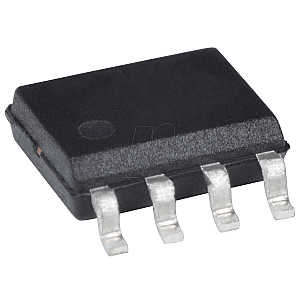

Stromquelle, einstellbar, 1µA-10mA, 40 V, SO-8

Einstellbare Stromquellen mit 3-Anschlüssen

Allgemeine Beschreibung
Die LM134/LM234/LM334 sind einstellbare Stromquellen mit 3 Anschlüssen, die sich durch einen Betriebsstrombereich von 10.000:1, eine ausgezeichnete Stromregelung und einen großen dynamischen Spannungsbereich von 1V bis 40V auszeichnen. Der Strom wird mit einem externen Widerstand erzeugt und es sind keine weiteren Teile erforderlich. Die anfängliche Stromgenauigkeit beträgt ±3%. Die LM134/LM234/LM334 sind echte erdfreie Stromquellen ohne separate Stromversorgungsanschlüsse. Darüber hinaus nehmen in Sperrrichtung angelegte Spannungen von bis zu 20V nur einige Dutzend Mikroampere Strom auf, so dass die Bausteine bei AC-Anwendungen sowohl als Gleichrichter als auch als Stromquelle fungieren können. Die zur Ermittlung des Betriebsstroms im LM134 verwendete Sense-Spannung beträgt 64mV bei 25°C und ist direkt proportional zur absoluten Temperatur (°K). Die einfachste Verbindung mit einem externen Widerstand erzeugt also einen Strom mit "+0,33%/°C Temperaturabhängigkeit". Der Nulldriftbetrieb kann durch Hinzufügen eines zusätzlichen Widerstands und einer Diode erreicht werden. Zu den Anwendungen für die Stromquellen gehören Vorspannungsnetzwerke, Überspannungsschutz, Niedrigleistungsreferenz, Rampengenerierung, LED-Treiber und Temperaturerfassung. Der LM334 ist über einen Temperaturbereich von 0°C bis +70°C garantiert. Diese Bausteine sind in hermetischen TO-46, TO-92 und SO-8 Kunststoffgehäusen erhältlich.

Merkmale
- Arbeitet von 1V bis 40V
- 0,02%/V aktuelle Regelung
- Programmierbar von 1µA bis 10mA
- Echte 2-Terminal-Operation
- Verfügbar als vollständig spezifizierter Temperatursensor
- ±3% anfängliche Genauigkeit
