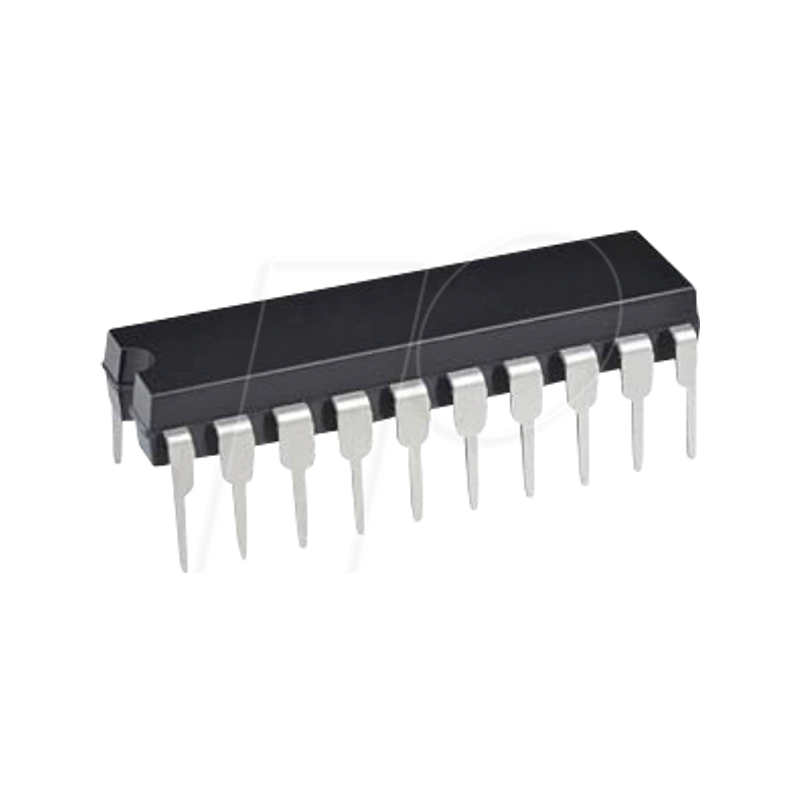

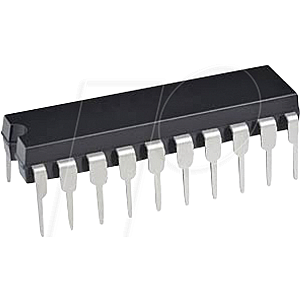

D-Type Flip-Flop, 3-state, pos. Fl., DIL-20

Hochgeschwindigkeits-CMOS-Logik Octal Positive-Edge-Triggered D-Type Flip-Flops mit 3-State-Ausgängen

Die HC374, HCT374, HC574 und HCT574 sind
oktale D-Flip-Flops mit 3-Zustands-Ausgängen und der
Fähigkeit, 15 LSTTL-Lasten zu treiben. Die acht edgetriggerten
flip-flops geben Daten in ihre Register ein, wenn
dem LOW-nach-HIGH-Übergang des Taktes (CP) in ihre Register. Die
Ausgangsfreigabe (OE) steuert die 3-Zustands-Ausgänge und
ist unabhängig von der Registerfunktion. Wenn OE auf
HIGH ist, befinden sich die Ausgänge im Zustand hoher Impedanz.
Die 374 und 574 sind in ihrer Funktion identisch und unterscheiden sich
und unterscheiden sich nur in ihrer Pinbelegung.
