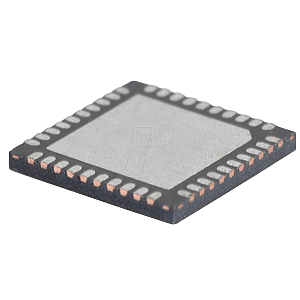

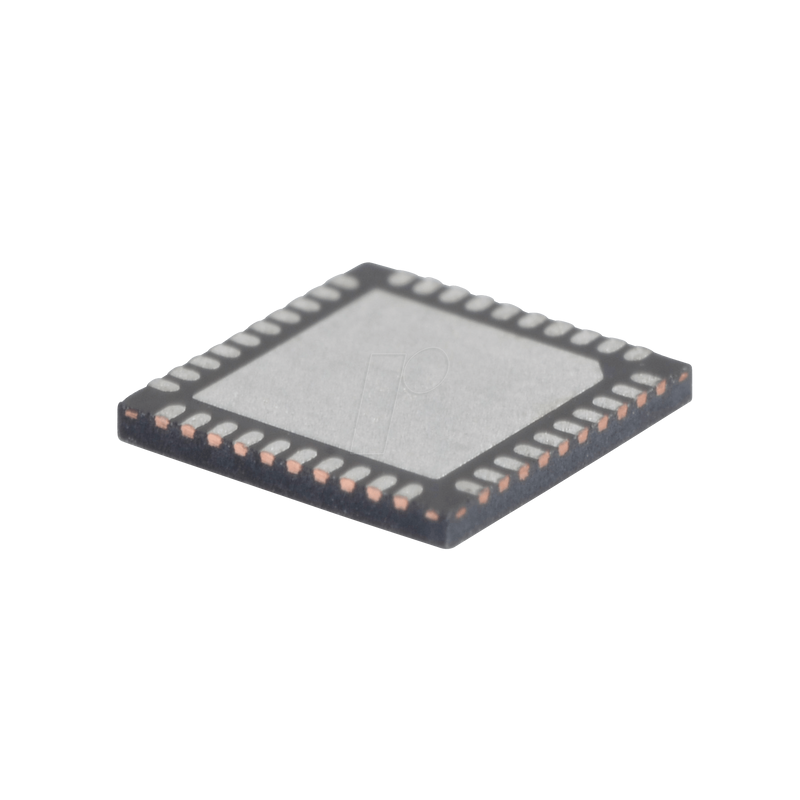

D/A-Wandler, 32-bit, 1-Kanal, 130 dB,QFN-40

Der CS43198 ist ein hochperformanter Stereo Audio DAC mit 32-Bit Auflösung der eine hohe Samplingrate von bis zu 384 kHz unterstützt und pseudodifferentielle analoge Ausgänge besitzt.

Der CS43198 ist ein Low-Power-Audio-DAC der nächsten Generation, der eine überragende Audioleistung auf Systemebene bietet, ohne die Batterie zu belasten. Dieser IC minimiert den Platzbedarf auf der Leiterplatte und bietet gleichzeitig Leistung und Funktionen, die das Design differenzieren. Der CS43198 bietet eine hohe Impedanz von 600 ?, einen Dynamikbereich von 130 dBA, einen THD+N-Wert von -115 dB und eine Isolierung zwischen den Kanälen von >110 dB. Um Vor-Echos und Ringing-Artefakte zu minimieren, ist der CS43198 mit proprietären digitalen Interpolationsfiltern ausgestattet, die fünf wählbare digitale Filterreaktionen unterstützen. Zu den Filteroptionen gehören eine niedrige Gruppenverzögerung mit pseudo-linearer Phase und ein schneller oder langsamer Roll-off. Ein patentierter On-Chip-DSD-Prozessor unterstützt bis zu DSD256 im Direktmodus, um die Audiointegrität zu wahren, indem er eine nicht dezimierende Lautstärkeregelung mit weicher Rampe und eine 50-kHz-Filterung gemäß den Empfehlungen von Scarlet Book bietet. Die Lautstärkeanpassung der analogen Ausgangspegel und die Kanalmischung ermöglichen einen nahtlosen Übergang zwischen den DSD- und PCM-Wiedergabewegen.
