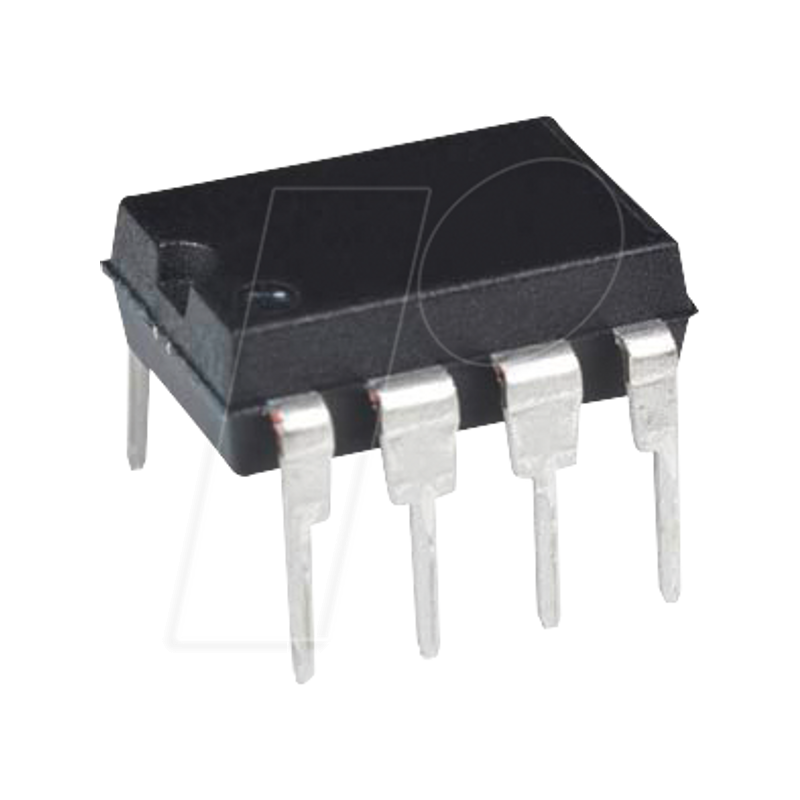

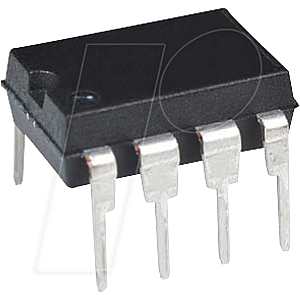

D/A-Wandler, 8-bit, 2-Kanal, SPI, 2,7 V ... 5,5 V, DIP-8

8/10/12-Bit-Dual-Spannungsausgangs-Digital-Analog-Wandler mit interner VREF- und SPI-Schnittstelle

Beschreibung
MCP4802 ist ein zweikanaliger 8-Bit-Digital-Analog-Wandler (DAC) mit interner Spannungsreferenz. Dieser Baustein bietet hohe Genauigkeit und geringen Stromverbrauch und ist in verschiedenen Gehäusen erhältlich. Die Kommunikation mit dem Gerät erfolgt über eine einfache serielle Schnittstelle unter Verwendung von SPI-Protokollen.
Der Baustein MCP4802 ist ein Teil der Produktfamilie MCP4802/MCP4812/MCP4822, bei denen es sich um zweikanalige 8-Bit/10-Bit/12-Bit-DACs mit interner Spannungsreferenz (VREF) handelt. Diese Bausteine bieten eine sehr hohe Genauigkeit und ein niedriges Rauschverhalten und eignen sich für Verbraucher- und Industrieanwendungen, wie z.B. Sollwertregelung, Offset-Anpassung und Sensorkalibrierung. Der geringe Stromverbrauch und die kleinen Gehäuseoptionen machen diese Bausteine für viele tragbare und batteriebetriebene Anwendungen sehr attraktiv. Wenn ein Ausgang benötigt wird, kann die Einkanal-Produktfamilie MCP4801/4811/4821 verwendet werden.

Merkmale
- MCP4802: Dualer 8-Bit-Spannungsausgangs-DAC
- MCP4812: Dualer 10-Bit-Spannungsausgangs-DAC
- MCP4822: Dualer 12-Bit-Spannungsausgangs-DAC
- Schiene-zu-Schiene-Ausgabe
- SPI-Schnittstelle mit 20-MHz-Taktunterstützung
- Gleichzeitige Verriegelung der Dual-DACs mit LDAC-Pin
- Schnelle Einschwingzeit von 4,5 µs
- Wählbare Einheit oder 2x Gain-Ausgang
- 2,048V Interne Spannungsreferenz
- 50ppm/°C VREF Temperatur-Koeffizient
- 2,7V bis 5,5V Betrieb mit einer Spannungsversorgung
- Erweiterter Temperaturbereich: -40°C bis +125°C

Anwendungen:
- Sollwert- oder Offset-Trimming
- Sensor-Kalibrierung
- Präzise wählbare Spannungsreferenz
- Tragbare Messgeräte (batteriebetrieben)
- Kalibrierung von optischen Kommunikationsgeräten
