D/A-Wandler, 8-bit, 4-Kanal, µP-kompatibel, SOL-24

8-Bit, 5 us Quad-DAC, Parallele Eingabe, gleichzeitige Aktualisierung, Binäreingangskodierung

Beschreibung:

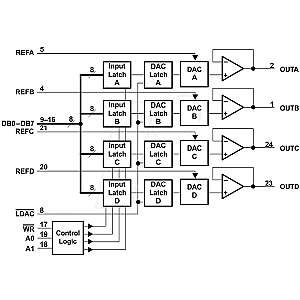

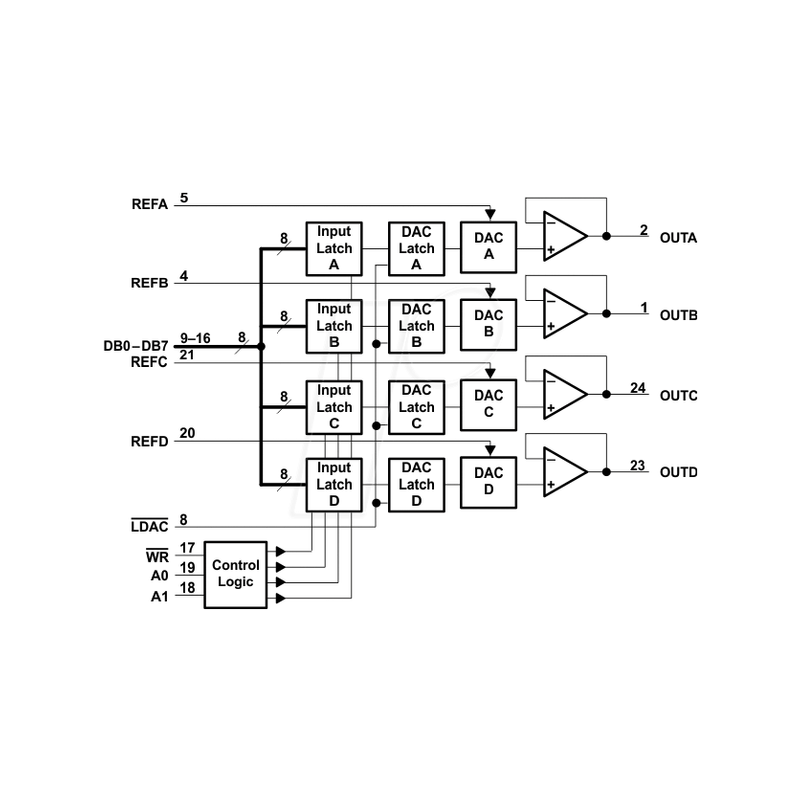

Der TLC7225 besteht aus vier Digital/Analog-Wandlern (DACs) mit 8-Bit-Spannungsausgang, mit Ausgangspufferverstärkern und Schnittstellenlogik mit doppelter Registerpufferung. Für jeden der DACs sind separate On-Chip-Latches vorgesehen. Die Daten werden über einen gemeinsamen 8-Bit-TTL/CMOS-kompatiblen (5 V) Eingangsport in einen dieser Datenlatches übertragen. Die Steuereingänge A0 und A1 bestimmen, welcher DAC geladen wird, wenn WR\ niedrig wird. Nur die in den DAC-Registern gehaltenen Daten bestimmen die Analogausgänge der Wandler. Die doppelte Registerpufferung ermöglicht die gleichzeitige Aktualisierung aller vier Ausgänge unter der Kontrolle von LDAC\. Alle Logikeingänge sind TTL- und CMOS-Level-kompatibel und die Steuerlogik ist geschwindigkeitskompatibel zu den meisten 8-Bit-Mikroprozessoren. Jeder DAC enthält einen Ausgangspufferverstärker, der bis zu 5 mA Ausgangsstrom treiben kann. Die Leistung des TLC7225 ist für Eingangs-Referenzspannungen von 2 V bis VDD - 4 V mit doppelter Versorgung spezifiziert. Die Spannungsmodus-Konfiguration der DACs ermöglicht den Betrieb des TLC7225 an einer einzigen Stromversorgungsschiene bei einer Referenzspannung von 10 V. Der TLC7225 wird in einem LinBiCMOSTM -Prozess hergestellt, der speziell entwickelt wurde, um die Integration von digitalen Hochgeschwindigkeits-Logikschaltungen und analogen Präzisionsschaltungen auf demselben Chip zu ermöglichen. Der TLC7225 hat einen gemeinsamen 8-Bit-Datenbus mit individuellen DAC-Latches. Dies bietet eine vielseitige Steuerungsarchitektur für eine einfache Schnittstelle zu Mikroprozessoren. Alle Latch-Freigabesignale sind pegelgetriggert.

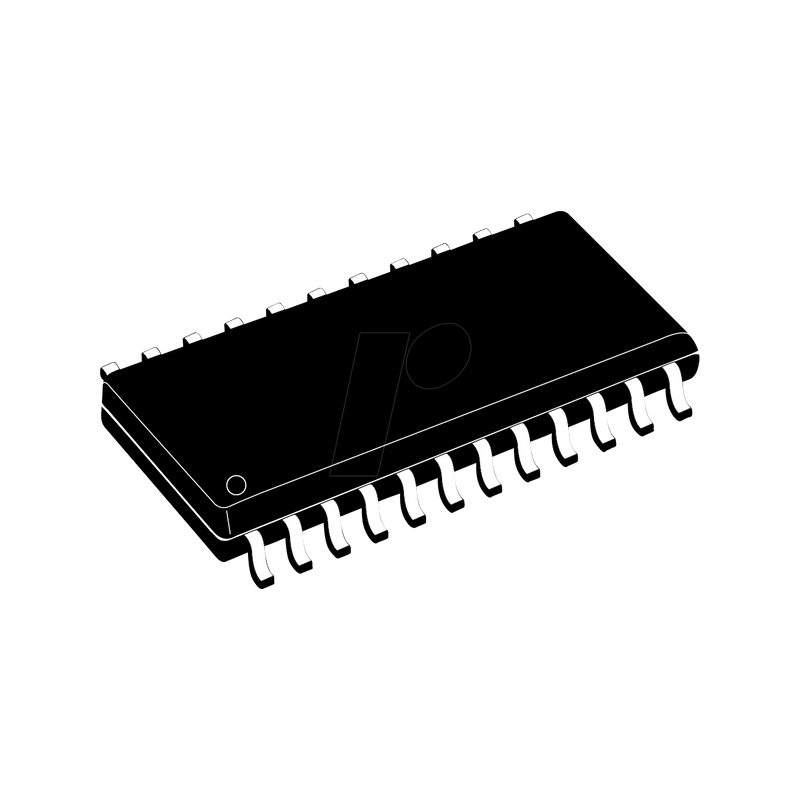

Die Kombination von vier DACs, vier Operationsverstärkern und Schnittstellenlogik in einem kleinen, 0,3 Zoll breiten SOIC mit 24 Anschlüssen ermöglicht eine erhebliche Reduzierung des Platzbedarfs auf der Leiterplatte und bietet eine erhöhte Zuverlässigkeit in Systemen mit mehreren Wandlern. Die Pinbelegung optimiert das Platinenlayout mit allen analogen Ein- und Ausgängen an einem Ende des Gehäuses und allen digitalen Eingängen am anderen Ende.
Der TLC7225C ist für einen Betrieb von 0°C bis 70°C charakterisiert. Der TLC7225I ist für den Betrieb bei Temperaturen von -25°C bis 85°C ausgelegt.

Merkmale:
- Vier 8-Bit-D/A-Wandler mit individuellen Referenzen
- Direkter bipolarer Betrieb ohne externen Pegelverschiebungsverstärker
- Mikroprozessor-kompatibel
- TTL/CMOS-kompatibel
- Einzelversorgungsbetrieb möglich
- Simultan-Aktualisierungseinrichtung
- Binäre Eingabekodierung

Anwendungen:
- Prozess-Steuerung
- Automatische Testausrüstung
- Automatische Kalibrierung großer Systemparameter, z.B. Gain/Offset
