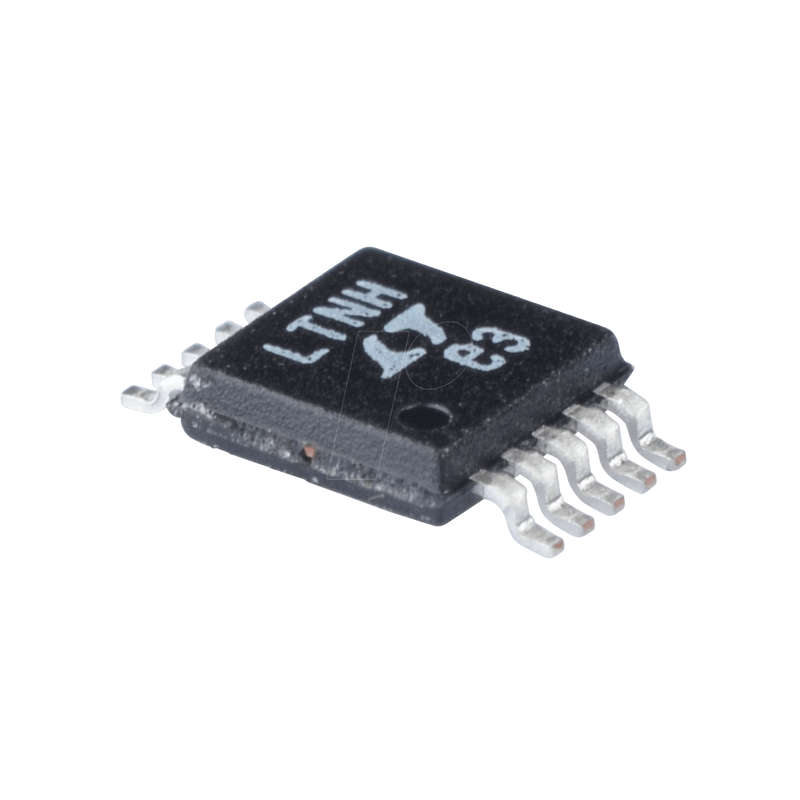

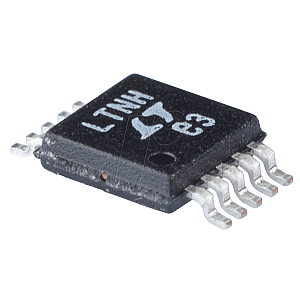

DC/DC-Aufwärtswandler, einstellbar, 1,4 MHz, 1 Aout, MSOP-10

Konstantstrom/Konstantspannung 1,4MHz DC/DC-Aufwärtswandler

Beschreibung:
Der DC/DC-Aufwärtswandler LT®1618 kombiniert eine traditionelle Spannungsrückkopplungsschleife und eine einzigartige Stromrückkopplungsschleife, um als Konstantstrom-Konstantspannungsquelle zu arbeiten. Dieser Current-Mode-Schalter mit fester Frequenz arbeitet in einem weiten Eingangsspannungsbereich von 1,6V bis 18V, und die hohe Schaltfrequenz von 1,4MHz erlaubt die Verwendung von winzigen, flachen Induktivitäten und Kondensatoren. Die Stromerfassungsspannung ist auf 50mV eingestellt und kann über den Iadj-Pin eingestellt werden. Der LT1618 ist in den Gehäusen 10-Pin (3mm × 3mm) Exposed Pad DFN und 10-Pin MSOP erhältlich und stellt eine Komplettlösung für Konstantstrom-Anwendungen dar.

Merkmale:
- Genaue Eingangs-/Ausgangsstromregelung: ±5% Übertemperatur
- Genaue Ausgangsspannungsregelung: ±1%
- Großer VIN-Bereich: 1,6V bis 18V
- 1,4MHz Schaltfrequenz
- Hohe Ausgangsspannung: Bis zu 35V
- Niedrig-VCESAT-Schalter: 200mV bei 1A
- Verfügbar in (3mm × 3mm × 0,8mm) 10-Pin DFN- und 10-Pin MSOP-Gehäusen

Anwendungen
- Treiber für LED-Hintergrundbeleuchtung
- USB-betriebene Boost/SEPIC-Konverter
- Eingangsstrombegrenzte Boost/SEPIC-Wandler
- Batterie-Ladegeräte
