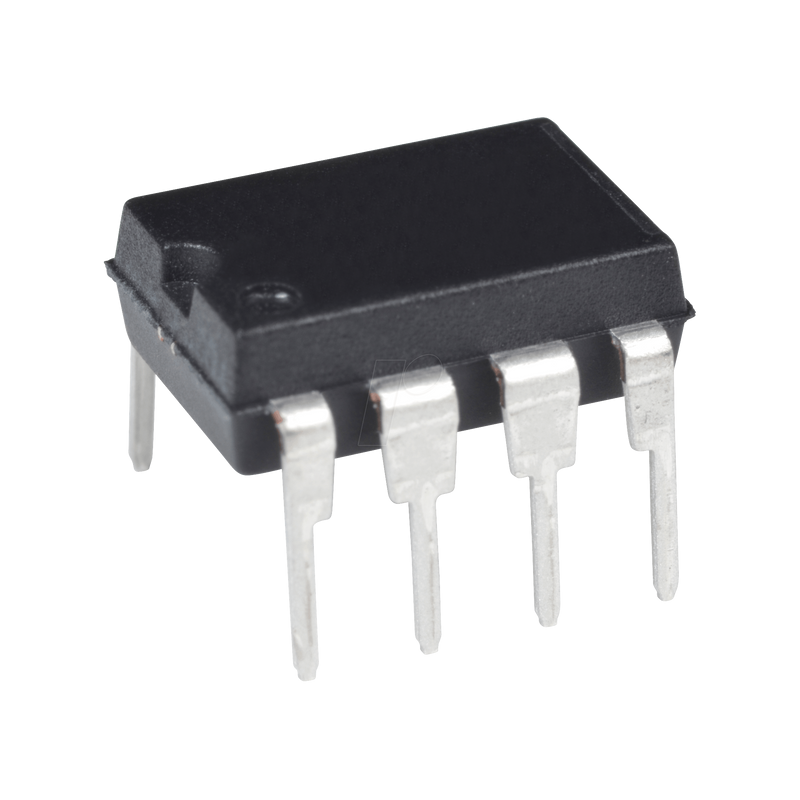

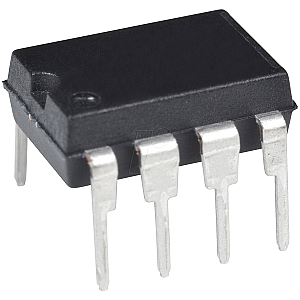

DC/DC-Schaltregler, adj., 3 ... 40 Vin, 100 kHz, 1,25 Aout, DIP-

LT1170/LT1171/LT1172 Schaltregler mit hohem Wirkungsgrad
100kHz, 5A, 2,5A und 1,25A

Beschreibung:
Die LT®1170/LT1171/LT1172 sind monolithische Hochleistungs-Schaltregler. Sie können in allen Standard-Schaltkonfigurationen betrieben werden, einschließlich Buck, Boost, Flyback, Vorwärts, Invertierung und "Cuk". Ein Hochstromschalter mit hohem Wirkungsgrad ist zusammen mit allen Oszillator-, Steuer- und Schutzschaltungen auf dem Chip enthalten. Durch die Integration aller Funktionen kann der LT1170/LT1171/LT1172 sowohl in einem 5-poligen TO-3- oder TO-220-Standard-Power-Package als auch in den 8-poligen Gehäusen (LT1172) aufgebaut werden. Dadurch sind sie extrem einfach zu handhaben und bieten einen "bust proof"-Betrieb ähnlich wie bei 3-Pin-Linearreglern. Die Bausteine LT1170/LT1171/LT1172 arbeiten mit Versorgungsspannungen von 3V bis 60V und nehmen nur 6mA Ruhestrom auf. Sie können eine Lastleistung von bis zu 100W ohne externe Stromversorgungsgeräte liefern. Durch den Einsatz von Current-Mode-Schalttechniken bieten sie eine ausgezeichnete AC- und DC-Last- und Leitungsregelung. Die LT1170/LT1171/LT1172 weisen viele einzigartige Eigenschaften auf, die selbst bei den derzeit verfügbaren, wesentlich schwieriger zu verwendenden Steuerchips mit geringer Leistung nicht zu finden sind. Sie verwenden eine adaptive Antisat-Schaltansteuerung, um einen sehr weiten Laststrombereich ohne Wirkungsgradverlust zu ermöglichen. Ein extern aktivierter Abschaltmodus reduziert den Gesamtversorgungsstrom an 50µA, typischerweise für den Standby-Betrieb.

Merkmale:
- Weiter Eingangsspannungsbereich: 3V bis 60V
- Niedriger Ruhestrom: 6mA
- Interner 5A-Schalter (2,5A für LT1171, 1,25A für LT1172)
- Abschaltmodus zieht nur 50µA Versorgungsstrom
- Sehr wenige externe Teile erforderlich
- Selbstschutz gegen Überlastungen
- Funktioniert in fast allen Switching-Topologien
- Flyback-geregelter Modus mit vollständig potenzialfreien Ausgängen
- Wird in Standard 5-Pin-Paketen geliefert
- LT1172 erhältlich in 8-Pin-MiniDIP- und oberflächenmontierbaren Gehäusen
- Extern synchronisierbar

Anwendungen:
- Logik-Versorgung 5V bei 10A
- 5V-Logik bis ±15V-Operationsverstärkerversorgung
- Batterie-Aufwärtswandler
- Leistungsumrichter (+ zu -) oder (- zu +)
- Vollständig potenzialfreie Mehrfachausgänge
