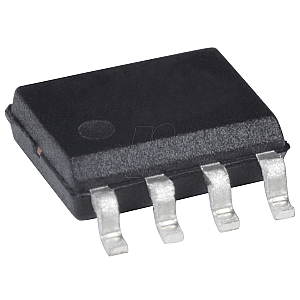

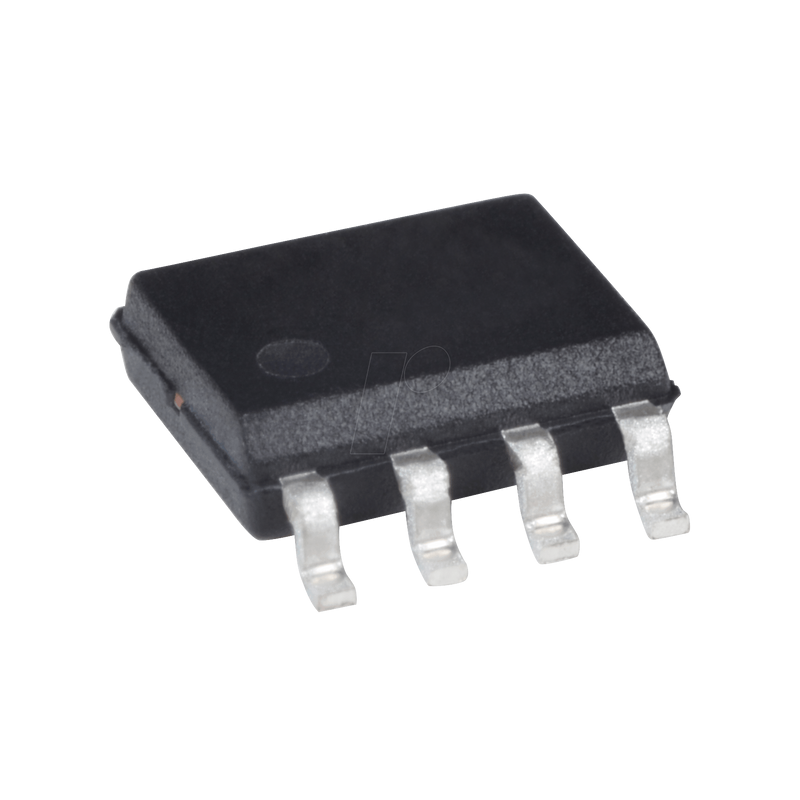

Digitaler Isolator, 2-Kanal, 2,7 ... 5 V, 1 Mbps, 150 ns, SO-8

Zwei-Kanal-Digital-Isolatoren

Beschreibung:
Die ADuM1200/ADuM12011 sind zweikanalige digitale Isolatoren, die auf der iCoupler®-Technologie von Analog Devices, Inc. basieren. Durch die Kombination von Hochgeschwindigkeits-CMOS und monolithischen Transformatortechnologien bieten diese Isolationskomponenten hervorragende Leistungsmerkmale, die Alternativen, wie z.B. Optokopplern, überlegen sind. Durch den Verzicht auf LEDs und Fotodioden beseitigen die iCoupler-Bausteine die Designschwierigkeiten, die üblicherweise mit Optokopplern verbunden sind. Die typischen Bedenken von Optokopplern hinsichtlich unsicherer Stromübertragungsverhältnisse, nichtlinearer Übertragungsfunktionen sowie Temperatur- und Lebensdauereffekte werden mit den einfachen digitalen iCoupler-Schnittstellen und stabilen Leistungsmerkmalen beseitigt. Der Bedarf an externen Treibern und anderen diskreten Komponenten entfällt bei diesen iCoupler-Produkten. Darüber hinaus verbrauchen iCoupler-Bausteine bei vergleichbaren Signaldatenraten ein Zehntel bis ein Sechstel der Leistung von Optokopplern. Die ADuM1200/ADuM1201-Isolatoren bieten zwei unabhängige Isolationskanäle in einer Vielzahl von Kanalkonfigurationen und Datenraten (siehe Bestellanleitung). Beide Bausteine arbeiten mit einer Versorgungsspannung von 2,7 V bis 5,5 V auf beiden Seiten, wodurch Kompatibilität mit Systemen mit niedrigerer Spannung sowie eine Spannungsumsetzungsfunktion über die Isolationsbarriere hinweg ermöglicht wird. Darüber hinaus bieten der ADuM1200/ADuM1201 eine geringe Impulsbreitenverzerrung (<3 ns bei CR-Qualität) und eine enge Kanal-zu-Kanal-Anpassung (<3 ns bei CR-Qualität). Im Gegensatz zu anderen Optokoppler-Alternativen verfügen die ADuM1200/ADuM1201-Isolatoren über eine patentierte Aktualisierungsfunktion, die die Gleichstromkorrektheit bei fehlenden Eingangslogikübergängen und unter Ein- und Ausschaltbedingungen sicherstellt. ADuM1200W und ADuM1201W sind automobiltaugliche Versionen, die für den Betrieb bei 125°C qualifiziert sind. Weitere Informationen finden Sie im Abschnitt Automobilprodukte.

Merkmale:
- Schmaler Körper, RoHS-konform, SOIC 8-poliges Gehäuse
- Betrieb mit geringer Leistung:
- 5-V-Betrieb
- 1,1 mA pro Kanal maximal bei 0 Mbps bis 2 Mbps
- 3,7 mA pro Kanal maximal bei 10 Mbps
- 8,2 mA pro Kanal maximal bei 25 Mbps
- 3-V-Betrieb
- 0,8 mA pro Kanal maximal bei 0 Mbps bis 2 Mbps
- 2,2 mA pro Kanal maximal bei 10 Mbps
- 4,8 mA pro Kanal maximal bei 25 Mbps
- Bidirektionale Kommunikation
- Übersetzung auf 3 V/5 V-Ebene
- Betrieb bei hohen Temperaturen: 125°C
- Hohe Datenrate: Gleichstrom bis 25 Mbps (NRZ)
- Präzise Timing-Eigenschaften
- 3 ns maximale Pulsbreitenverzerrung
- Maximale Kanal-zu-Kanal-Anpassung von 3 ns
- Hohe transiente Gleichtakt-Immunität: >25 kV/µs
- Sicherheit und behördliche Genehmigungen
- UL-Anerkennung, 2500 V rms für 1 Minute pro UL 1577
- CSA Component Acceptance Notice 5A
- VDE-Konformitäts-Zertifikat
- DIN V VDE V 0884-10 (VDE V 0884-10): 2006-12
- VIORM = 560 V Spitze
- Qualifiziert für Automobilanwendungen

Anwendung:
- Größenkritische Mehrkanal-Isolation
- SPI-Schnittstelle/Datenwandler-Isolation
- RS-232/RS-422/RS-485-Transceiver-Isolation Digitale Feldbus-Isolation
- Hybrid-Elektrofahrzeuge, Batteriemonitor und Motorantrieb
