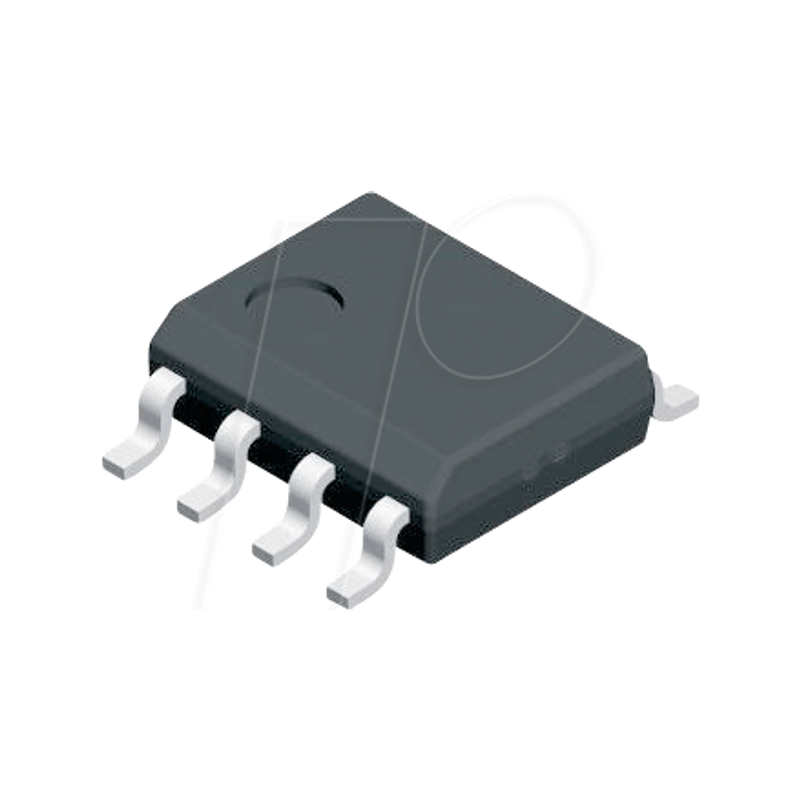

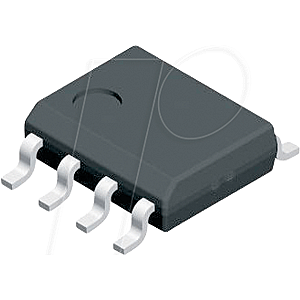

Digital-Potentiometer, 1-Kanal, 100 Schritte, 1 k, 3-Wire, SO-8

X9C102, X9C103, X9C104, X9C503
Digital gesteuertes Potentiometer (XDCP™)

Beschreibung:
Die X9C102, X9C103, X9C104, X9C503 sind digital gesteuerte (XDCP) Potentiometer. Das Gerät besteht aus einer Widerstandsanordnung, Schleiferschaltern, einem Steuerteil und einem nichtflüchtigen Speicher. Die Schleiferposition wird über eine Dreidraht-Schnittstelle gesteuert. Das Potentiometer wird durch eine Widerstandsanordnung aus 99 Widerstandselementen und einem Schleiferschaltnetzwerk realisiert. Zwischen jedem Element und an beiden Enden befinden sich Abgreifpunkte, die für den Schleiferanschluss zugänglich sind. Die Position des Schleiferelements wird durch die CS-, U/D- und INC-Eingänge gesteuert. Die Position des Wischers kann im nichtflüchtigen Speicher gespeichert und dann bei einem späteren Einschaltvorgang wieder abgerufen werden.
Das Gerät kann als Potentiometer mit drei Anschlüssen oder als variabler Widerstand mit zwei Anschlüssen in einer Vielzahl von Anwendungen eingesetzt werden, die von der Steuerung über die Signalverarbeitung bis hin zu Parameteranpassung.

Merkmale:
- Festkörper-Potentiometer
- Serielle Drei-Draht-Schnittstelle
- 100 Abstreifer-Gewindepunkte
- Wischerposition wird im nichtflüchtigen Speicher gespeichert und beim Einschalten abgerufen
- 99 Resistive Elemente
- Temperaturkompensiert
- End-to-End-Widerstand, ±20
- Anschlussspannungen, ±5V
- CMOS mit geringer Leistung
- Vcc = 5V
- Wirkstrom, 3mA max.
- Standby-Strom, 750µA max.
- Hohe Zuverlässigkeit
- Ausdauer, 100.000 Datenänderungen pro Bit
- Register Datenaufbewahrung, 100 Jahre
- X9C102 = 1k
- X9C103 = 10k
- X9C503 = 50k
- X9C104 = 100k
- Gehäuse:
- 8 Lead-SOIC
- 8 Lead PDIP
- RoHS-konform
